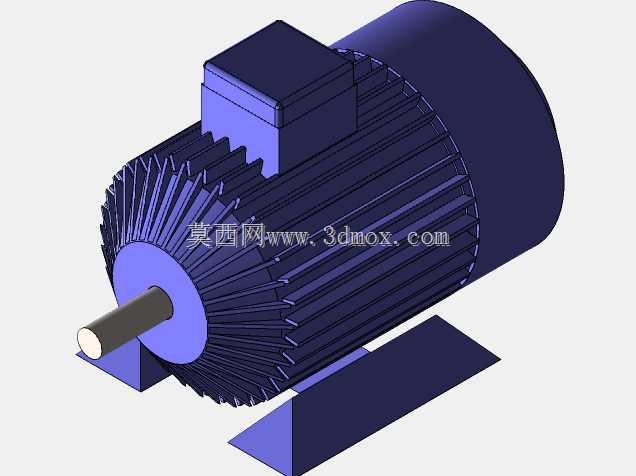

工业用鼠笼式三相异步电动机三维结构

　　这套三维结构完整还原了工业场景中应用最广泛的鼠笼式三相异步电动机的全部装配细节，从机座散热筋的排布逻辑，到接线盒的内部走线空间预留，再到输出轴的键槽加工基准、底脚安装孔的位置公差带，都按照实际量产工业电机的设计规范完成建模，没有做任何简化处理，完全可以直接用于设备布局干涉检查、安装工位模拟、传动链匹配校核等实际工程场景。

　　在离散制造的生产车间里，这类电机是绝大多数设备的动力核心，不管是皮带输送机的驱动端、机床主轴的进给单元、风机水泵的动力源，还是自动化生产线的顶升、平移机构，都能见到同结构电机的身影。建模过程中优先考虑了设备选型阶段的安装边界适配需求：底脚安装面的平面度基准、安装孔的中心距尺寸完全匹配Y系列通用电机的安装尺寸标准，输出轴的轴伸长度、直径、键槽宽度都对应标准公制尺寸，设计人员在做整机布局时，可以直接将该模型导入装配环境，不用反复核对安装接口的匹配性，就能快速确认电机与被驱动部件的轴系对中空间、皮带轮/联轴器的安装避让距离，避免后期实际装配时出现干涉问题。

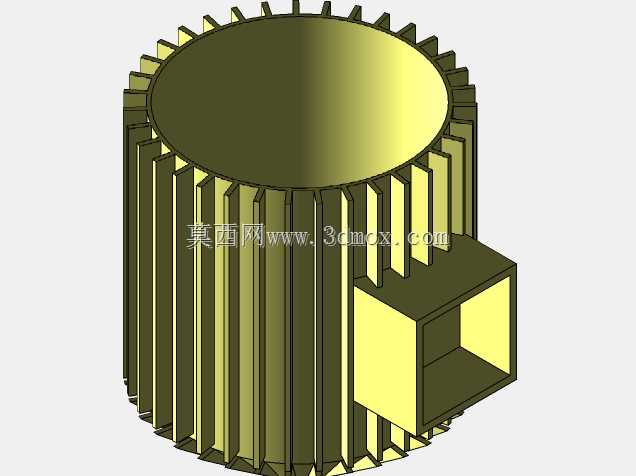

　　从功能特性的还原度来看，模型完整呈现了电机的核心结构组成：机座外部的轴向散热筋按照实际散热需求做了等距排布，筋条高度、厚度都参考了同功率等级电机的实际参数，能够直观呈现电机运行时的散热风道走向；顶部的接线盒预留了足够的线缆弯折空间，盒体与机座的连接面做了密封结构的细节还原，对应实际使用中的防护等级要求；输出轴端的轴承位、轴肩定位结构都做了精确建模，能够清晰展示转子组件与定子、端盖的装配关系；前端盖、后端盖与机座的止口配合位置也做了细节呈现，方便设计人员理解电机的装配工艺顺序。

　　设计思路上完全遵循工业电机的实际开发逻辑：首先确定输出轴的中心高作为整机安装的核心基准，所有结构尺寸都围绕这个基准展开，底脚安装面到轴中心的高度严格对应通用安装标准，保证同机座号的电机可以直接互换；机座的散热筋设计没有做装饰性的异形处理，完全按照铸造成型的工艺要求做了拔模斜度的细节还原，筋条之间的间距也考虑了实际生产中铸件清砂的操作空间；接线盒的位置设置在机座顶部，兼顾了左右两侧出线的安装需求，盒内的接线端子安装台做了凸起结构，对应实际产品中的绝缘安装板固定位；尾端的风罩、风叶结构虽然在当前视图中未完全展示，但建模时预留了对应的装配接口，能够和同系列的风罩、风叶模型完成完整装配。

　　在安装边界的细节处理上，模型充分考虑了实际工程中的维护操作空间：底脚安装孔做了沉头结构，对应螺栓安装时的头部避让空间；接线盒的开盖方向预留了足够的操作距离，模拟实际接线时不需要拆卸电机主体就能完成线缆压接；输出轴的轴伸端预留了键的安装位置，轴端的中心孔细节也做了还原，对应实际加工、安装时的顶尖定位基准；机座的吊环安装孔位置也做了细节呈现，方便设计人员在做设备布局时，提前规划电机吊装的作业路径，避免吊装时与周边设备构件发生碰撞。

　　对于从事非标设备设计、传动系统选型的工程人员来说，这个模型的价值不只是外观展示，更重要的是所有结构细节都贴合实际工业产品的设计规范，不管是用来做设备的三维布局方案展示，还是用来校核传动系统的安装空间，或是用来做新员工的电机结构培训教具，都能直接使用，不需要再针对安装接口、外形尺寸做二次修正。建模过程中特意规避了很多概念模型常见的结构错误，比如散热筋的排布方向与实际电机的散热风道方向一致，底脚的加强筋位置对应实际受力的应力集中区域，接线盒的进线口位置符合现场布线的操作习惯，这些细节都是基于多年的设备设计现场经验调整的，完全贴合工厂实际使用场景的需求。
