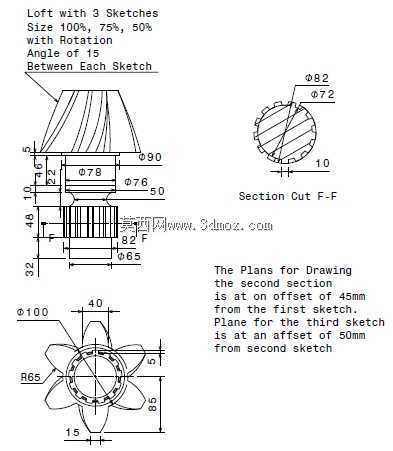

带花键轴段的锥型传动齿结构设计

项目分类:齿轮 发布时间:2024-10-08 ID:782092
  • 带花键轴段的锥型传动齿结构设计
  • 带花键轴段的锥型传动齿结构设计

  在中小功率传动系统的布局里,这类带集成花键轴段的锥齿结构,常被用在需要相交轴动力传递的工位,比如小型机床的进给换向单元、轻工设备的转角传动模组、农用小型机具的动力输出端,区别于分体式装配的锥齿与轴结构,一体化的设计能省去齿圈与轴的配合公差链,减少装配时的同轴度累积误差,在高转速小扭矩的工况下能降低连接松动的风险。从结构细节来看,齿部采用的是等顶隙收缩齿构型,齿顶从大端到小端沿节锥方向均匀收窄,齿根圆角做了连续过渡处理,避免热处理时的应力集中,啮合过程中轮齿的接触印痕能沿齿长方向均匀分布,不会出现偏载导致的局部齿面磨损。和齿部相连的轴段做了阶梯设计,靠近齿根的位置预留了轴承安装轴颈,表面粗糙度要求控制在Ra1.6以内,

  满足滚动轴承内圈的配合过盈量要求,轴颈末端的花键采用矩形花键结构,键齿侧面为工作面,对中性好,能传递稳定的扭矩,花键末端做了倒角引导,方便和配套的传动轮毂装配,不会出现键齿卡滞的问题。设计阶段首先要确定的是传动比对应的节锥角,根据输入输出轴的交角90度的常规布置,结合传动比计算出分锥角参数,再通过齿宽系数确定齿部的轴向长度,齿宽一般取外锥距的三分之一左右,过宽会导致小端齿形过薄强度不足,过窄则会降低轮齿的啮合重合度,传动平稳性下降。轴段的直径设计需要结合扭矩计算结果,按扭转强度初步估算轴径后,再根据轴承的选型、花键的标准参数调整各段轴径,相邻轴段的直径差控制在合理范围,轴肩高度满足轴承内圈的定位要求,同时不会造成应力集中过大。

  安装边界方面,整个结构的轴向定位依靠轴颈处的轴肩和轴端挡圈实现,径向定位通过轴承外圈和安装座孔的过渡配合保证,装配时需要保证锥齿的节锥顶点和配对锥齿的节锥顶点重合,否则会出现接触区偏移,运行时产生冲击噪音,降低齿轮使用寿命。齿部的加工一般采用刨齿或者铣齿工艺,加工后需要进行齿面淬火处理,硬度达到HRC45-50,保证齿面的耐磨性,花键部分采用滚齿加工,加工后做发黑处理提升防锈能力。实际运行过程中,这类结构的润滑方式根据转速不同有所区别,转速在1500rpm以下时可以采用脂润滑,在轴承位置和齿面涂抹锂基润滑脂即可满足要求,转速更高的工况则需要采用油浴润滑,在传动箱体内加注齿轮油,油位高度浸没锥齿大端的三分之一齿高,既能保证润滑充分,

  又不会造成过大的搅油阻力。需要注意的是,装配时要调整配对齿轮的侧隙,侧隙过小会导致齿轮运转卡滞,温升过高,侧隙过大则会产生回程误差,影响传动精度,对于需要正反转的传动场景,侧隙的控制要求更为严格,一般需要通过调整安装垫片的厚度来精确控制侧隙值在0.1-0.2mm之间。另外,轴段上的花键配合长度要比配套轮毂的长度短2-3mm,保证轮毂装配到位后能被轴向锁紧件压紧,不会出现轴向窜动。整个结构没有多余的工艺凸台,所有棱角位置都做了倒钝处理,避免装配时划伤操作人员,也减少热处理时的应力集中点,从长期运行的维护角度来看,一体化的结构减少了连接紧固件的数量,日常检查只需要关注齿面磨损情况和轴承的温升即可,维护成本比分体式结构更低。在一些空间受限的传动场景里,这种集成式的锥齿轴结构能有效减少传动组件的轴向占用空间,不需要额外设计齿圈和轴的连接键、锁紧螺母等零件,整体结构更紧凑,适合在小型化的设备里使用,比如手持动力工具的转角传动头、小型自动化设备的换向模组里都能看到这类结构的应用。
