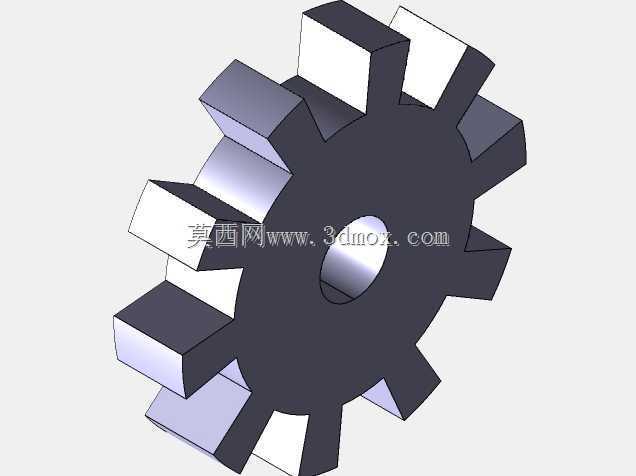

直齿圆柱齿轮传动组件结构演示

项目分类:齿轮 发布时间:2024-10-08 ID:782477
  • 直齿圆柱齿轮传动组件结构演示

  在常规机械传动系统的设计环节中,直齿圆柱齿轮是应用覆盖范围最广的动力传递部件,从普通的小型输送线动力端、机床进给机构,到轻工设备的传动箱、自动化专机的分度机构,都能看到这类齿轮组件的身影。不同于斜齿轮、锥齿轮等特殊齿形的传动件,直齿圆柱齿轮的啮合过程沿齿宽方向同时接触,没有轴向分力,对支撑轴承的选型要求更低,安装调试的容错空间也更大,非常适合中低速、传动精度要求适中的动力传输场景。

  这套齿轮组件的设计核心围绕啮合传动的平稳性展开,齿形参数采用标准渐开线齿廓设计,齿顶高系数、顶隙系数均取通用机械设计的常规取值,保证和同模数的标准直齿轮具备完全互换性,不需要额外定制配对零件,设备维护时可以直接采购标准件替换。齿轮的中心孔采用基孔制公差设计,和常规的电机输出轴、传动轴过渡配合,配合面的粗糙度控制在适合过盈装配或平键连接的区间,既可以通过平键传递额定扭矩,也能在轻载场景下采用顶丝锁紧的方式固定,适配不同的安装需求。

  从结构细节来看,轮齿的齿端做了微小的倒角处理,避免装配过程中齿端磕碰产生毛刺,影响初始啮合的顺滑度;齿根位置采用标准圆角过渡,没有应力集中的尖锐棱角,在交变载荷作用下能有效降低齿根断裂的风险,延长零件的实际使用寿命。齿轮的轮毂部分和齿圈的厚度比例经过匹配计算,既不会因为轮毂过薄导致轴孔配合强度不足,也不会因为整体厚度过大增加不必要的转动惯量,在频繁启停的传动场景下,能减少驱动端的冲击负载。

  实际安装使用时,需要注意两个配对齿轮的中心距偏差控制在标准公差范围内,中心距过大会导致齿侧间隙过大,传动过程中产生反向冲击,中心距过小则会加剧齿面磨损,甚至出现卡滞无法转动的情况。齿宽方向的对齐度也需要重点调整,如果两个齿轮的齿宽方向错位量超过齿宽的十分之一,会导致实际接触面积不足,单位面积的接触应力超过齿面材料的疲劳极限,长时间运行会出现点蚀、崩齿等失效问题。

  在传动功能层面,这套齿轮组件可以实现平行轴之间的动力传递,根据配对齿轮的齿数比不同,可以实现减速、增速或者等速传动的需求,当小齿轮作为主动轮时,输出端转速降低、扭矩增大,适合需要大扭矩输出的设备端;当大齿轮作为主动轮时,输出端转速升高,适合需要高速输出的轻载场景。和带传动、链传动相比,齿轮传动的传动比精准,没有打滑、传动滞后的问题,适合对传动同步性有一定要求的机构,比如包装设备的送料机构、工装夹具的同步动作机构,都能依靠这类齿轮组件保证动作的一致性。

  设计建模过程中,齿形的生成需要严格按照渐开线的生成逻辑绘制,不能采用近似圆弧替代齿廓,否则实际啮合时会出现传动比波动,转动过程中产生振动和噪音。轮齿的阵列需要保证齿距的均匀性,单个齿距偏差和累计齿距偏差都要控制在对应精度等级的公差范围内,才能保证转动过程中每个轮齿的啮合状态一致,避免出现周期性的负载波动。中心孔的同轴度、端面的垂直度也是建模时需要重点关注的形位公差,这些公差如果超差,会导致齿轮安装后出现径向跳动,转动过程中产生额外的离心力,影响整套传动机构的运行稳定性。

  从应用场景的适配性来看,这类直齿轮组件既可以用于开式传动的场景,比如小型农机、手动工具的传动部位,定期涂抹润滑脂即可满足润滑需求;也可以安装在封闭的齿轮箱内,采用润滑油飞溅润滑,适配更高转速、更长时间连续运行的工况。不同的应用场景只需要调整齿轮的材料和热处理工艺,轻载场景可以采用工程塑料材质,降低运行噪音和自身重量;中载场景可以采用45号钢调质处理,兼顾强度和加工成本;重载场景则可以采用合金钢渗碳淬火,提升齿面硬度和接触疲劳强度,满足大扭矩传递的需求。
