滑块式径向连接联轴器结构设计

　　在中小功率传动系统的轴系对接场景中，这类滑块式联轴器是应用极为广泛的挠性连接部件，日常多见于轻工输送线、小型机床进给机构、微型电机输出端与负载端的轴系对接环节，核心作用是补偿两根对接轴之间存在的径向偏移、少量角向偏差，抵消安装过程中无法完全消除的同轴度误差，避免轴系运行时因别劲产生的附加弯矩，保护轴承、密封件等易损部件，延长整套传动机构的无故障运行周期。

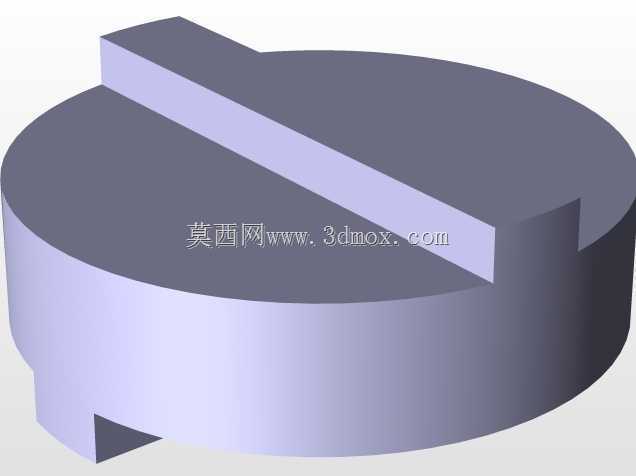

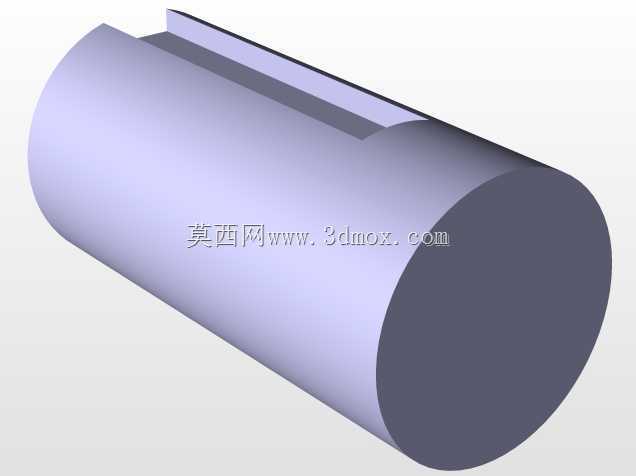

　　从结构设计逻辑来看，该联轴器采用对称开槽的圆盘式主体结构，主体为圆柱状基体，上下端面分别开出贯通式径向直槽，槽体宽度与配套滑块的凸台尺寸做间隙配合设计，配合公差选取H7/h6的间隙配合等级，既保证滑块在槽内可以顺畅滑动以补偿偏移量，又不会因间隙过大导致传动过程中产生冲击噪音。基体的外圆尺寸根据所传递的额定扭矩做匹配设计，常规应用场景下，当传递扭矩在10N·m到50N·m区间时，基体直径通常取40mm到80mm区间，轴向厚度取直径的0.4到0.6倍，保证基体自身有足够的抗扭强度，不会在额定负载下发生剪切断裂。槽体的深度设计为基体厚度的三分之一左右，槽壁与滑块凸台的接触面积经过核算，保证接触面的压应力在许用范围内，避免长期运行后槽壁出现压溃变形。

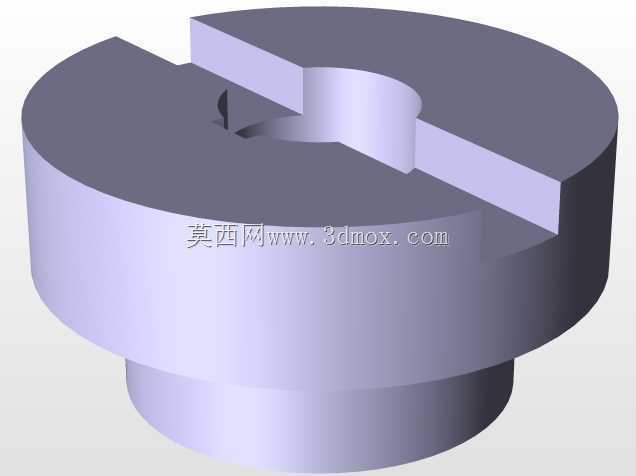

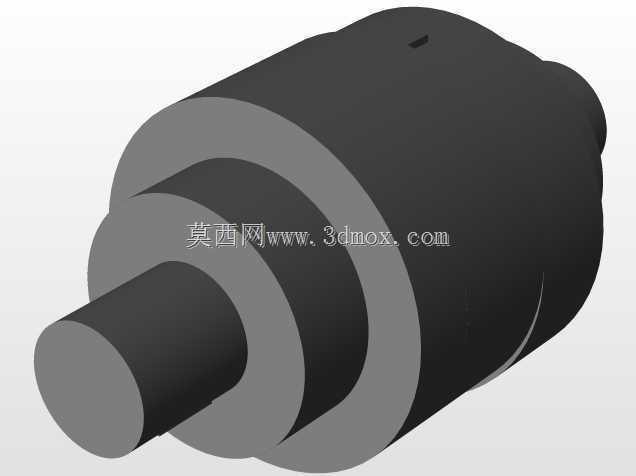

　　实际安装过程中，需要先确认两端对接轴的轴径与联轴器两端的安装孔尺寸匹配，安装孔通常采用H7公差的基孔制设计，可配套平键连接或者顶丝锁紧的固定方式，适配不同的安装空间需求。安装时不需要强行将两根轴调整到绝对同轴状态，允许的径向偏移量通常为基体直径的2%到3%，角向偏移允许量在1度以内，这个补偿能力足以覆盖常规机加工件的安装误差、机架焊接变形带来的轴系错位问题。运行过程中，当两根轴存在径向错位时，中间的滑块会在两端的槽内做微小的径向滑动，始终保持两个端面分别与两端半联轴器的槽面贴合，平稳传递扭矩，不会出现传动卡顿的问题。

　　建模过程中需要重点关注槽体的对称度公差，两端的直槽必须保持严格的垂直角度，偏差控制在0.02mm以内，否则会导致滑块滑动受阻，补偿能力下降，甚至在运行时产生周期性的振动。基体的所有棱边都做0.5mm的倒角处理，去除加工毛刺，避免安装时划伤操作人员，同时减少应力集中，提升基体的抗疲劳强度。安装孔的端面需要做锪平处理，保证轴端锁紧时端面贴合紧密，不会出现轴向窜动。这类联轴器没有复杂的弹性元件，结构简单可靠，加工成本低，维护方便，不需要定期润滑或者更换易损件，适合在常温、无强腐蚀的常规工业环境下长期运行，相比刚性联轴器，它对安装精度的要求更低，能大幅降低现场安装调试的工时成本，相比弹性套柱销联轴器，它的抗扭刚性更好，传动过程中没有滞后角，适合对传动定位精度有一定要求的场合。
