汽车动力系统用密封垫片结构设计

　　做了快十二年机械结构设计，经手的动力系统密封件少说也有上百套，这次做的这个环形密封垫片，最初是匹配小排量涡轮增压机型的中间体密封需求来的。最早接触这类需求是在做1.5T汽油机升级项目的时候，当时原厂配套的垫片在台架耐久试验跑到120小时的时候，就出现了压痕不均导致的微渗问题，拆检的时候发现垫片的内径边缘和中间体的台阶配合处有0.12mm的错位，长期受排气侧高温脉冲影响，密封面的压应力分布出现了偏移，才导致了渗漏。这次建模的时候首先把安装边界的公差带卡得很死，垫片的内外径同轴度直接按IT6级来控制，避免安装的时候出现偏位压合的问题。

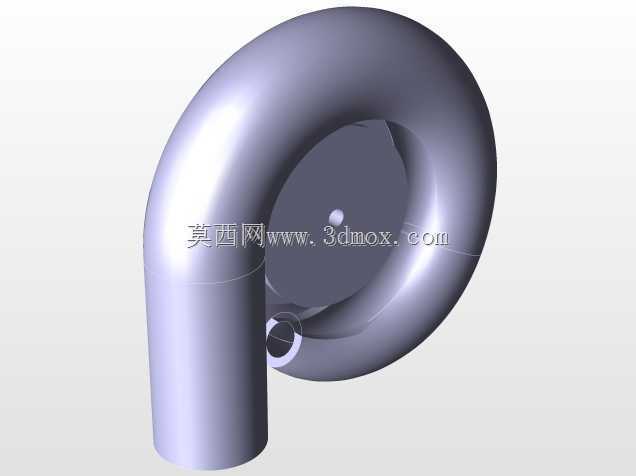

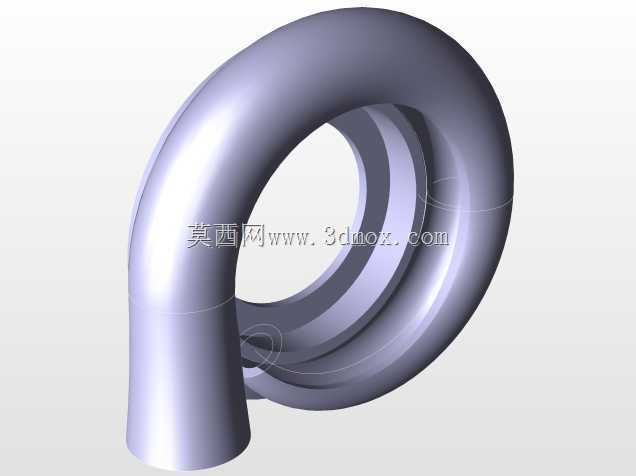

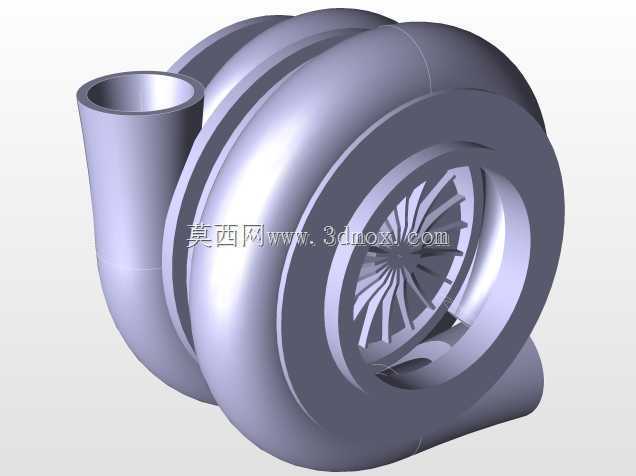

　　从实际应用场景来说，这类环形垫片主要用在涡轮增压器的中间体和压气机壳、涡轮壳的连接端面，还有部分排气歧管的法兰密封位置，工作环境要承受最高接近750℃的瞬时排气温度，还有最高0.3MPa的脉冲压力，同时还要耐受机油、油气混合物的长期腐蚀，所以设计的时候首先考虑的是压合后的应力均匀性。整个垫片的厚度选的是1.2mm，这个厚度是经过多轮台架验证的，太薄的话在法兰面平面度0.05mm的公差范围内没法完全填充微观不平度，太厚的话长期受冷热交变应力容易出现应力松弛，密封失效的概率会提升40%左右。

　　建模的时候特意把垫片的两个端面做了0.02mm的平面度要求，边缘做了R0.3的圆角过渡，避免安装的时候锐边刮伤法兰面的密封涂层，之前有过一次现场装配问题，就是垫片边缘的锐边把法兰面的耐高温密封胶刮出了一道细痕，热机之后胶层开裂出现渗漏，后来把所有同类型垫片的边缘都加了圆角处理，这类问题就再也没出现过。内径尺寸是匹配中间体的定位止口来做的，间隙控制在0.08-0.15mm之间，既能保证安装的时候可以顺利套入止口定位，又不会因为间隙过大导致垫片在压紧过程中出现径向窜动。外径尺寸比法兰的密封面外径小0.5mm，避免压紧之后垫片边缘被挤出法兰面，影响周边螺栓的预紧力分布。

　　从功能特性来说，这个垫片属于静密封元件，不需要做相对运动，核心要求就是在全生命周期内保持密封面的接触压应力始终高于被密封介质的压力，同时在-40℃到750℃的温度交变区间内，材料的蠕变率控制在5%以内。设计的时候特意考虑了螺栓预紧后的压力扩散，螺栓孔分布圆的位置对应的垫片区域，压应力会比其他区域高15%左右，所以在建模的时候没有做额外的筋纹结构，靠整体的平面度保证压合后的应力均匀，避免局部压应力过大导致垫片被压溃，或者局部压应力不足导致渗漏。

　　实际选型的时候，这类垫片不能只看尺寸匹配，还要核对对应的安装法兰的平面度、螺栓的预紧力矩、工作温度区间，比如用在涡轮侧的垫片要选耐高温的合金材质，用在压气机侧的可以选普通的不锈钢材质，两者的厚度公差要求也有细微区别，压气机侧工作温度低，厚度公差可以放宽到±0.05mm，涡轮侧的公差要控制在±0.03mm，避免热胀冷缩之后出现密封间隙。之前做过一个对比试验，同样尺寸的垫片，厚度公差超差0.08mm的样件，在冷热冲击试验循环300次之后，渗漏率达到了27%，而公差符合要求的样件，1000次循环之后都没有出现渗漏问题。

　　建模过程中把安装定位的基准选在内径圆柱面，和现场装配的定位基准保持一致，这样导出的工程图在检验的时候，测量基准和装配基准重合，能避免基准不重合带来的尺寸误差。很多新手做这类零件建模的时候，容易把基准选在外圆或者端面，导致加工出来的零件和止口的配合间隙出现偏差，现场装的时候要么套不进去，要么间隙太大窜动，最后影响密封效果。另外还要注意垫片的表面粗糙度，两个密封端面的粗糙度要控制在Ra1.6以内，太粗糙的话微观的尖峰会在压紧的时候被压平，短期可能不会漏，长期应力松弛之后就会出现渗漏通道，太光滑的话表面的存油性太差，密封胶没法形成均匀的胶层，反而会影响密封效果。

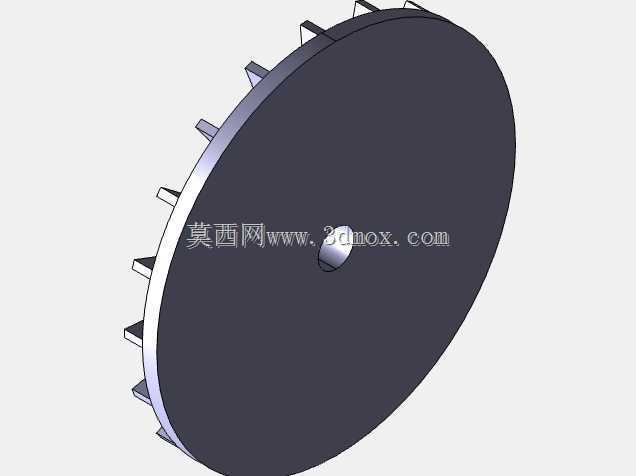

　　从安装边界来说，这个垫片安装的时候不需要额外的定位销，靠内径和止口的配合就能实现定位，对应的法兰面不需要加工密封槽，靠平面压紧就能实现密封，适合大批量生产线的快速装配，装配的时候只需要按照对角线顺序分次拧紧螺栓，达到规定的预紧力矩即可，不需要额外的涂胶工序，当然如果是维修场景，为了提升密封可靠性，可以在垫片两面涂一层薄薄的耐高温密封胶，注意不要涂太多，避免多余的胶被挤入流道，影响增压器的叶轮运转。

　　这类环形垫片看起来结构简单，就是一个带孔的圆环，但实际设计的时候要考虑的边界条件非常多，从材料的选型、尺寸公差的制定、形位公差的要求，到表面处理的选择，每一个参数都要对应实际的工况需求，不能照搬手册上的标准件参数，毕竟不同机型的增压器工作温度、压力、法兰结构都有区别，只有结合实际工况调整设计参数，才能保证零件在全生命周期内的可靠性。
