交流稳压器配套直线滑动执行机构

　　该滑动机构为交流稳压器调压执行端的核心传动部件，主要承担稳压器内部碳刷组件沿绕组柱面直线往复位移的导向与承载功能，在接触式自耦调压器类交流稳压设备中，直接决定调压过程的接触稳定性与调压精度。从实际应用场景来看，这类滑动机构多适配中小功率柱式自耦交流稳压器，安装于稳压器绕组侧的安装基准面上，配合伺服驱动的丝杠或者同步带传动，带动碳刷架在绕组裸露的导电面上平滑移动，通过改变绕组有效匝数实现输出电压的连续调节，是稳压设备实现电压自动调整的机械执行载体。

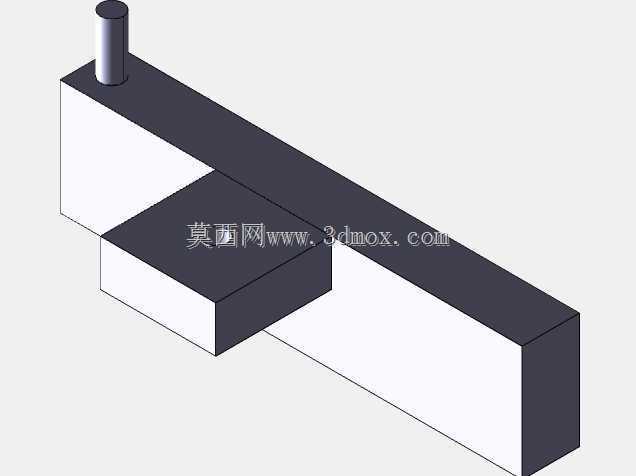

　　从功能特性上看，该机构采用长条形基座搭配滑动块的分体式结构，基座作为固定安装基准，加工有平行度公差控制在0.02mm/100mm以内的导向接触面，保证滑动块全程移动无卡滞、无偏斜；滑动块上方预留的圆柱安装凸台，用于直接固定碳刷架组件，凸台与滑动块本体为一体化结构设计，避免装配间隙带来的碳刷接触跳动，减少调压过程中出现的接触火花、电压跳变问题。滑动块与基座的配合面采用间隙配合设计，配合间隙控制在0.01-0.03mm之间，既保证移动过程的顺滑度，又能限制滑动块的横向窜动，避免碳刷与绕组接触面出现偏磨，延长碳刷与绕组的使用寿命。

　　设计思路上，该结构优先考虑了稳压器长期运行的可靠性，整体结构无复杂冗余零件，基座采用矩形截面的长条结构，在保证整体刚性的前提下尽可能压缩安装占用空间，适配稳压器内部紧凑的安装腔体；滑动块的行程覆盖稳压器全调压范围对应的绕组轴向长度，两端预留3-5mm的安全行程余量，避免驱动端过冲导致机构碰撞损坏。导向接触面的设计摒弃了复杂的导轨嵌装结构，直接在基座本体上加工导向面，减少装配环节的累积误差，同时降低零件加工与装配成本，适合批量配套稳压设备生产。

　　外形尺寸与安装边界方面，基座整体长度匹配对应功率稳压器的绕组轴向长度，宽度方向尺寸控制在绕组外径的1.2倍以内，不会超出稳压器内部的安装框架边界；基座底部预留的安装孔位采用等间距排布，可适配不同规格稳压器的安装螺孔位置，安装时基座上平面与绕组柱面的平行度需要调整至0.05mm以内，保证滑动块移动时碳刷与绕组接触面的压力均匀。滑动块的高度尺寸经过匹配设计，安装后碳刷接触面与绕组导电面的重合度达到95%以上，避免接触面积不足导致的载流能力下降。机构顶端的圆柱凸台直径与标准碳刷架的安装孔位匹配，无需额外加工转接件即可完成碳刷组件的装配，减少现场安装的调整工作量。

　　在实际运行过程中，该滑动机构的移动速度通常控制在5-15mm/s之间，匹配稳压器的调压响应速度，既不会因移动过快导致电压调节超调，也不会因移动过慢导致稳压响应滞后。滑动配合面在装配时需要涂抹少量低温润滑脂，减少长期往复移动带来的磨损，保证设备在全生命周期内的移动顺滑性，避免因机构卡滞导致的调压失效、输出电压异常等问题。整体结构的刚性设计能够承受碳刷压簧带来的持续侧向压力，长期运行不会出现基座变形、滑动块倾斜等问题，保障交流稳压器的长期稳定运行。
