交流稳压器用定位连接结构件

　　交流稳压器作为供电系统中稳定输出电压的核心设备，其内部各功能模块的可靠固定直接决定整机运行的抗振性与长期稳定性，本次涉及的结构件正是稳压器内部用于承载调压组件、实现模块间定位连接的关键基座类零件。从实际应用场景来看，这类零件多安装在稳压器机箱内部的中层安装位，上方对接调压绕组的支撑座，侧方衔接碳刷滑动机构的导向组件，下方通过安装孔固定在机箱的冷轧钢底板上，需要同时承担部件承重、位置限位、装配基准三重作用。

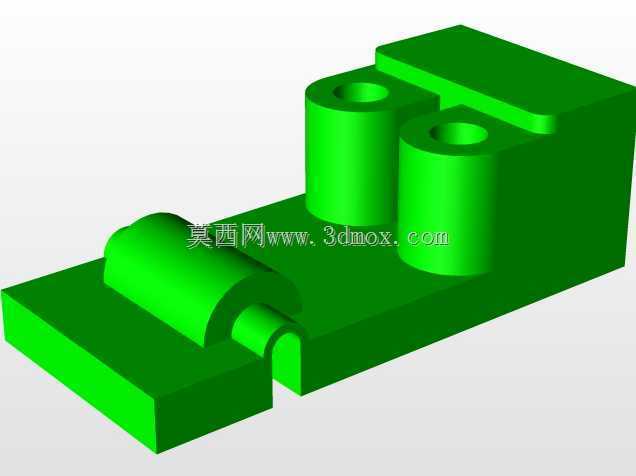

　　在功能特性设计上，零件主体采用一体化铣削成型的基座结构，底座部分做了等厚设计，保证与安装面贴合时不会出现应力集中，两个凸起的同轴圆柱孔位是核心定位结构，孔的内径公差控制在H7级，用于穿装固定螺栓同时实现与上方绕组支架的销定位，避免设备运输或运行振动中出现部件移位。侧方伸出的带圆弧过渡的凸台结构，是为碳刷组件的滑动导轨预留的安装位，凸台侧面的平面度要求控制在0.02mm以内，保证导轨安装后滑动顺畅无卡滞，凸台端部的小直径圆柱凸台是限位结构，用于限制导轨的轴向窜动，避免碳刷偏离绕组接触面导致调压失效。

　　设计思路上优先考虑了装配工艺性与长期运行的可靠性，所有棱边都做了R1以上的圆角过渡，避免应力集中导致的零件开裂，两个定位孔的中心距公差严格控制在±0.01mm，与上方支架的安装孔位完全匹配，不需要现场配钻即可完成装配。底座部分的厚度根据承重计算设定，可承载上方3kg以内的绕组组件而不产生形变，零件整体的安装边界控制在长85mm、宽45mm、高32mm范围内，不会占用过多机箱内部空间，给周边的接线端子、散热风道预留了足够的安全距离。

　　从实际装配逻辑来看，该零件安装时首先通过底座的两个沉头孔与机箱底板锁紧，沉头孔的深度设计刚好让螺栓头完全埋入零件表面，不会突出影响上方部件的安装；之后将绕组支架的定位销插入两个圆柱孔内，通过侧面的紧定螺钉完成锁止；最后将碳刷导轨固定在侧方凸台上，调整导轨与绕组的平行度后锁紧固定螺丝。整个装配过程不需要专用工装，普通装配工人即可完成，零件的所有安装面都设计在同一加工基准面上，一次装夹即可完成所有关键尺寸的加工，有效降低了加工成本与废品率。

　　在设备实际运行过程中，稳压器会随着电网电压波动频繁调整碳刷位置，该结构件需要承受碳刷滑动带来的周期性微振，因此设计时特意在底座与凸台的衔接处做了加厚处理，避免长期受交变应力出现疲劳断裂。两个定位孔的内壁做了表面硬化处理，硬度达到HRC45以上，避免多次拆装后孔位磨损导致定位精度下降。零件的材质选用常用的工程结构材料，兼顾强度与加工性能，表面做氧化处理提升防锈能力，适应机箱内部可能出现的凝露、温差变化等工况，保证在稳压器全生命周期内不需要更换该结构件。
