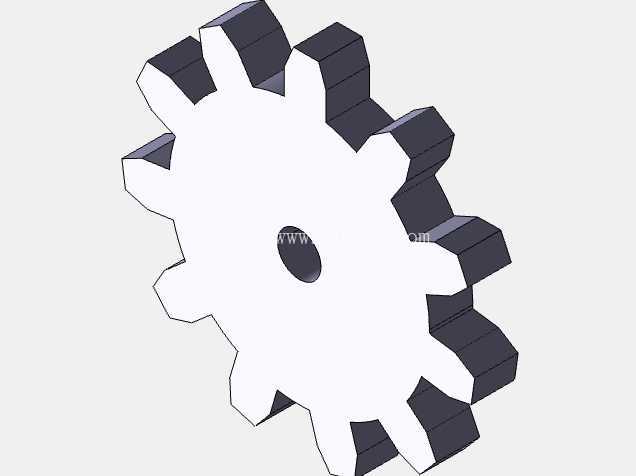

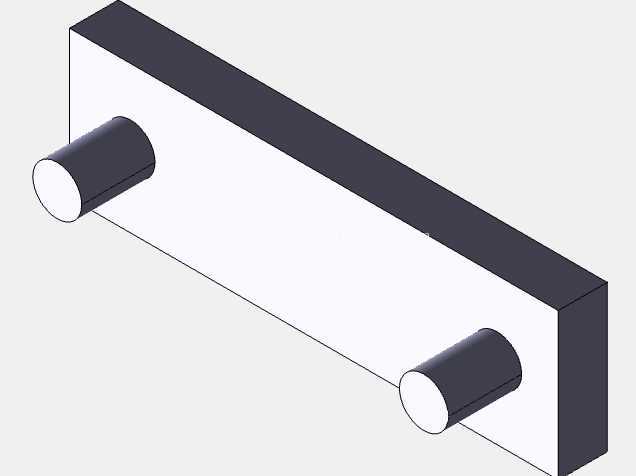

直齿圆柱齿轮传动结构三维建模设计

　　在常规机械传动系统的设计环节中，直齿圆柱齿轮是应用覆盖范围最广的动力传递部件，从普通输送线的动力分配、小型工装的扭矩传递，到精密检测设备的进给传动，都能看到这类零件的身影。做这类零件的三维建模时，首先要明确实际安装场景的边界约束，不能只盯着齿形参数做几何绘制，要先梳理整套传动链路的工况需求。比如用于普通工装传动的齿轮，中心安装孔的公差要匹配对应轴径的过渡配合要求，孔壁的粗糙度要满足长期运转不出现轴孔磨损的需求，齿顶圆的外轮廓尺寸要预留和箱体护罩的安全间隙，避免运转过程中齿顶剐蹭护罩内壁产生异响和磨损。

　　很多刚接触结构设计的工程师做齿轮建模时，容易直接调用插件生成标准齿形就结束工作，忽略了实际装配中的细节：比如齿轮端面的倒角，不仅是装配时的导向需求，更能避免长期运转后齿端的应力集中导致崩边；中心孔的键槽尺寸要和对应平键的公差匹配，键槽的位置度要控制在合理范围，避免装配后齿轮出现径向跳动，影响传动平稳性。从运动特性来看，这类直齿圆柱齿轮的传动比恒定，啮合过程中沿齿宽方向是全齿同时接触，相比斜齿轮没有轴向力，对支撑轴承的选型要求更低，适合中低速、中等负载的传动场景，比如小型自动化设备的进给机构、手动工装的动力传递单元，都优先选用这类齿轮来简化整体结构。

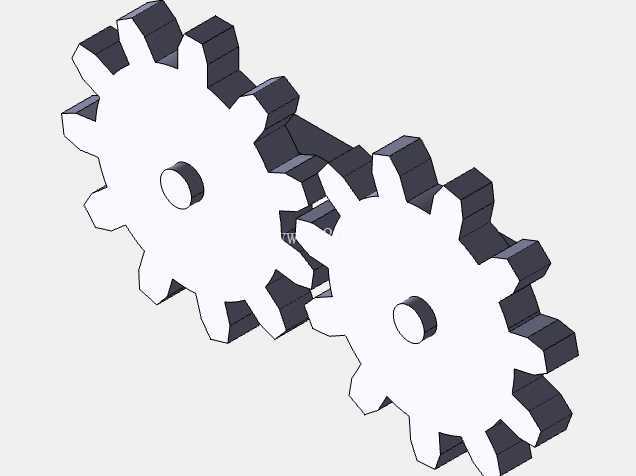

　　建模过程中，齿形的渐开线绘制是核心环节，要严格按照基圆、齿顶圆、齿根圆的参数关系生成轮廓，齿根的过渡圆角不能省略，这个位置是齿轮受载时应力最集中的区域，圆角参数直接影响零件的疲劳寿命，很多建模新手为了省事直接做直角过渡，实际加工出来的齿轮在交变负载下很容易在齿根位置出现裂纹。除了齿形本身，齿轮的厚度尺寸也要结合传递扭矩的大小核算，齿宽过窄会导致单位面积接触应力过大，加速齿面磨损，齿宽过宽则会增加不必要的重量，同时提升加工成本，还要考虑安装空间的轴向尺寸限制，避免和相邻的轴承、轴套等零件出现干涉。在实际选型替换场景中，这类齿轮的三维模型可以直接用于装配干涉检查，把模型导入整套设备的装配体中，就能模拟齿轮啮合的运动过程，检查齿侧间隙是否合理，有没有和周边的紧固件、机架结构出现运动干涉，提前发现二维图纸中不容易察觉的空间位置冲突。另外，齿轮的端面如果有减重孔设计，还要做动平衡的初步核算，几个减重孔要沿圆周方向均匀分布，避免高速运转时出现偏心振动，当然如果是低速手动传动的场景，减重孔的设计可以适当放宽要求，优先满足加工便利性。

　　做这类传动件的三维设计，不能把零件孤立看待，要结合整个传动链的需求：比如和它啮合的配对齿轮参数、支撑轴的刚度、轴承的选型、润滑方式的设计，都会影响齿轮的实际使用寿命，建模时就要把这些关联因素考虑进去，比如如果是采用油脂润滑的开式传动，齿面的粗糙度参数要适当降低要求，保留一定的储油空间，如果是闭式油浴润滑，就要考虑齿轮在箱体中的浸油深度，齿顶圆尺寸不能过大导致搅油损失过高。很多现场运维的反馈显示，齿轮传动的故障大多不是因为齿形强度不足，而是安装时的同轴度偏差、轴向定位不可靠导致的偏磨，所以在三维建模阶段，就要把齿轮的轴向定位结构考虑清楚，比如轴肩的定位尺寸、挡圈的安装槽位置，都要在模型中准确体现，避免后续加工装配时出现定位失效的问题。
