参数化截止阀组件结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:252730

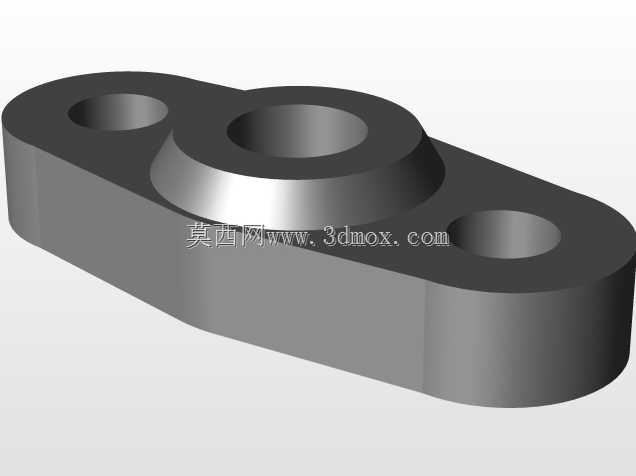

  • 参数化截止阀组件结构设计

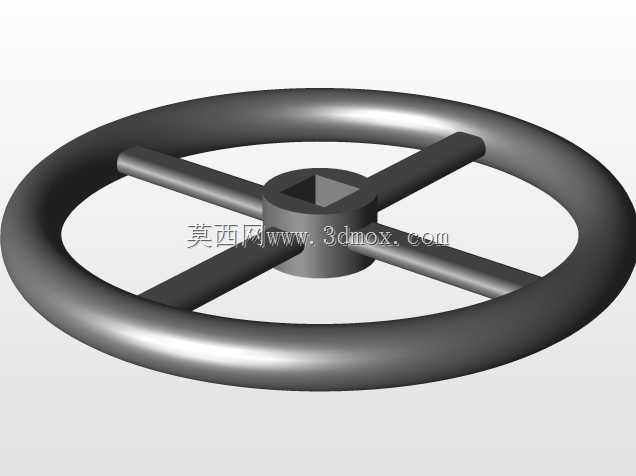

  • 参数化截止阀组件结构设计

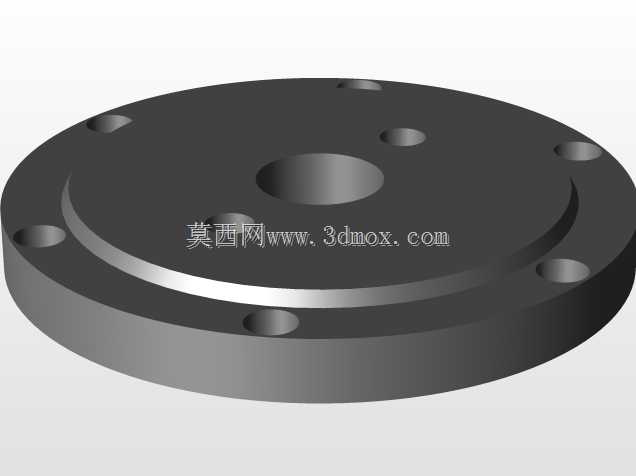

  • 参数化截止阀组件结构设计
  • 参数化截止阀组件结构设计
  • 参数化截止阀组件结构设计
  • 参数化截止阀组件结构设计
  • 参数化截止阀组件结构设计
  • 参数化截止阀组件结构设计
  • 参数化截止阀组件结构设计
  • 参数化截止阀组件结构设计
  • 参数化截止阀组件结构设计
  • 参数化截止阀组件结构设计
  • 参数化截止阀组件结构设计
  • 参数化截止阀组件结构设计

在流体输送管网的终端控制环节,这类截止类阀件是管路系统中用量极大的控制元件,常被部署在给排水、工艺介质输送、暖通循环等管路节点上,承担截断管路介质、调节通流流量的核心作用,相比闸阀类通断元件,这类截止结构的密封面磨损更均匀,调节精度更适配中小口径管路的工况需求。做这个参数化结构的时候,最先敲定的是阀瓣与阀座的密封配合角度,常规工况下采用锥面密封配合,既保证关闭状态下的密封比压满足中低压管路的密封要求,又能在阀瓣提升过程中让通流截面线性变化,方便操作人员通过阀杆行程精准控制管路内的介质流量。整体外形采用圆柱式主体结构,外轮廓做了等壁厚设计,在保证壳体承压强度满足1.6MPa公称压力要求的前提下,尽可能压缩阀体的径向占用空间,安装时可以直接适配同通径的标准法兰对接尺寸,不需要额外做安装位的扩孔或改型。结构设计过程中特意把阀杆的升降行程做了限位约束,避免操作时阀瓣提升过高撞击阀体上盖,也防止关闭时施加的密封力过大压损密封面,中腔的填料函位置预留了标准填料填充空间,后期现场维护时不需要拆解阀体整体,只需要拆开压盖就能更换密封填料,大幅降低现场运维的工作量。从安装边界来看,阀体底部的密封端面平面度控制在0.02mm以内,和管路法兰对接时不需要额外加工密封面就能保证配合精度,整体轴向尺寸适配常规管路的安装间距,不会出现阀件长度过长导致管路对接错位的问题。建模过程中把所有关键配合尺寸都做了参数关联,调整通径参数时,阀座通径、阀瓣行程、壳体壁厚、连接螺栓孔位都会同步更新,不需要逐个特征修改尺寸,能快速衍生出不同通径规格的同系列阀件结构,给后续系列化产品设计节省大量重复建模的时间。这类阀件在实际工况中,介质从阀瓣下方进入阀腔,向上流经密封面后从出口端流出,这种流向设计让阀门关闭状态下填料函位置不承受介质压力,既降低了填料处的泄漏风险,也让阀门开启时的操作力矩更小,现场手动操作时不需要借助额外加力杆就能完成启闭动作。
