ToughsatXP一米二卫星通信碟形天线

　　这套一米二口径碟形卫星通信终端，主要面向野外临时通信、应急指挥、偏远作业区数据回传以及车载或固定站点卫星链路搭建场景。现场使用时，反射面负责把空间中微弱的卫星信号汇聚到馈源位置，发射链路则通过同一反射面将上行波束定向辐射至目标卫星，因此反射面的轮廓精度、馈源相对位置和座架指向稳定性，会直接影响链路余量与通信可靠性。

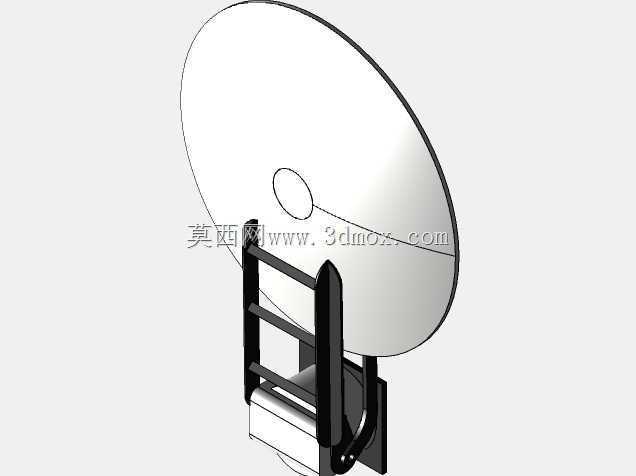

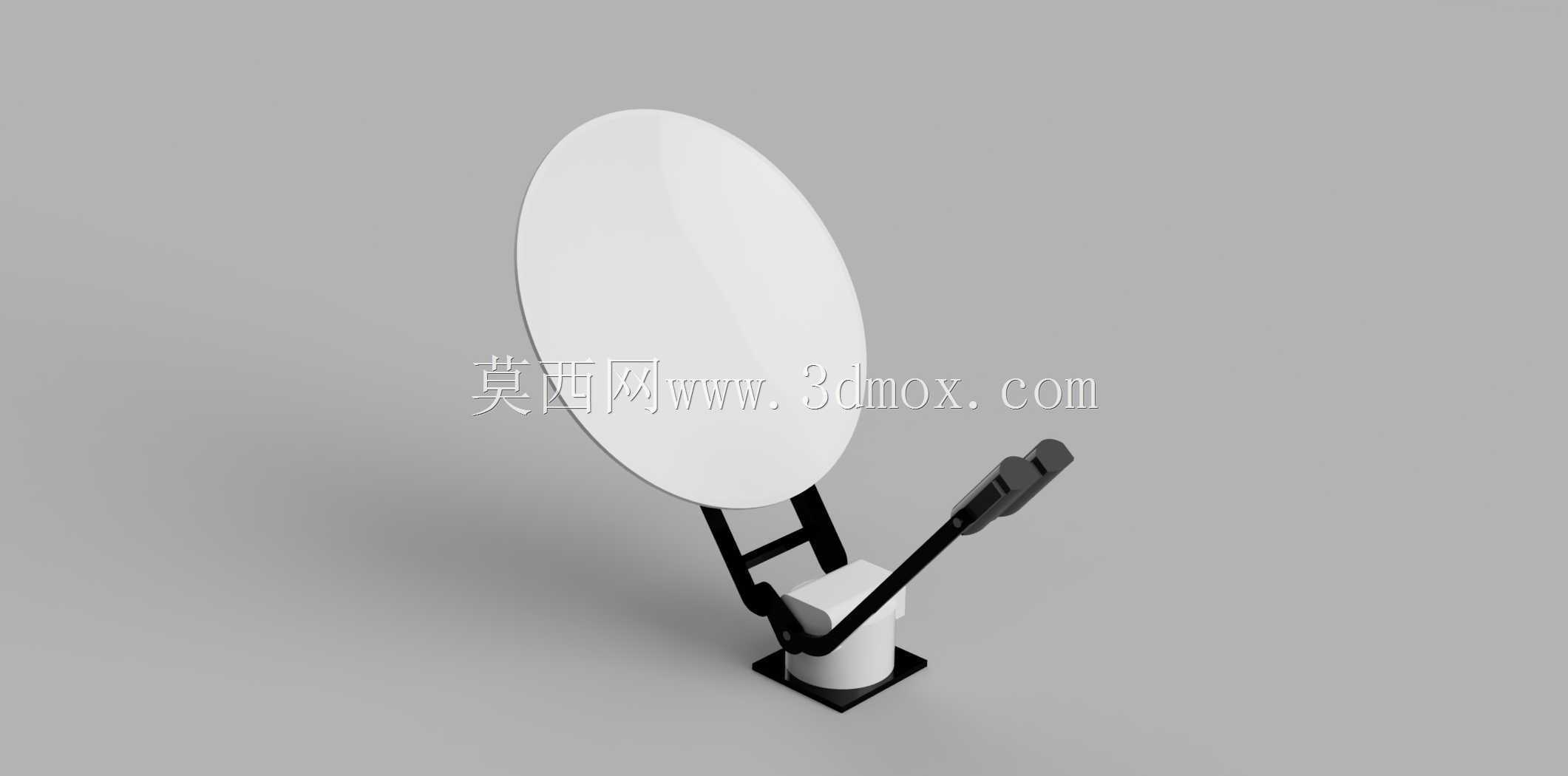

　　结构上可以把设备分成反射面、馈源支撑臂、俯仰方位调节机构、底部安装座和驱动/限位相关组件几个部分。碟面采用浅抛物面外形，边缘轮廓完整，背部支撑与中心转接区域承担风载和自重载荷。长支撑臂从座架侧向伸出，将馈源及高频组件保持在反射面焦点附近；臂体并非单纯装饰件，它需要在反复展开、收藏和运输振动后仍控制馈源偏移，否则波束指向和信号增益都会下降。

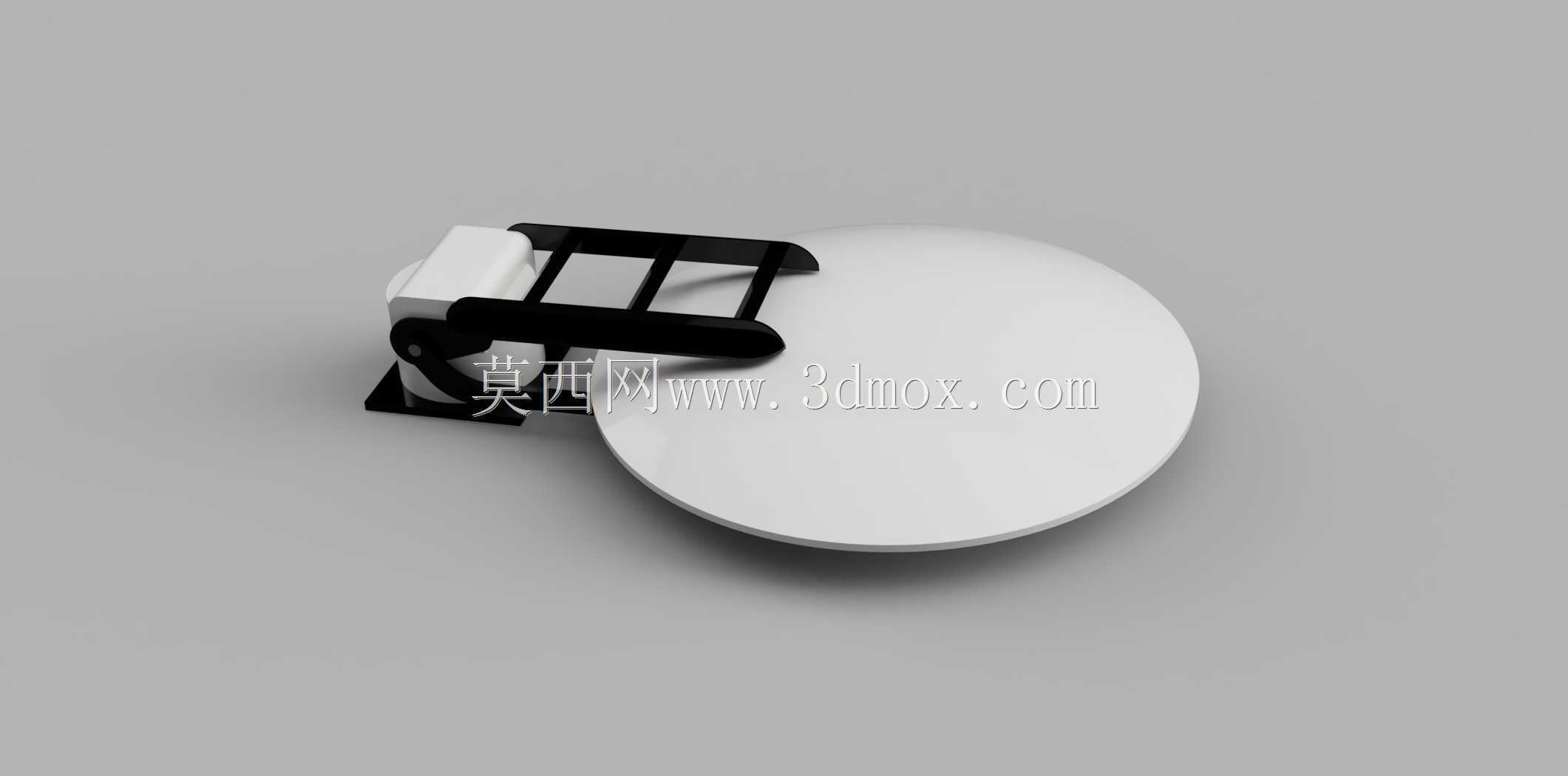

　　设计思路偏向工程演示与安装边界校核，而非把每个细小标准件都做成完全可制造的详细总成。对于结构设计人员来说，这种处理方式很适合在方案阶段快速确认总体包络：反射面直径约一点二米，座架底部占地较小，支撑臂向前上方延伸，工作状态下需要在天线前方保留无遮挡空间，收藏状态则要核对碟面、臂体和基座之间的最小间隙。安装面应优先选择刚性基础或可靠的车载平台，螺栓布置区域要能承受天线自重、风载荷以及对星调整时产生的附加力矩。

　　从运动关系看，方位回转负责水平方向寻星，俯仰转动负责改变碟面仰角，两者组合后可覆盖卫星通信所需的指向范围。实际选型时，不能只看碟面尺寸，还要关注馈源遮挡、支撑臂刚度、调节机构锁止能力以及维护空间。馈源末端线缆弯曲半径、接插件插拔空间、手动或电动调节件的操作位置，都应在三维布局阶段提前检查。

　　该模型把主要外形和关键连接关系表达清楚，适合用于通信车布置、地面站方案展示、设备间距评估、运输收藏姿态验证和渲染汇报。细节上省略了部分紧固件、电气盒内部结构和复杂曲面小特征，但不影响对整机轮廓、安装 footprint、运动干涉和现场布设方式的判断。工程应用中，可在此基础上继续补充风载校核、底座加强筋、伺服传动件、防护罩以及线缆固定方案，使概念模型逐步过渡到详细设计。
