十字头卧式发动机连接叉形构件结构

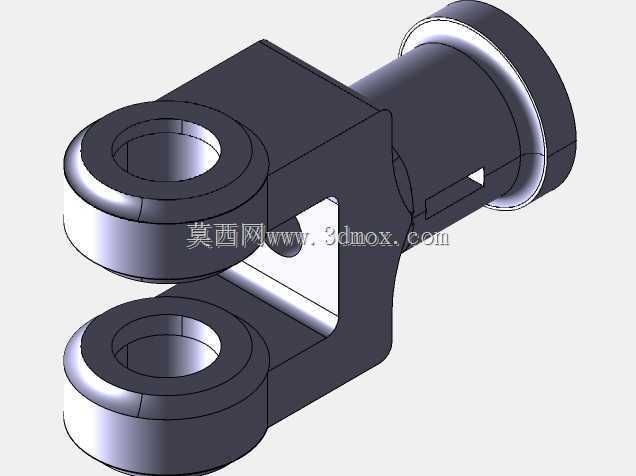

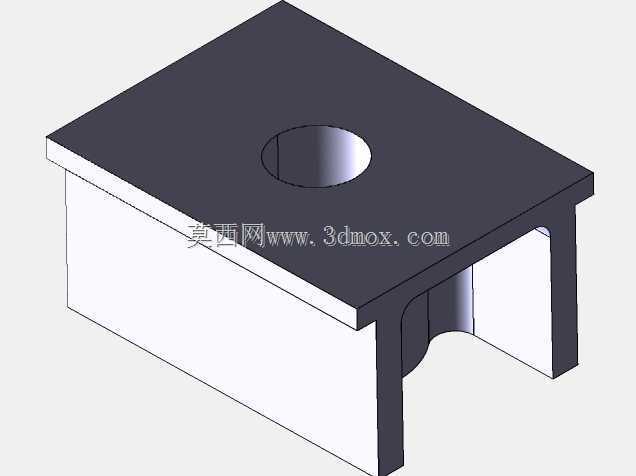

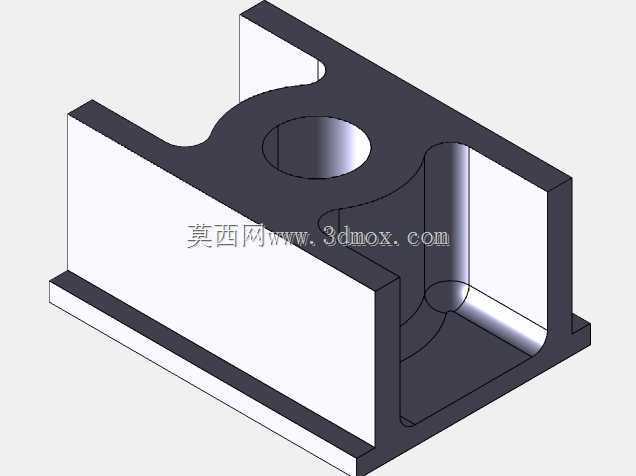

　　在船舶主推进动力系统、重载工业固定动力机组的实际应用场景中，十字头卧式发动机的叉形连接构件是承担动力换向、载荷传递的核心受力部件，其结构设计合理性直接决定整机运行的摩擦损耗水平、大修周期与重载工况下的运行可靠性。不同于常规筒状活塞发动机的活塞直接铰接连杆结构，该构件作为十字头机构的核心连接载体，将活塞组件的直线往复运动与曲轴端的旋转运动实现运动解耦，从根源上降低活塞侧面对气缸壁的侧向挤压载荷，减少缸套与活塞环的偏磨损耗，这也是十字头卧式发动机能够适配长行程、大扭矩、连续高负荷运行需求的核心结构基础。从实际功能特性来看，该构件一端采用对称双叉耳带同轴通孔的结构设计，用于铰接十字头销，承接来自活塞活塞杆的轴向推力，双叉耳的平行度、

　　同轴度公差直接决定铰接副的接触应力分布，若加工或建模阶段同轴度偏差超过0.02mm，运行过程中会出现十字头销偏载，引发局部接触应力超过材料屈服极限，导致铰接副早期点蚀、拉伤甚至构件断裂；构件另一端为带定位止口的圆柱连接端，用于和十字头滑块组件实现定位装配，圆柱端侧面设计的楔形定位槽，用于装配锁紧键，避免动力传递过程中连接端出现周向转动，保证滑块始终沿十字头导板做精准直线运动，不会出现偏斜卡滞。从设计思路层面，该构件的整体结构采用等强度设计逻辑，双叉耳与中间连接基体的过渡位置采用大圆角平滑过渡，避免应力集中，因为在发动机做功冲程中，该位置会承受峰值可达数十吨的瞬时冲击载荷，直角过渡会引发3倍以上的应力集中系数，

　　极易在交变载荷作用下萌生疲劳裂纹；双叉耳的内孔表面设计有油槽结构，用于连通十字头销的压力润滑油路，在铰接副表面形成稳定的动压油膜，避免干摩擦引发的烧蚀故障。从外形尺寸与安装边界来看，该构件的双叉耳外圆直径、两耳片的间距需严格匹配十字头滑块的安装槽尺寸，保证装配后耳片侧面与滑块槽侧壁留有0.1-0.15mm的侧向间隙，既避免运行过程中出现卡滞，也能限制铰接副的轴向窜动量；另一端圆柱连接端的外径、止口深度需与十字头滑块的安装孔实现H7/h6级间隙配合，保证装配定位精度，侧面楔形键槽的位置度公差需控制在0.05mm以内，保证锁紧键装配后能够均匀承载，不会出现单侧受力挤压变形的问题。在实际工程应用中，这类构件通常采用合金锻钢加工成型，

　　经过调质处理后表面硬度达到HB240-280，内孔配合面经过高频淬火处理硬度达到HRC55以上，保证铰接副的耐磨性能，建模过程中需要重点关注各受力截面的刚度匹配，避免构件在峰值载荷下出现过大弹性变形，导致十字头滑块与导板的配合间隙出现异常变化，引发导板偏磨、十字头运行轨迹偏移等连锁故障。对于船舶推进用的大马力十字头卧式发动机而言，该构件的可靠性直接决定船舶动力系统的海上运行安全性，一旦构件出现断裂故障，会直接导致动力输出中断，在恶劣海况下甚至会引发船舶失控的重大风险，因此在结构设计阶段就需要通过有限元分析对各工况下的应力分布进行校核，确保最大应力位置的安全系数不低于2.5，同时要充分考虑润滑油路的布置合理性，保证所有相对运动的配合面都能得到充足的压力润滑油供给，避免出现润滑失效。
