坚果油生产用立式磨机设备结构设计

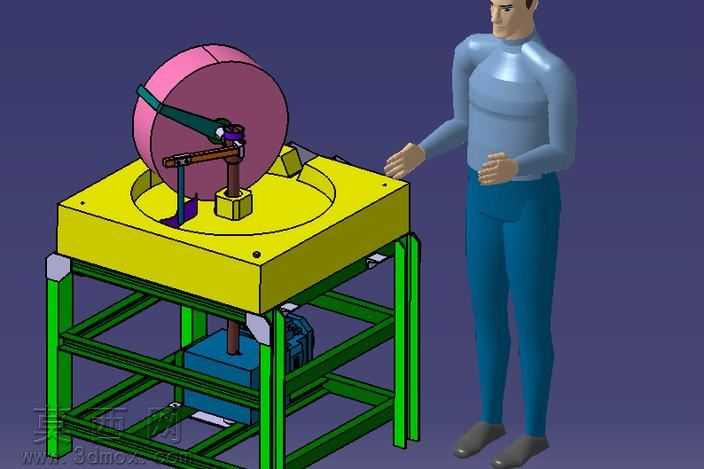

本模型为坚果油生产工序所用的立式磨机设备，整体采用三维参数化建模完成，完整还原了设备从机架支撑到研磨执行的全链路结构。建模过程中首先搭建底部方管焊接机架，采用标准型材规格搭建多层支撑框架，机架底部预留动力单元安装位，中层设置传动组件避让空间，上层通过加厚安装板承载研磨工作腔体，各型材连接处的角码、固定螺栓均按照实际装配标准建模还原，保证结构的装配合理性。设备上层工作区域设置圆形研磨料盘，料盘上方安装大直径粉色磨轮组件，磨轮通过摇臂结构与中心立柱连接，摇臂处设置铰接调节结构，可实现磨轮的抬升、下压以及绕中心轴的公转动作，中心立柱处集成进料导向与磨轮压力调节结构，磨轮与料盘的接触间隙可通过立柱顶部的调节机构进行调整，适配不同粒径、不同含油率的坚果原料研磨需求。动力传动部分，机架下层安装驱动电机，通过带传动结构将动力传递至中心主轴，主轴带动磨轮摇臂实现公转，同时通过内置的传动结构驱动磨轮自身自转，模拟传统石磨的研磨运动轨迹，保证坚果原料在低速碾压过程中充分出油，避免高速研磨产生的高温破坏坚果油的营养成分。渲染阶段对不同部件赋予对应材质，机架部分采用绿色喷塑金属材质，上层工作平台采用亮黄色烤漆钢板材质，磨轮采用仿石磨的磨砂质感材质，人体参考模型采用标准哑光塑胶材质，背景设置为深紫色纯色背景突出设备主体，通过光影调整清晰展现各部件的装配关系与结构层次。设计过程中充分考虑小型作坊式坚果油生产的使用需求，整体结构紧凑占地空间小，传动路径简洁便于后期维护，磨轮与料盘的接触压力可调，可适配核桃、杏仁、花生等多种坚果原料的冷榨研磨工序，设备操作区域预留充足的人工操作空间，参考人体模型的站位可直观展现设备的操作高度与作业范围，为后续的实物生产制造提供完整的三维结构参考。
