轻量化镂空结构伺服滚轮三维设计

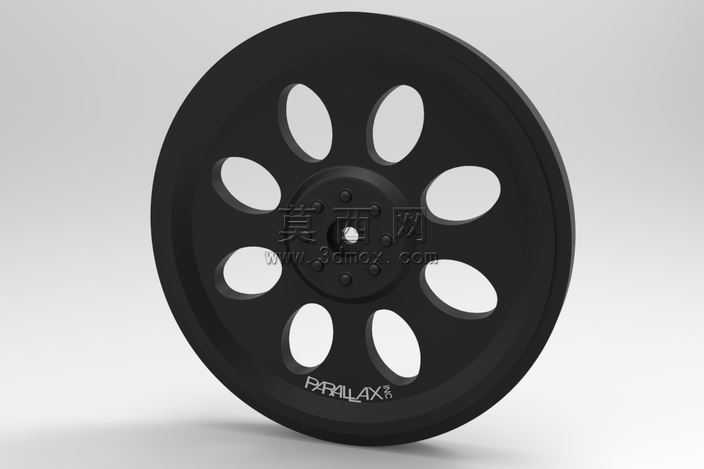

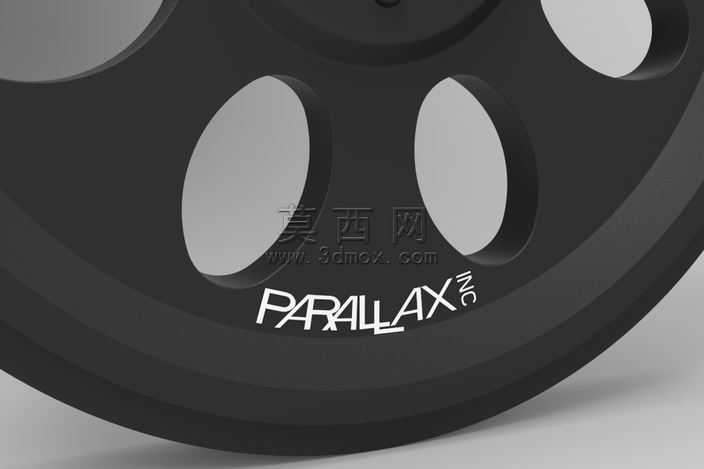

该伺服滚轮采用三维参数化建模方式完成整体设计，建模过程中先以旋转特征构建滚轮的基础轮坯轮廓，精准确定轮缘的外圆直径、轮毂的安装孔径以及轮辐区域的径向厚度参数，保证整体尺寸符合伺服传动场景的装配适配要求。轮辐部分采用八处对称椭圆镂空结构设计，在建模阶段通过阵列特征完成镂空孔的均匀排布，每一处镂空孔的边缘都做了等半径圆角过渡处理，既有效降低了滚轮整体的自重，减少伺服传动过程中的转动惯量，提升动态响应速度，也避免了直角结构带来的应力集中问题，提升轮体的结构强度与抗疲劳性能。轮毂区域设计有多层环形凸台结构，中心预留标准安装轴孔，孔周均匀分布的小尺寸定位沉孔可实现与伺服输出轴端的精准定位连接，保证传动过程中的同轴度，减少运转时的径向跳动。材质与渲染阶段，轮体整体采用哑光黑色硬质工程塑料材质进行表现，材质参数调整时添加了细微的磨砂颗粒质感，还原工程塑料注塑成型后的真实表面触感，轮缘侧面的标识字样采用浮雕特征建模后赋予亮面同色系材质，在光线下呈现出清晰的标识效果，同时不破坏轮体整体的视觉统一性。轮体边缘做了微小的倒角处理，避免锐边在装配使用过程中造成磕碰损伤，整体结构设计兼顾了轻量化需求与结构刚性要求，对称式的镂空排布保证轮体运转时的动平衡性能，适配伺服系统高速、精准的传动需求，可用于小型伺服传动机构、输送线从动轮、精密移动平台导向轮等场景，建模过程中所有特征均保留完整参数，可根据实际使用需求调整轮径、镂空尺寸、安装孔径等参数，快速适配不同的安装使用场景。
