3吨移动式液压发动机提升吊机设计

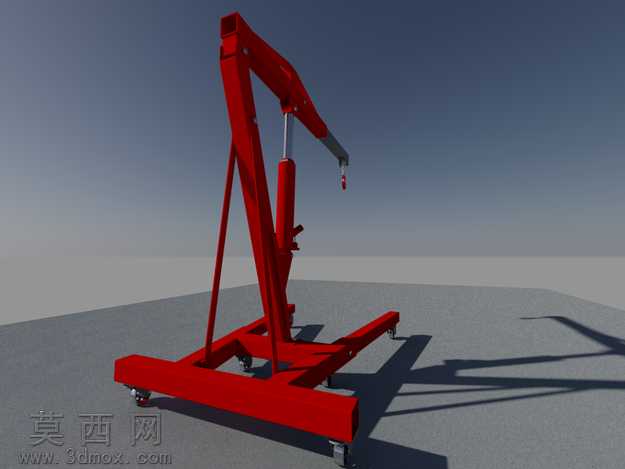

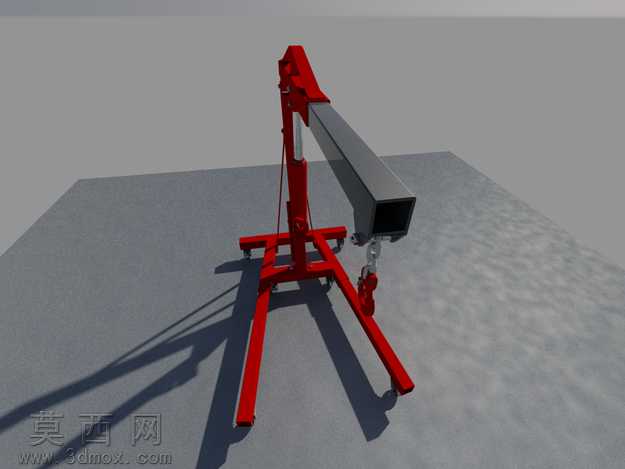

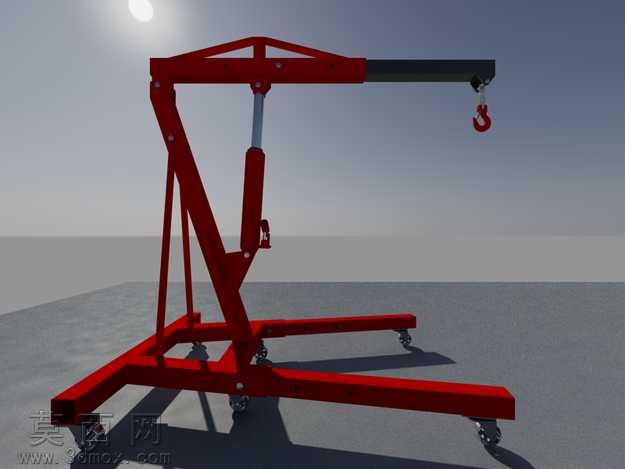

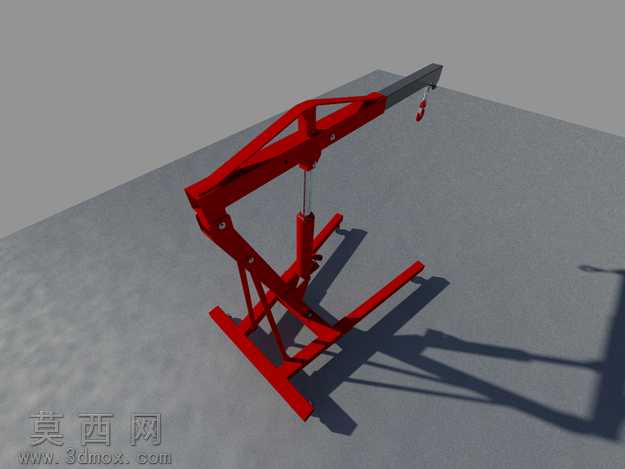

本作品为额定载重3吨的移动式液压发动机提升吊机三维建模作品，建模过程中严格遵循起重设备力学设计规范，对整体结构进行1:1等比例还原，完整呈现设备的所有功能部件与装配关系。模型采用自底向上的建模思路，首先完成底部行走轮组、H型支撑底架的零件建模，对万向脚轮的转动结构、轮体防滑纹理、支架连接销轴都做了精细化建模，保证底架的受力结构符合重载起重的强度要求，底架采用前伸式叉型设计，可深入设备底部完成重物起吊，避免支撑结构干涉作业空间。中部支撑立柱采用三角桁架式结构，建模时对斜向支撑筋板、主立柱的焊接连接位置做了细节处理，还原了实际生产中的焊接坡口与加强筋结构，保证立柱在重载下的抗弯折性能。核心起升部件为单作用液压油缸，模型完整还原了油缸缸筒、活塞杆、手动压杆、卸荷阀、液压锁的结构，手动压杆的铰接位置、行程限位都做了运动仿真适配，可模拟实际操作中压动压杆起升吊臂、扳动卸荷阀缓慢下放重物的完整动作流程。上部吊臂采用可伸缩式箱型结构，内臂与外臂的配合间隙、伸缩定位销孔都做了精准建模，吊臂末端的吊钩组包含滑轮、吊钩、防脱卡舌、安全销等细节部件，还原了起重吊钩的安全防护结构。材质渲染阶段，主体金属结构采用哑光红色工业防锈漆材质，调整材质的粗糙度与反光度模拟真实漆面的质感，液压油缸活塞杆采用抛光镀铬金属材质，呈现高反光的金属光泽，行走脚轮采用黑色耐磨橡胶材质，添加细微的颗粒纹理模拟橡胶表面的防滑质感，地面采用哑光水泥地面材质，添加柔和的环境阴影与天光效果，渲染出设备在车间环境中的真实使用状态。建模过程中对所有铰接点的转动自由度做了约束设置，可实现吊臂俯仰、吊臂伸缩、脚轮转向的动作模拟，验证设备的运动行程无干涉，所有连接螺栓、销轴等标准件都采用参数化建模，可直接导出工程图用于生产加工，整体结构兼顾了移动灵活性与重载起重的稳定性，适用于汽车维修车间的发动机拆装、小型设备的重物转运等作业场景，结构设计符合手动液压起重设备的安全规范，在吊臂最大伸出长度、最大起升高度下都能保证3吨额定载重的结构安全。
