双轴联动龙门吊运机械手结构设计

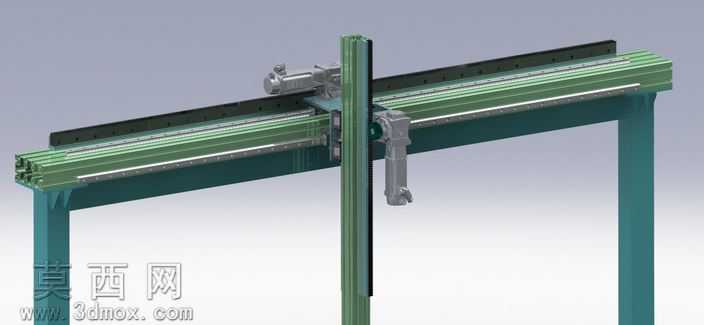

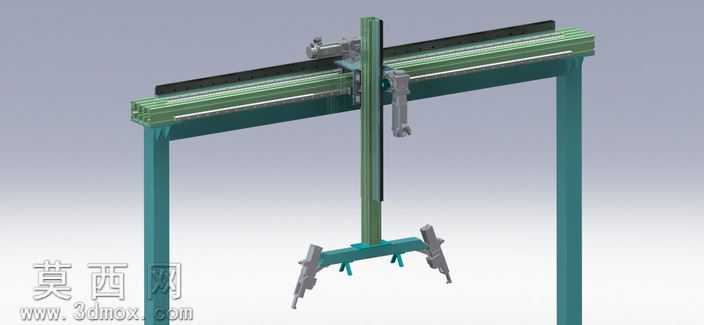

本作品为两轴龙门吊运机构的三维参数化模型，采用SolidWorks完成全结构建模，建模过程严格遵循机械设计公差配合规范，所有零件均建立独立特征树，可直接编辑参数修改尺寸适配不同工况需求。模型整体采用龙门式框架布局，两侧竖直支撑腿搭配顶部横向主梁构成稳定承载基体，主梁内置线性导轨传动副，搭配水平移动滑座实现横向轴的精准位移，滑座上搭载竖直方向的升降滑柱，完成垂直轴的上下行程运动，两轴联动可覆盖矩形工作范围内的任意点位取放作业。末端执行器采用双侧夹爪式夹持结构，夹爪通过铰接支座与升降滑柱底部的安装横梁连接，可适配不同外形工件的夹持需求，夹爪接触面预留防滑结构安装位，可加装橡胶垫或防滑齿提升夹持稳定性。材质配置上，支撑框架与主梁采用结构钢材质，表面做喷塑防锈处理，导轨、传动丝杠等运动部件采用轴承钢材质，夹爪部分采用高强度铝合金材质兼顾刚性与轻量化，渲染阶段采用工业级写实渲染参数，金属材质添加真实粗糙度与环境反射效果，清晰呈现各部件的装配关系与结构细节。设计阶段重点考量了机构的运动稳定性，水平与竖直轴均预留了伺服电机与减速机的安装位，可搭配传动丝杠或同步带实现精准位置控制，框架底部预留地脚安装孔，可直接固定于车间地面或配套工作台使用，整体结构无冗余设计，受力路径清晰，可作为自动化产线上下料、车间工件转序吊运、板材搬运等场景的设计参考，所有装配关系均添加了正确的配合约束，可直接导入运动仿真模块添加驱动完成动作模拟，验证各轴行程内无运动干涉，夹爪开合角度与夹持范围符合常规工件搬运的作业需求。
