环形摩擦式盘式离合器结构设计

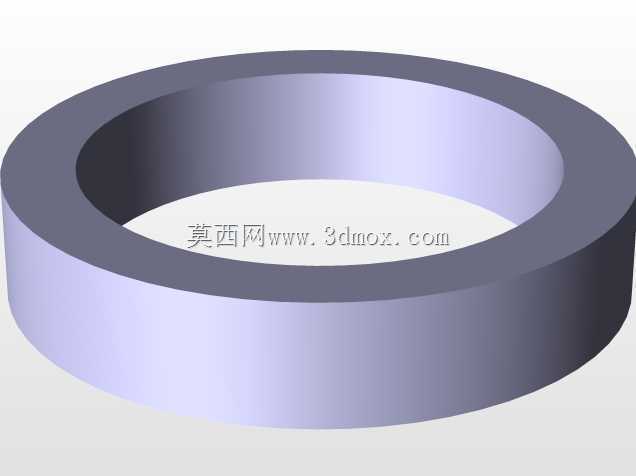

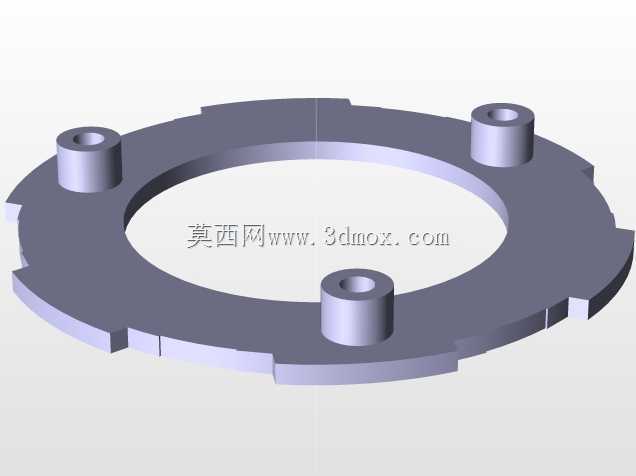

　　在工业传动系统的布局中，盘式离合器是动力通断控制的核心执行部件，这类环形结构的摩擦式离合器，常被应用在需要频繁接合、分离动力轴系的工况场景里，比如机床主轴的进给传动链、中小型工程机械的辅助动力输出端、输送线的分段动力控制单元，都能见到这类结构的身影。它的核心作用是在主动轴持续运转的状态下，实现从动轴的平稳接合或彻底分离，不需要中断主动端的动力输入，就能完成下游负载的启停控制，大幅降低动力源频繁启停带来的冲击损耗，也能在负载出现过载瞬间通过摩擦副的打滑实现过载保护，避免传动链上的齿轮、轴类零件承受过大冲击扭矩发生断裂失效。从结构设计逻辑来看，这款环形盘式离合器采用单摩擦面的环形本体设计，整体为等截面的圆环结构，

　　没有多余的外置凸台或异形安装耳，摩擦工作面为圆环的两个平行端面，设计时优先保证两个端面的平面度与平行度公差，避免接合时出现局部压力不均导致的摩擦片偏磨、扭矩传递不稳定的问题。设计过程中需要重点考量摩擦面的有效接触面积，环形结构的内径尺寸要匹配所适配轴系的轴径安装边界，外径则根据需要传递的额定扭矩计算确定，在有限的径向安装空间内最大化摩擦接触面积，保证接合状态下能传递足够的工作扭矩，不会出现正常负载下的打滑问题。安装时这类离合器通常同轴套装在传动花键轴上，轴向通过压盘机构施加正压力，让两个摩擦端面紧密贴合实现扭矩传递，分离时压盘卸压，摩擦面之间形成均匀间隙，彻底切断动力传递路径，轴向的安装预留间隙需要控制在合理范围，

　　间隙过大会导致离合行程过长、接合响应滞后，间隙过小则容易出现分离不彻底、摩擦片带转磨损的问题。实际应用中，这类盘式离合器的摩擦副材质通常根据工况匹配，干式工况下多采用耐磨的粉末冶金或石棉基摩擦材料，湿式工况则搭配油浴润滑的铜基摩擦材质，设计时环形本体的厚度要满足轴向受压的刚度要求，避免压合过程中本体出现翘曲变形，导致摩擦面接触压力分布不均，局部区域过早磨损。在传动系统的选型匹配阶段，需要先核算轴系的最大工作扭矩、最高工作转速，再对应确定离合器的环形尺寸参数，内径要保证能顺利穿过安装轴，同时预留足够的键槽或花键配合空间，外径不能超出传动箱体内的径向安装边界，避免和周边的箱体壁、相邻传动零件发生运动干涉。

　　不同于多片式离合器的多层摩擦片堆叠结构，这款单环形盘式离合器的结构更简单，零件数量少，维护时只需要检查端面摩擦层的磨损量，当磨损量超过设计阈值时直接更换环形本体即可，拆装维护的难度更低，适合应用在结构空间紧凑、维护频次不高的传动场景中。设计建模时需要重点保证环形内外圆柱面的同轴度公差，以及两端摩擦面的表面粗糙度要求，同轴度偏差过大时会导致离合器高速旋转时出现动不平衡，引发轴系振动，表面粗糙度过高则会加快摩擦面的初期磨损，降低零件的使用寿命。在实际的设备调试过程中，这类离合器的接合压力需要匹配摩擦材质的摩擦系数计算，压力过小无法传递额定扭矩，压力过大则会加快摩擦面的磨损，同时增加离合操作的驱动力需求，所以在配套的压盘机构设计时，通常会设置压力调节结构，方便现场根据实际负载工况调整接合力矩。这类环形盘式离合器没有复杂的异形结构，加工工艺性较好，环形本体可以通过模压成型后再进行端面的精磨加工，生产制造成本较低，适合批量配套应用在通用传动设备中。在传动系统的布局中，这类离合器通常安装在动力源输出端与减速机构的输入轴之间，能在设备需要临时停机调整时，不需要关闭动力源就能切断下游传动，大幅提升设备操作的便捷性，也能减少电机等动力源频繁启动带来的电网冲击与设备损耗。
