锥齿轮换向传动箱结构设计展示

项目分类:通用机械零部件 发布时间:2024-10-08 ID:782360
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示
  • 锥齿轮换向传动箱结构设计展示

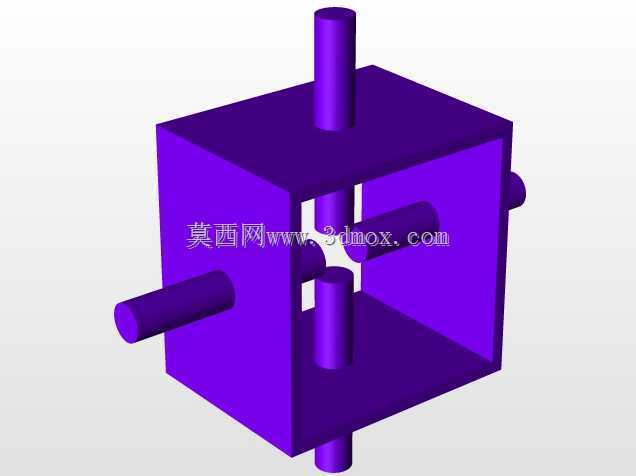

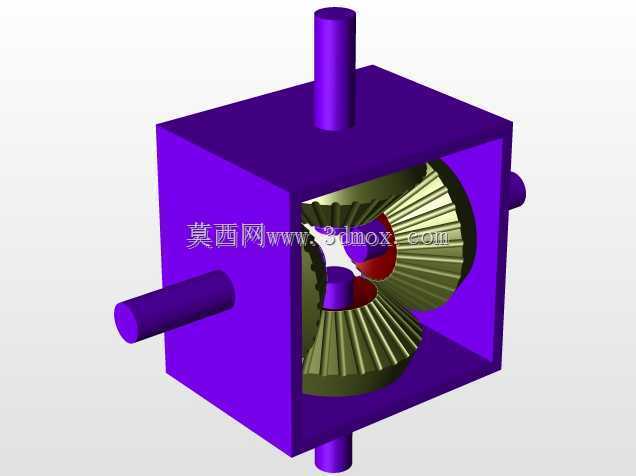

  这款锥齿轮换向传动结构,核心解决的是空间交错轴之间的运动与动力传递需求,在各类需要改变动力传输方向的机械设备中应用广泛,比如轻工生产线的动力转向工位、小型输送设备的转角传动单元、专用机床的进给方向转换模块,都能见到这类结构的身影。不同于平行轴传动的齿轮箱,这类采用锥齿轮啮合的结构,能够实现两垂直相交轴之间的扭矩传递,输入轴与输出轴呈90度空间布置,能极大压缩设备的动力布局空间,避免动力传输路径过长带来的刚度损耗与传动误差。从结构设计逻辑来看,整个箱体采用立方腔体式结构,这种规整的外形设计,一方面是为了给内部锥齿轮副提供封闭的安装与防护空间,避免加工碎屑、粉尘进入啮合区域造成齿面磨损,

  另一方面规整的安装面也方便在设备机架上进行定位固定,箱体的各个外端面都预留了轴伸的通孔,输入、输出轴以及顶部的轴伸都通过轴承与箱体连接,保证轴系转动时的同轴度与支撑刚度。内部的锥齿轮副采用等径锥齿设计,两个啮合的锥齿轮分度锥角之和为90度,能够实现1:1的传动比换向,也就是说输入轴的转速与输出轴转速保持一致,仅改变转动方向,这种设计在不需要变速、仅需要换向的传动场景中非常实用,不需要额外搭配变速齿轮组,能有效简化传动链结构,降低整体的装配复杂度。在安装边界上,立方箱体的六个平面均可作为安装基准面,设计时可以根据设备的实际布局选择不同的面进行固定,三个方向伸出的轴端都预留了标准的轴径尺寸,能够直接通过联轴器与动力端、执行端进行连接,

  不需要额外加工转接结构。轴伸的长度经过严格核算,既保证联轴器安装时有足够的配合长度,又不会因为轴伸过长造成轴端挠度变形,影响齿轮的正常啮合。齿轮部分的齿形采用渐开线锥齿设计,啮合时重合度高,传动过程中冲击小、噪音低,能够传递稳定的扭矩,齿侧间隙控制在合理范围内,既避免热胀冷缩造成卡齿,又能保证传动的精度,减少回程误差。箱体的腔体内部预留了足够的润滑空间,装配时可以填充润滑脂或者注入润滑油,对齿轮啮合面与轴承进行持续润滑,降低长期运转的磨损量,延长结构的使用寿命。在实际选型应用中,这类换向传动结构可以根据传递扭矩的大小调整齿轮模数与轴径尺寸,小尺寸的结构可以用于小型自动化设备的轻载传动,大模数的版本则可以用于输送设备、

  工程机械的重载动力换向场景。设计过程中需要重点校核锥齿轮的接触强度与轴系的支撑刚度,避免在负载运转时出现轴系变形导致齿面偏载,造成局部磨损过快的问题;同时要保证两个锥齿轮的安装距精度,确保啮合时齿面接触斑点处于合理位置,这也是这类结构装配时的核心管控要点。整个结构没有多余的冗余设计,所有的结构特征都服务于传动换向的核心功能,规整的外形也方便在三维建模过程中进行参数化调整,根据不同的应用场景修改箱体尺寸、齿轮参数、轴伸长度,快速适配不同的设备设计需求,对于刚接触空间轴系传动设计的工程师来说,这类结构也是学习锥齿轮传动、空间轴系布局、箱体结构设计的典型参考案例,能够直观理解交错轴传动的布局逻辑与装配约束关系。
