重载双轮缘轨道行走轮结构设计

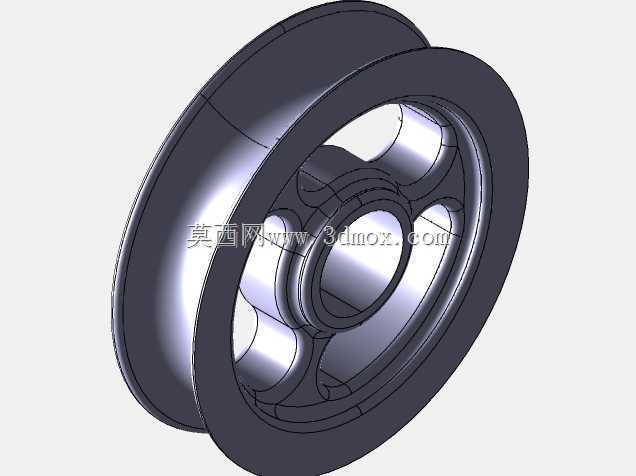

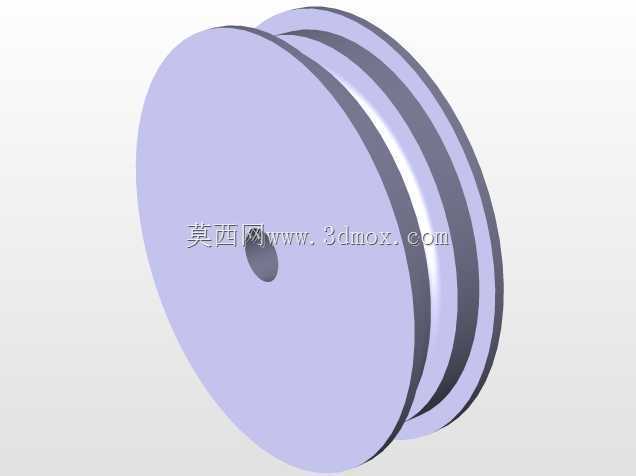

　　在厂区重载转运线、有轨输送台车、矿山辅助运输设备以及重型装配工位的移动机构里，行走轮是直接承担载荷并约束运行轨迹的核心受力件，这套轮体结构采用双侧轮缘的槽型轮廓设计，轮缘高出踏面形成导向限位，运行时可卡在钢轨两侧，避免台车在启停、换向、经过轨道接缝时出现脱轨跑偏，相比无轮缘的平滚轮，对轨道铺设的直线度公差容忍度更高，在长距离往复行走的工况下能大幅降低轮边啃轨、轮面偏磨的概率。

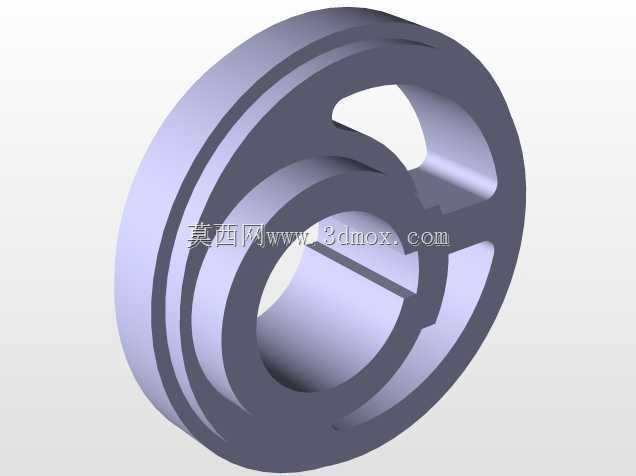

　　从受力逻辑来看，轮体中部的圆柱踏面是和轨顶直接接触的承载区域，建模时踏面做了连续光滑的回转面处理，没有突兀的台阶棱角，接触应力可以沿轨面均匀分布，两侧轮缘的内侧导向面预留了合理的间隙，正常直行时轮缘不会和钢轨侧面持续摩擦，只有在走偏、过弯道或者轨道存在小幅安装偏差时才会贴靠导向，既起到限位作用，又不会因为全程摩擦带来额外运行阻力和异常磨损。轮体内部采用了镂空辐条式结构，三个大尺寸的减重窗口沿圆周均匀分布，在轮缘和轮毂之间形成传力筋板，这种设计不是单纯为了减少材料用量：实心轮体虽然刚性冗余，但整体转动惯量偏大，台车频繁启停时驱动电机需要额外克服惯性力矩，镂空之后轮体自重明显降低，辐条的排布方向沿着径向载荷的传递路径，把踏面受到的垂向载荷顺畅传导到中心轮毂，筋板和轮缘、轮毂的交接位置都做了圆弧过渡，从根源上避免直角拐角处的应力集中，在承受冲击载荷时不会在交接根部萌生裂纹。

　　中心轮毂部分设计了足够的轴向长度，内孔用于装配轴承或者轮轴，较长的轮毂配合面可以提升轴系的支撑跨度，让轮体在轴上的安装更稳定，承受偏载时轮毂内孔和轴承外圈的贴合压力分布更均匀，不会出现局部应力峰值压损轴承配合面。轮毂和辐条的衔接处壁厚做了渐变加厚处理，越靠近回转中心壁厚越大，匹配扭矩和弯矩从轮缘向轴心传递时的应力分布规律，不需要在整个轮体上统一使用大壁厚，就能把关键受力位置的刚性储备做足。

　　在安装边界层面，这类轨道轮的选型首先要匹配所用钢轨的轨顶宽度，踏面的宽度必须大于轨顶宽度，留出横向窜动的余量，两侧轮缘的内间距要比轨头宽度大出合理的配合间隙，间隙过小会出现卡轨、运行阻力骤增，间隙过大则导向精度不足，走行时横向晃动量超标。轮体的轴向总宽度要和台车架的安装开档尺寸匹配，轮毂两端面和车架支座之间要预留密封件、轴承端盖的安装空间，中心内孔的直径要和所选轴承的外圈外径或者轮轴的配合直径一致，配合公差根据承载特性选择，重载固定轴工况下内孔和轴承外圈采用过渡配合，保证轮体转动时轴承外圈不跟转，旋转轴工况则对应调整配合属性，避免出现跑圈磨损。

　　实际建模过程中，所有回转特征优先通过旋转命令生成，保证踏面、轮缘、轮毂的同轴度，辐条的镂空特征采用圆周阵列完成，三个窗口的角度间隔严格保持120度，让整个轮体实现静平衡，高速行走时不会因为质量分布不均产生周期性振动。筋板和轮壁的所有交接圆角都要逐一落实，不能为了建模省事省略圆角特征，这些圆角在铸造或者机加工工序里直接对应零件的工艺过渡结构，缺失圆角的位置在热处理和承载时都会成为应力薄弱点。轮体的材质通常根据载荷等级选择，常规车间转运台车选用铸钢即可满足强度要求，轻载场合可以选用球墨铸铁提升减震性能，踏面根据耐磨需求可以后续做表面淬火处理，提升接触表面的硬度，延长轮体的服役寿命。

　　在整套行走机构的匹配上，单台台车一般配置四个行走轮，其中主动轮和从动轮的轮体外形可以通用，主动轮额外在轮毂端面对接驱动减速机构的输出连接结构，从动轮只保留轴承安装位。轮缘的高度不需要盲目加大，过高的轮缘会增加整体重量，还会在轨道出现积渣时更容易被硬物卡滞，只要保证正常走偏工况下轮缘不会从轨顶滑脱即可。踏面的轮廓也可以根据轨道形式微调，若使用方轨，踏面做平直圆柱面即可，若配套特殊弧度轨面，可将踏面加工出对应微锥度，进一步优化接触状态。整个轮体的结构在满足强度、导向、安装要求的前提下，通过合理镂空实现减重降本，兼顾了承载能力、运行可靠性和经济性，在各类有轨行走设备中具备很强的通用适配性。
