传动用双排齿链轮结构三维设计

　　在各类链传动系统的结构设计环节，链轮作为核心啮合传动零件，其结构合理性直接决定整套传动机构的运行稳定性、传动效率与服役寿命。本次设计的链轮针对中低速重载传动场景开发，适配常规短节距精密滚子链使用，可广泛应用于输送设备、农业机械、轻工包装机械、小型工程机械的动力传递环节，承担将主动轴旋转扭矩通过链条啮合传递至从动端的核心功能。

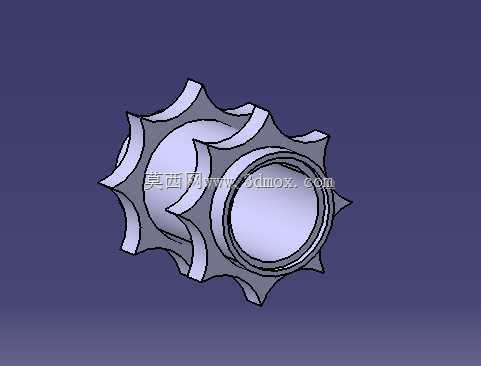

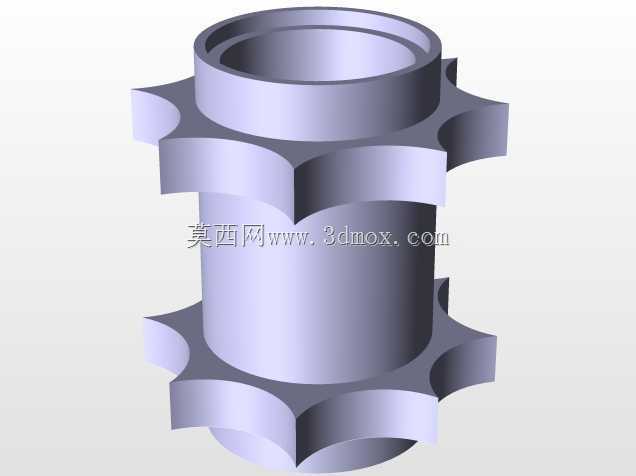

　　从实际使用场景的需求出发，该链轮采用双排齿对称布局，相较于单排齿结构，同等齿宽条件下可承载更高的传动扭矩，齿部受力分布更均匀，能有效降低单齿啮合应力，减少运行过程中的齿面磨损与冲击载荷。设计过程中优先考虑安装适配性，中心轮毂采用通孔结构，可根据实际装配需求加工键槽或采用胀紧套连接，适配不同直径的传动轴安装，轮毂与齿圈之间采用等直径筒体过渡，既保证了整体结构的刚性，又避免了多余材料堆砌带来的转动惯量过大问题，降低轴系启动与变速过程中的动载荷冲击。

　　齿形设计严格遵循链传动啮合原理，齿廓采用三圆弧一直线的标准齿形，保证链条滚子能顺畅进入与退出啮合区域，减少啮合过程中的卡滞、跳齿风险，齿顶部分做了合理的倒角处理，避免链条在张紧度波动时与齿顶发生刚性碰撞。齿部的轴向位置做了对称分布设计，双排齿之间的间距匹配对应双排链条的内节内宽尺寸，保证两侧链条受力均匀，不会出现单侧链条偏载磨损的问题。

　　安装边界尺寸设计上，轮毂轴向长度略大于齿圈总宽度，突出的轮毂端面可作为轴系安装的轴向定位基准，装配时可直接贴合轴肩或轴承内圈端面，无需额外加装定位套，简化装配流程。齿根圆与轮毂外圆之间的过渡区域采用大圆弧过渡，减少应力集中，避免链轮在长期交变载荷作用下出现齿根断裂的失效问题。整体结构采用一体化加工成型设计，无需额外拼接装配，零件整体刚性好，适合采用锻造毛坯后机加工的工艺生产，也可根据使用场景需求采用粉末冶金、铸造等工艺批量制备。

　　在实际设备选型匹配时，该链轮可根据传动比需求搭配不同齿数的同规格链轮使用，中心通孔的加工公差可根据传动轴的配合等级选择H7或H8级精度，齿面可根据传动载荷大小选择是否做淬火处理，提升齿面硬度与耐磨性能。相较于齿轮传动，链传动对安装中心距的误差容忍度更高，该链轮的结构设计也充分考虑了安装误差补偿，齿宽方向预留了足够的链条游动间隙，即使两轴存在少量平行度误差，也能保证链条与齿面的正常啮合，不会出现偏磨或脱链问题。

　　从三维建模的角度来看，该模型的齿形特征采用参数化绘制方式，齿数、节距、滚子直径、齿宽等核心参数可根据实际使用需求快速调整，生成不同规格的链轮模型，大幅提升同系列零件的设计效率。模型的所有倒角、过渡圆角均按照实际加工工艺要求设置，不存在无法加工的尖锐特征，导出工程图后可直接用于生产加工，无需额外做工艺性修正。筒体部分的壁厚经过强度校核，在满足最大传递扭矩的强度要求下，尽可能减小壁厚，降低零件整体重量，减少轴系的负载。

　　在输送线设备的应用场景中，这类双排链轮常被用于驱动输送链条运行，带动工装板或物料托盘沿导轨移动，对称的双排齿结构可保证输送链条两侧受力一致，避免输送过程中出现链条跑偏、卡滞的问题，提升输送线运行的平稳性。在小型农机的传动系统中，这类链轮可用于传递发动机输出的动力至行走机构或作业部件，能适应田间作业的多粉尘、变载荷工况，可靠的结构设计可降低设备的维护频率，提升设备在恶劣工况下的出勤率。
