简易越野吉普车框架结构三维设计

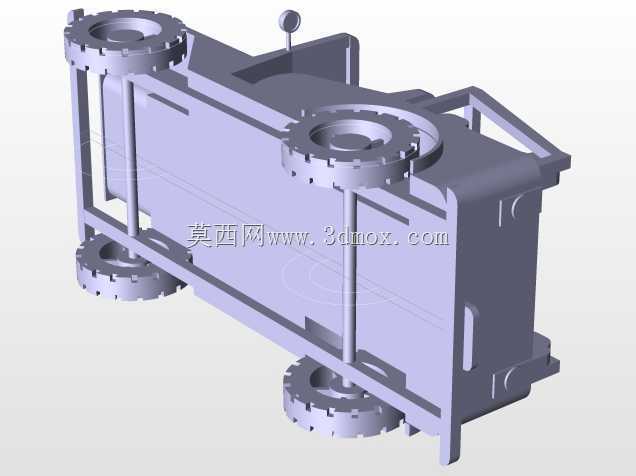

　　这套简易越野吉普车的框架结构模型，在做结构拆解练习时很适合用来梳理非承载式车体的基础受力逻辑，日常做小型特种作业改装车的方案验证时，也能直接拿这套框架做基底做适配调整，比如厂区内部的短途巡检代步车、户外复杂地形的小型采样运载车，都能基于这套基础框架做功能拓展，不需要从零开始搭车体的主受力结构。从实际使用场景来看，这类简化的框架式车体，本身没有做复杂的曲面蒙皮设计，核心是把行走、承载、安装基准的功能做扎实，四个大直径带齿状防滑结构的行走轮，直接通过立式支撑轴连接在主框架的四个角点位置，轮缘的凸起齿结构不是装饰，是针对松软泥泞、碎石遍布的非铺装路面设计的，能在轮体压入松软表层时增加侧向抓附力，避免轮体空转打滑，相比普通光滑轮面，

　　在湿滑泥地的通过性提升非常明显。设计思路上没有追求民用乘用车的复杂集成结构，反而走了极简的功能优先路线，主车体采用矩形截面的框型梁做主体承载结构，梁件之间的连接位置都做了直角加强的过渡处理，没有多余的曲面造型，所有的安装面都是平面，不管是后期加装动力组件、储物货厢还是探测设备，都能直接在梁面打孔固定，不需要额外做安装座的适配加工，对改装场景的兼容性很强。主框架的侧边预留了通长的安装槽位，不管是布置线束、固定液压管路还是加装侧防护栏，都能顺着槽位走线固定，不会出现管线外露剐蹭的问题；车体前部的小型圆形后视镜支架直接集成在前侧框架的立柱上，不需要额外设计独立的安装支架，减少了单独零件的数量，装配时的工序也能相应简化。

　　从安装边界的尺寸逻辑来看，四个轮组的支撑轴是垂直于主框架底面布置的，轮体的最外侧轮廓没有超出主框架的宽度边界，在狭窄林间小道或者厂区设备间隙穿行时，不会出现轮体先剐蹭障碍物的情况；前后轮的轴距预留了足够的空间，主框架中部的空腔位置，既可以布置电池组、小型内燃机这类动力单元，也可以加装储物箱体承载工具或者物料，底部的离地间隙做的比普通代步车辆高很多，遇到路面凸起的石块、土坡时，不会出现底盘托底卡滞的问题。轮组和支撑轴的连接位置做了轴向的限位结构，轮体可以绕支撑轴自由转动实现转向或者行进，不会在颠簸路面出现轴向窜动脱落的情况；主框架后侧的扶手结构是和后梁直接连为一体的，既可以作为人员上下车的扶手，也能在车辆出现陷车时作为拖拽的受力点，

　　不需要额外焊接拖拽钩，结构强度完全能满足小型车辆的拖拽受力需求。做这类简化车辆结构建模的时候，很容易忽略实际装配的干涉问题，这套模型里所有的轮体转动范围都做了空间预留，轮体在最大转向角度下也不会和主框架的梁件发生剐蹭，支撑轴的长度刚好让轮体底面和框架底面保持设定的离地高度，不会出现轴过长导致框架重心过高，或者轴过短导致离地间隙不足的问题。对于刚接触车辆结构设计的从业者来说，这套模型能很直观的展示非承载式车体的核心承载逻辑，没有多余的复杂零件干扰，能清晰看到力从轮组传递到支撑轴、再分散到整个主框架的传力路径；对于做小型特种改装车的工程师来说，这套框架可以作为通用基底，根据不同的使用场景加装对应的功能模块，比如加装喷雾装置做小型消杀车、加装采样设备做野外地质勘探代步车，都不需要对主框架做大幅度的结构修改，只需要在对应的梁面位置固定功能组件即可，能大幅缩短前期方案的建模周期。另外这套框架的结构对称性做的很好，左右两侧的梁件、轮组支撑结构都是完全对称的，加工的时候可以减少零件的开模种类，降低加工成本，维护的时候左右侧的零件也可以通用互换，不需要单独储备不同规格的备件，对后期的运维也很友好。
