带周向安装孔的中心通孔法兰连接盘

　　这类带周向均布安装孔的中心通孔法兰连接盘，在工业传动、管路对接、轴系端接场景里的应用覆盖度极高，从液压泵站的泵组输出端对接，到输送线辊筒的端盖固定，再到小型减速机的输出轴连接位，都能见到这类结构的身影。它的核心作用是实现两个同轴部件的刚性对接，既传递扭矩，也保证对接部件的同轴度精度，避免运转过程中出现偏摆、窜动的问题。

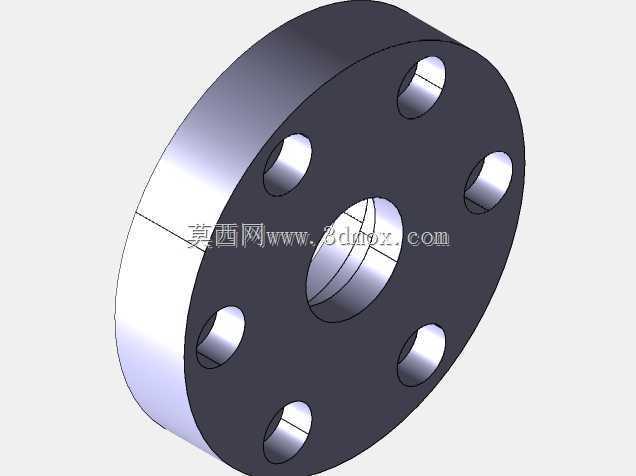

　　从结构设计逻辑来看，这类连接盘采用圆盘式主体结构，中心设置大直径通孔，一方面是为了穿过对接轴、输送管路或者穿装中心紧固件，另一方面也能在保证结构强度的前提下降低整体自重，减少转动惯量，对于有回转需求的传动场景来说，更低的转动惯量意味着启停阶段的冲击更小，传动平稳性更好。周向均匀分布的六个安装孔，是按照等角度圆周排布的，这种排布方式可以让每个紧固件承受的锁紧力均匀分布，避免局部应力集中导致的连接盘变形，同时在承受扭矩载荷时，每个孔位的受力差值控制在极小范围内，不会出现单个紧固件过载断裂的问题。

　　设计这类零件的时候，首先要确定的是中心通孔的直径尺寸，这个尺寸需要和对接的轴径、管路外径做匹配，通常会按照配合公差要求预留合理的间隙或者过盈量，如果是用于传动对接的场景，中心孔和轴的配合多选用H7/k6的过渡配合，既保证装配时的便利性，也能避免运转过程中出现相对窜动。然后是安装孔的分布圆直径，这个参数直接决定了连接的力臂长度，在相同锁紧扭矩下，更大的分布圆直径可以提供更大的抗扭力矩，但是也要考虑对接部件的安装法兰尺寸，不能超出对接面的边界范围，否则会出现紧固件无法安装的问题。

　　安装孔本身的直径设计，需要匹配所选紧固件的外径，通常比螺栓公称直径大0.5到1毫米，预留一定的装配调整余量，抵消加工过程中带来的位置度误差，避免出现对接时孔位错位无法穿装螺栓的问题。连接盘的厚度设计需要结合承载需求计算，厚度过小会导致锁紧时盘面发生翘曲变形，破坏对接面的平面度，导致连接松动；厚度过大则会增加不必要的材料成本和整体重量，对于回转部件来说还会增大转动惯量，影响动态性能。

　　这类连接盘的两个端面都有较高的平面度和垂直度要求，尤其是和对接部件贴合的端面，平面度公差通常控制在0.02毫米以内，端面对中心孔轴线的垂直度公差也要控制在0.03毫米以内，这样才能保证两个对接部件装配之后的同轴度，避免出现偏载。如果是用于高速回转的场景，还需要在加工完成后做动平衡校正，去除不平衡量，避免高速运转时产生振动，影响整套设备的运行精度和使用寿命。

　　在实际选型应用的时候，首先要确认对接部位的轴径或者管路通径，匹配对应的中心孔尺寸，然后核对对接部件的安装孔位分布圆直径、孔数量、孔大小，保证连接尺寸完全匹配，同时还要根据实际传递的扭矩大小、承受的轴向载荷大小，选择合适的盘体厚度和材料，常规轻载场景可以选用45号钢做表面发黑处理，中等载荷场景可以选用40Cr调质处理，有耐腐蚀需求的场景则可以选用不锈钢材质加工。安装过程中，周向的螺栓需要按照对角顺序逐步锁紧，不能按圆周顺序一次性拧紧单个螺栓，避免盘面受力不均出现翘曲，锁紧扭矩也要按照螺栓的强度等级对应施加，保证每个螺栓的预紧力一致，让连接盘整体受力均匀。

　　这类结构看似简单，但是在整套设备的传动链路里属于非常关键的基础连接件，一旦设计或者安装不当，很容易出现连接松动、部件偏摆、螺栓断裂等问题，轻则导致设备运转异响、精度下降，重则可能引发传动部件飞出的安全事故，所以在建模设计阶段，就要把各个尺寸公差、形位公差、安装边界都考虑周全，不能只做外形的复刻，要结合实际应用场景的受力情况、装配需求做细节优化。比如在安装孔的位置可以做轻微的沉孔处理，让螺栓头能够完全沉入盘面以下，避免突出的螺栓头和周边部件发生干涉；盘体的外圆边缘可以做小尺寸的倒角处理，既去除加工毛刺，也能避免安装过程中锐边划伤操作人员；中心通孔的两端也需要做倒角，方便轴件或者管路的穿装引导，减少装配时的卡滞问题。
