石油钻井用节流管汇工业设备三维设计

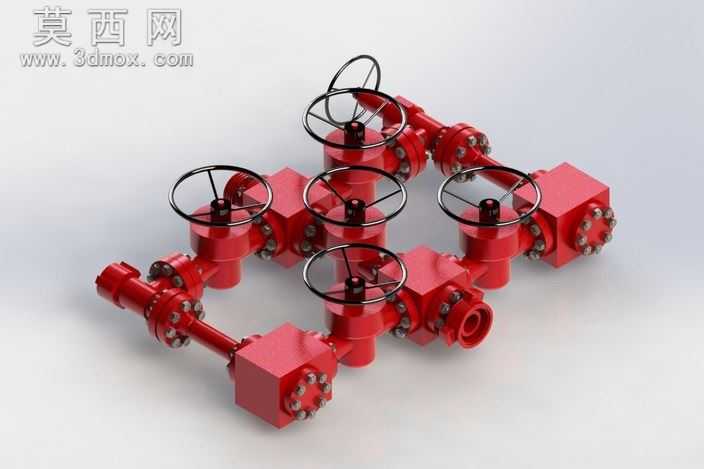

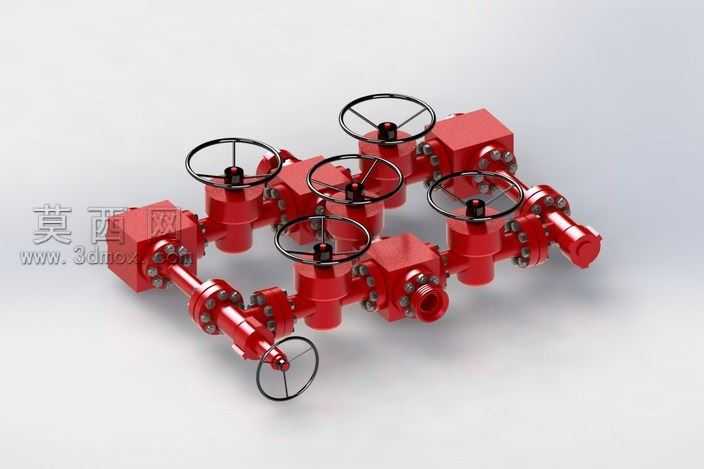

本模型为石油钻采作业所用的节流管汇三维设计成果，建模过程严格遵循石油行业井控设备的实际结构比例，在三维软件中首先完成整体框架的基准搭建，以管汇的主通径轴线为核心基准，依次排布各条分支管路、节流阀、平板阀的安装位置，确保各接口的法兰对位精度符合工业装配要求。建模阶段对每个手轮采用旋转凸台特征生成轮缘与轮辐结构，手轮表面的防滑纹理通过圆周阵列特征完成，还原真实阀门操作件的细节；阀体部分采用多实体建模方式，先构建主体承压壳体的基础轮廓，再通过布尔运算切除出内部流道、阀座安装腔、密封槽等内部结构，法兰连接端的螺栓孔采用圆周阵列排布，严格匹配API标准法兰的孔位尺寸。材质渲染阶段，承压阀体与管路部分统一赋予工业级防锈漆材质，调整材质的粗糙度参数模拟铸钢件喷涂后的哑光金属质感，手轮部分赋予黑色哑光工程塑料材质，金属螺栓、接头部分赋予镀锌亮面金属材质，通过环境光遮蔽效果强化各部件的装配层次，让整体模型的视觉效果贴近工业现场真实设备的外观。结构设计上完整还原了节流管汇的多通路布局，包含主节流支路、备用节流支路、放喷支路的完整管路走向，各阀门的操作手轮朝向均按照现场操作的人机工程要求设置，预留了足够的操作空间，管路连接部位的法兰、密封垫、紧固件均做了独立建模，可清晰展示管汇的装配关系。设计思路围绕井控作业的实际功能需求展开，确保各通路的通径尺寸、阀门配置符合节流压井作业的工况要求，模型可用于井控设备的结构教学、作业流程模拟演示、产品展示宣传等场景，所有部件的建模均采用参数化特征构建，可根据不同压力等级、通径规格的设计需求快速调整尺寸参数，完成同系列不同规格节流管汇的变型设计。
