箱式逆变器变压器站整体结构三维设计

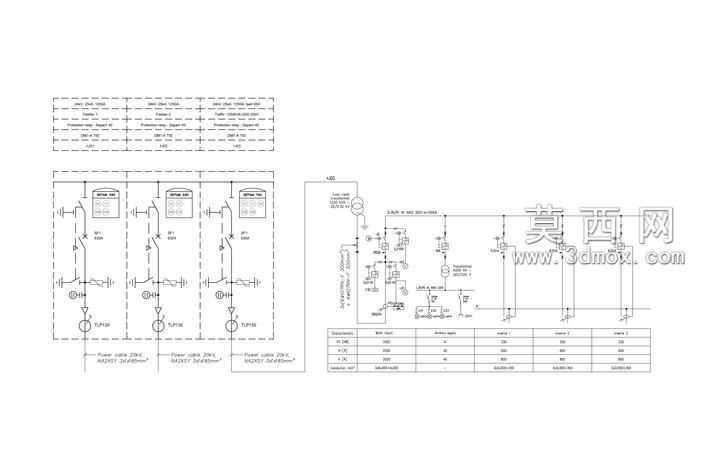

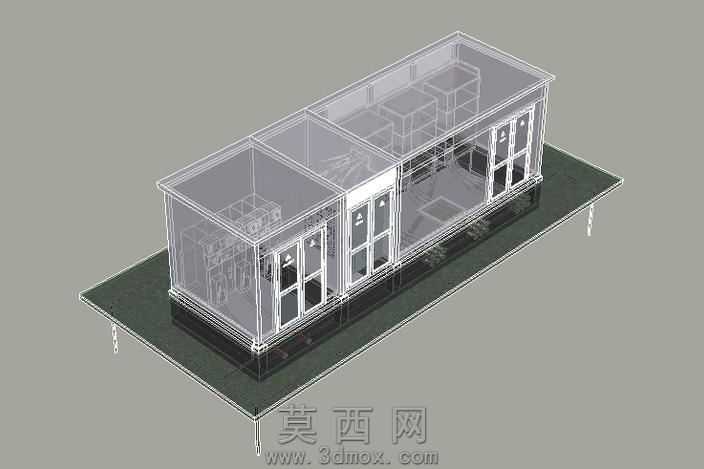

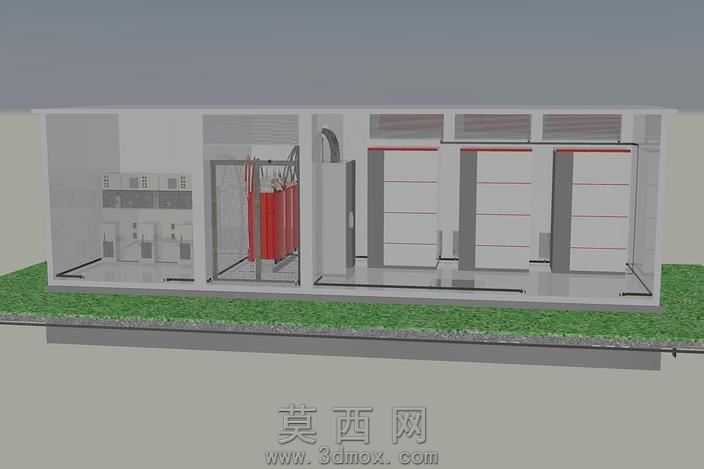

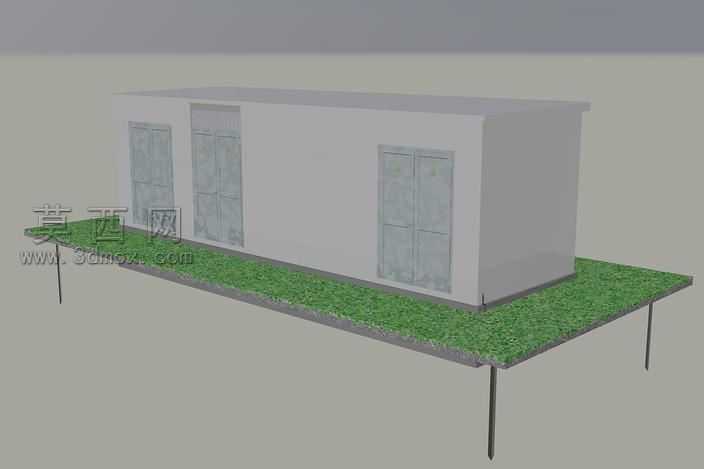

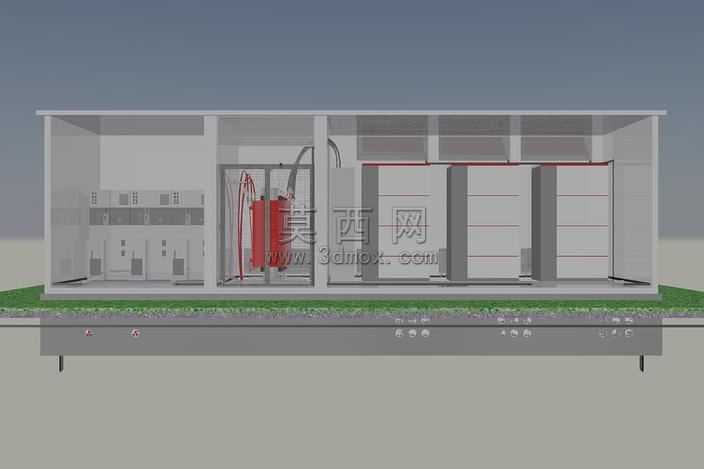

本模型为集成逆变功能的箱式变压器站整体三维设计成果，建模过程严格遵循箱式配电设备的实际布局规范，采用自底向上的装配建模逻辑完成全结构搭建。首先完成站体基础承载结构的建模，还原混凝土基座与站体底部的衔接构造，基座上方的仿真草皮装饰层也做了精细化的纹理还原，贴合户外预装式电站的实际场景特征。站体内部采用模块化分区设计，依次搭建高压进线舱、变压器主舱、逆变模块舱、低压出线舱四个独立功能区间，各舱室之间的隔断防护结构完全按照电力安全规范设置，预留了符合安全距离的检修通道与走线空间。变压器舱内还原了干式变压器的主体结构，包含铁芯、绕组、绝缘支撑件、接线端子等细节，绕组部分采用红色绝缘材质渲染，清晰区分高低压绕组的排布位置，配套的温控传感、散热风道结构也同步完成建模。逆变模块舱内排布三组标准化逆变功率柜，柜体的面板通风槽、门锁结构、状态指示灯位都做了细节还原，柜间的母排连接通道、接地铜排的走向都按照实际布线逻辑设计，舱室顶部的通风散热百叶、防尘滤网结构也完整呈现。高压舱内还原了高压进线柜、计量柜、负荷开关的排布，操作面板的仪表位、操作手柄位置都符合实际设备的人机工程设计。材质渲染方面，站体外围护结构采用哑光金属板材材质，基座采用混凝土哑光质感，内部电气元件根据功能区分绝缘材质、金属导电材质、工程塑料材质的不同表现，接地部件采用黄绿双色标识材质，母排按照相序区分红、黄、绿三色材质，整体渲染效果清晰区分各功能部件，直观展现设备的结构组成。设计过程中充分考虑预装式电站的集成化特性，将逆变功能与变压功能整合在同一箱式壳体内，压缩整体占地面积，各模块的安装定位都预留了标准安装接口，可直接用于方案展示、结构校验与施工交底参考，完整还原了箱式逆变变压器站的内外部构造与功能布局逻辑。
