80千伏安户外箱式变电站结构设计

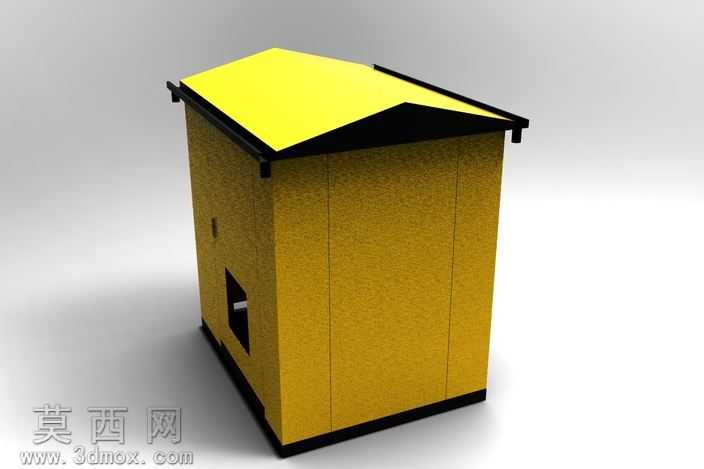

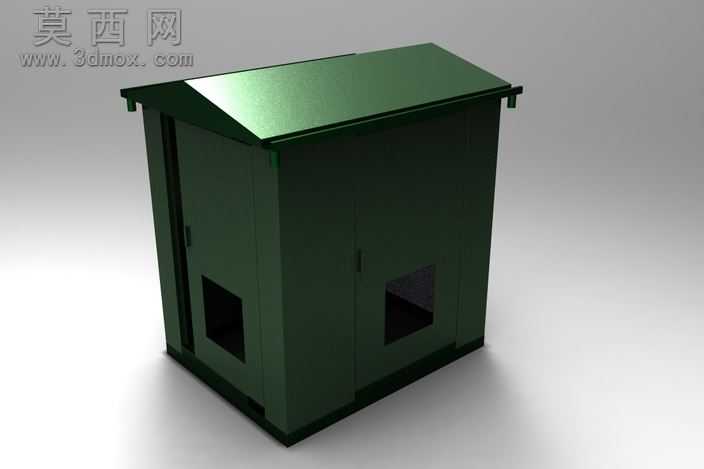

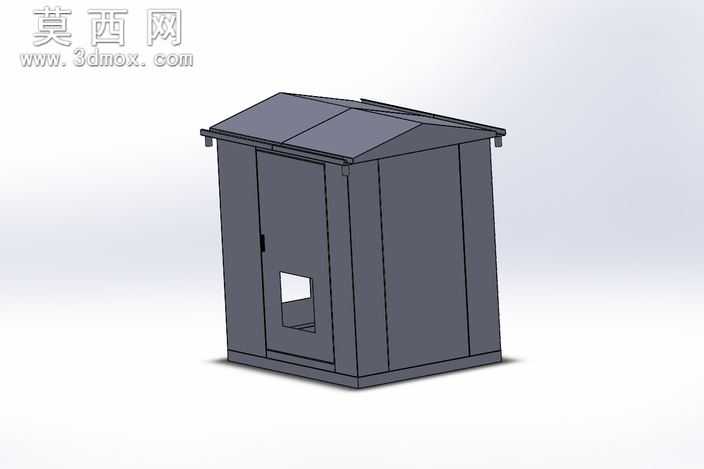

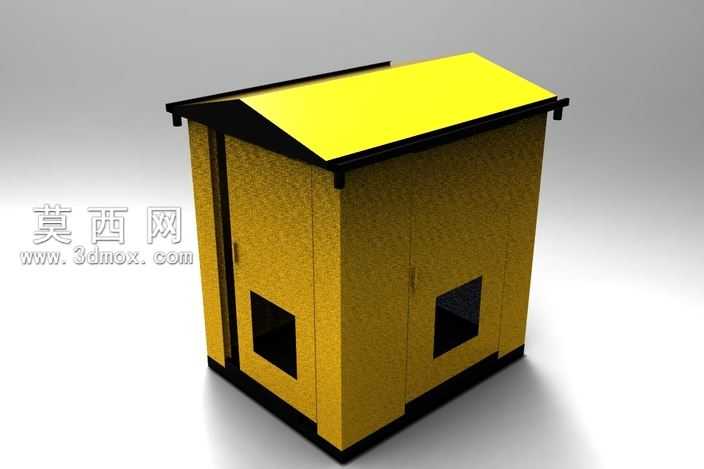

本作品为80千伏安户外箱式变电站的三维结构设计，建模过程中严格遵循户外电力设备的防护规范与尺寸要求，采用自底向上的建模逻辑完成整体搭建。首先搭建底部承重基座结构，基座预留设备安装固定点位与线缆进出通道，边缘做加厚处理以提升户外放置的承重能力与抗形变性能，建模时对基座的拼接缝隙做了密封结构预留，满足户外防雨防尘的基础要求。主体箱体部分采用模块化拼接设计，将侧壁、门板、顶板拆分为独立建模单元，侧壁板材做了等厚处理并预留内部设备安装的导轨卡槽，门板区域设置了观察窗开口与门锁安装位，观察窗位置经过尺寸校核，可在不开启箱门的情况下观察内部设备的运行状态，门板与侧壁的连接位置预留了铰链安装位与密封胶条卡槽，保证闭合后的密封性能。顶部采用双坡斜顶结构设计，坡度经过合理计算可快速排走雨水，避免顶部积水渗漏，顶板边缘做外伸式檐口设计，可引导雨水远离箱体接缝位置，提升户外使用的防水可靠性。材质渲染阶段，箱体主体采用哑光深灰色金属材质模拟户外冷轧钢板喷塑的真实质感，表面添加细微的颗粒纹理还原实际工艺效果，观察窗位置采用半透明磨砂玻璃材质，基座部分采用稍深的哑光材质区分结构层次，整体渲染采用柔和的漫反射光照，清晰呈现箱体的结构轮廓与拼接细节，无过度光影效果干扰结构展示。设计过程中充分考虑户外箱变的实际使用需求，整体结构紧凑规整，各部件的安装位预留准确，既满足内部变压器、配电组件的安装空间要求，也兼顾了户外防护、检修操作的实用性，所有结构尺寸均经过比例校核，可直接用于方案展示、结构优化或生产参考。
