双铰接式传动连接关节结构设计

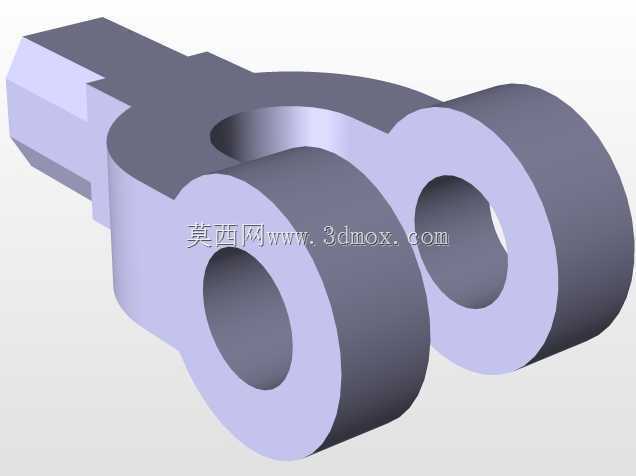

　　在各类需要实现角度补偿、多自由度传动连接的机械结构中，铰接关节是承担载荷传递、相对运动约束的核心基础零件，这类零件广泛应用在工业机械臂连杆连接、工程机械执行机构铰接点、输送设备摆动组件、液压元件连接端等场景，其结构合理性直接决定整套机构的运动精度、载荷承载能力与服役寿命。本次设计的双铰接关节采用一体成型的主体结构，设置两个同轴度严格管控的铰接孔位，同时在主体一侧延伸出扁榫式连接端，可与对应带槽的传动杆件实现无相对转动的刚性插接，避免铰接部位在扭矩传递过程中出现附加偏转。从实际工况适配角度出发，这类双孔铰接关节主要用于需要实现两个平行铰接轴同步联动的传动场景，比如平行四边形连杆机构的中间连接节点、摆动导杆机构的从动端连接、

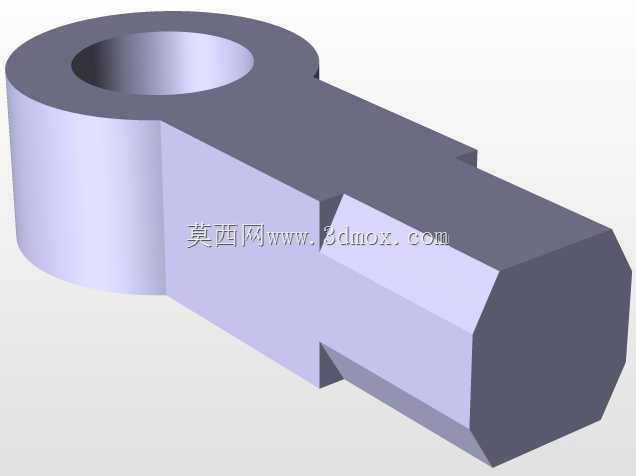

　　工程机械铲斗连杆组的中间铰接位，相比单孔铰接耳，双孔结构可同时连接两个独立的运动杆件，在相同安装空间内大幅提升结构集成度，减少零散铰接零件的数量，降低装配累积误差。设计过程中首先围绕载荷边界展开结构核算，两个铰接孔的孔径根据配套铰接销轴的剪切强度确定，孔壁厚度按照接触应力要求做等强度优化，避免局部应力集中导致的孔位变形；两个铰接孔的中心距根据机构运动行程计算确定，中心距公差控制在IT7级精度范围内，保证运动过程中不会出现卡滞或间隙过大的冲击问题。主体延伸出的扁榫连接端，其截面尺寸按照传递扭矩的最大值做抗扭截面核算，榫端两侧设置过渡圆角，避免插接部位出现应力集中断裂，扁榫与配合件的槽位采用H7/h6的间隙配合，既保证装配便利性，

　　又能避免扭矩传递过程中出现旷量。从安装边界来看，该关节的整体外轮廓做了圆角过渡处理，两个铰接孔的外圆端面与相邻安装件的间隙预留不小于2mm，避免运动过程中出现端面摩擦；扁榫连接端的插入深度根据配合槽的深度确定，插入后通过横向销钉实现轴向锁定，防止工作过程中出现轴向窜动。铰接孔内部预留润滑脂槽的安装空间，可在装配时压入含油衬套，降低铰接销轴与孔壁的摩擦系数，减少日常维护频次。结构建模过程中，对所有棱边做了R0.5-R2mm的倒钝处理，避免加工和装配过程中出现锐边划伤，同时去除所有非必要的冗余材料，在保证结构强度的前提下降低零件整体重量，适配轻量化设备的设计需求。针对不同工况的载荷差异，该关节结构可通过调整铰接孔壁厚、中心距尺寸、

　　扁榫截面参数快速衍生出适配不同载荷等级的变体，无需重新调整整体拓扑结构，大幅缩短同系列零件的设计迭代周期。在实际装配验证环节，该结构的双孔同轴度、扁榫对称度等关键形位公差均可通过常规三坐标检测设备完成校验，加工工艺性良好，可采用45号钢模锻成型后做调质处理，也可根据耐腐蚀需求采用不锈钢材质铣削加工，适配不同行业的使用环境要求。
