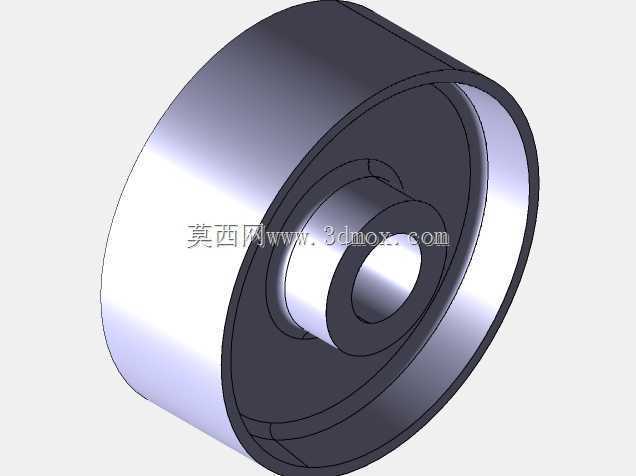

交流稳压器内置带轴套轮盘结构件

　　该轮盘类结构件是交流稳压器调压传动系统中的核心回转执行部件，主要承担调压触头的承载与回转传动功能，在交流稳压器的实际运行场景中，这类部件直接决定了调压过程的动作平顺性与接触稳定性，是保障稳压器输出电压精度的关键机械载体。从实际应用场景来看，这类带同轴轴套的轮盘结构，多适配于接触式自耦调压器结构的交流稳压器，安装在调压器铁芯的中心转轴位置，外侧轮面可配合传动带或摩擦轮接收驱动机构的动力，内侧轴套与中心固定轴形成回转配合，轮盘端面预留的安装位用于固定碳刷架组件，当驱动机构带动轮盘转动时，碳刷会沿着调压器线圈的裸露端面平滑滑动，通过改变线圈匝数比实现输出电压的动态调整，整个动作过程中轮盘的径向跳动量、

　　端面平面度直接影响碳刷与线圈的接触压力，若形位公差控制不当，极易出现碳刷跳动打火、接触电阻波动过大的问题，进而导致输出电压不稳、碳刷异常磨损等故障。从设计思路层面拆解，该结构采用了一体式轮体与同轴轴套的整合设计，摒弃了传统分体式轮盘与轴套过盈配合的装配方案，有效避免了长期回转过程中配合面松动、同轴度偏移的问题；轮体外缘做了等厚度的筒状延伸设计，既可以作为带传动的配合面，也能提升整个轮体的径向结构刚度，减少回转过程中的弹性形变；中心轴套的内孔尺寸与稳压器中心转轴的安装直径做了公差匹配，轴套长度根据转轴的支撑跨距设计，保证足够的配合接触长度，避免回转过程中出现卡滞或晃动；轮盘内侧的环形空腔结构，

　　一方面是为了避让调压器中心位置的铁芯凸起结构，预留足够的装配安全间隙，另一方面也能减少不必要的材料使用，降低部件自重，减少回转过程中的转动惯量，提升调压动作的响应速度。从外形尺寸与安装边界来看，该轮盘的最大外径根据稳压器的额定容量匹配设计，不同容量等级的稳压器对应不同的轮盘外径，以匹配所需的碳刷移动行程；中心轴套的内孔直径与稳压器中心转轴的直径一致，轴套端面与轮盘端面的平行度公差控制在0.02mm以内，保证碳刷安装后与线圈端面的平行度符合要求；轮盘的总厚度根据碳刷架的安装空间设计，轮体外侧的筒状延伸部分外径与传动机构的驱动轮尺寸匹配，传动中心距按照标准带传动的中心距范围设计，避免出现皮带打滑或张紧力过大的问题；

　　安装时需要保证轮盘的回转中心与调压器线圈的中心完全重合，偏心量控制在0.05mm以内，否则会导致碳刷在行程两端出现接触压力不均的问题，影响调压范围与接触可靠性。在实际结构验证过程中，这类轮盘结构需要重点校核回转过程中的动平衡性能，由于轮盘属于连续回转部件，若质量分布不均，长期运行会出现振动噪音，同时会加剧转轴与轴套的磨损，因此设计时在轮盘的非安装面做了等壁厚处理，尽可能减少质量偏心；轴套内孔的表面粗糙度需要控制在Ra1.6以下，降低与转轴的摩擦系数，同时配合润滑脂填充槽的设计，保证长期运行的润滑效果，减少维护频次；轮盘端面的碳刷安装位做了定位凸台设计，保证碳刷架安装后位置精度一致，不需要反复调整即可保证碳刷与线圈的接触位置符合设计要求。这类结构的设计难点在于平衡结构刚度与自重的关系，若轮体刚度过小，回转过程中出现端面形变，会直接导致碳刷接触不良；若自重过大，则会增大驱动机构的负载，提升驱动电机的功率要求，同时增加转动惯量，导致调压动作的响应滞后，因此在结构设计时通过内侧环形空腔的尺寸优化，在保证轮体径向与端面刚度满足使用要求的前提下，尽可能去除多余的材料，实现刚度与重量的最优匹配。
