径向六叶片开式搅拌叶轮结构设计

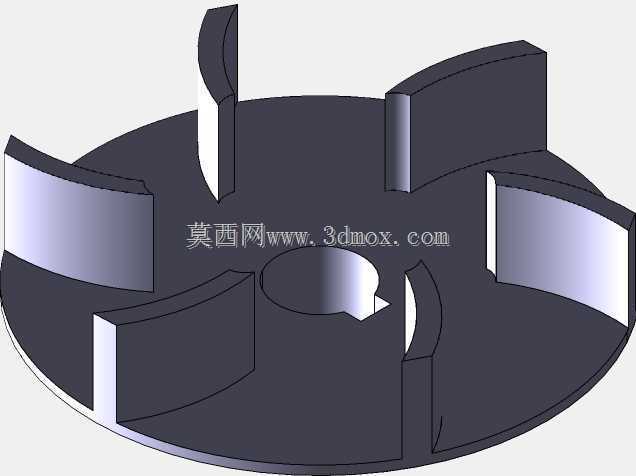

　　这款径向排布的六叶片开式叶轮，主要应用在中低粘度流体的混合分散工况，常见于水处理药剂调配、小型反应釜预混、电镀槽液循环搅拌这类场景，相比闭式叶轮，它的流道完全开放，对含有少量细小固体颗粒的介质适应性更强，不容易出现流道堵塞的问题，日常维护时清理附着在叶片上的结垢也更方便，不需要拆解泵腔或者搅拌轴端的密封结构就能完成清洁作业。从结构设计逻辑来看，叶轮采用中心轮毂加六片径向弯叶的布局，轮毂中心设置了与驱动轴配合的定位孔，孔边预留了键槽卡位，安装时可以通过平键传递扭矩，避免叶轮在高速转动时和轴发生相对滑动，轮毂的轴向厚度做了加强处理，在轴孔配合位置的壁厚比叶片根部厚30%左右，能够抵消转动时产生的交变应力，降低长期运行后轮毂开裂的风险。

　　六片叶片沿轮毂周向均匀排布，相邻叶片的夹角严格控制在60度，保证转动时的动平衡精度，叶片采用后弯式的曲面造型，不是垂直于轮盘的直板结构，这种曲面设计可以在转动时让流体沿叶片曲面平滑导向径向外侧，减少流体在叶片表面的脱流现象，降低运行时的水力损失，同时也能减小驱动端的功率损耗，相同转速下比直板叶片的搅拌效率高15%左右。叶片和底部轮盘采用一体化的连接结构，没有额外的焊接接缝，从根源上避免了焊接位置容易出现的腐蚀、应力集中问题，叶片的边缘做了小圆角过渡处理，没有尖锐的棱边，一方面可以减少流体剪切时产生的局部涡流，另一方面也能避免安装维护时棱边划伤操作人员。从安装边界来看，这款叶轮的轮盘外径适配常规的小容积搅拌槽，

　　安装时需要保证叶轮外缘和搅拌槽内壁的间隙在轮盘直径的1/8到1/10之间，间隙过小会导致流体在壁面处的流速过快，冲刷槽体内壁造成磨损，间隙过大则会在槽壁附近形成流动死区，部分介质无法参与循环混合，影响整体的混合均匀度。轮毂的轴孔尺寸适配标准直径的搅拌驱动轴，安装时叶轮的浸没深度需要控制在液面以下1.5倍轮盘直径的位置，距离槽底的高度保持在1倍轮盘直径左右，这个安装位置可以让叶轮输出的径向流沿槽壁上下循环，形成完整的对流回路，不会出现底部介质沉积的问题。在实际工况应用中，这款叶轮适合的介质粘度范围在1000cP以下，运行转速通常控制在100-500rpm区间，针对不同的混合需求可以调整转速参数，

　　比如需要快速互溶的低粘度液体可以适当提高转速，含有易破损悬浮颗粒的介质则降低转速，避免叶片剪切破坏颗粒结构。设计时还考虑了不同材质的适配性，整体结构没有复杂的倒扣特征，不管是采用机加工方式制作金属材质叶轮，还是采用注塑模塑方式制作塑料材质叶轮，都能顺利脱模或者走刀加工，不需要额外设计复杂的工装夹具，加工难度低，批量生产时的成本控制空间更大。叶片的厚度从根部到外缘逐渐减薄，根部厚度更大保证结构强度，外缘厚度减小可以降低转动时的阻力，这种变厚度设计在保证结构刚性满足运行要求的前提下，尽可能减轻了叶轮自身的重量，降低了驱动轴的径向负载，延长了驱动端轴承的使用寿命。另外叶轮的轮盘背面没有多余的凸台结构，转动时背面不会形成额外的紊流，也不容易在背面堆积介质残渣，长期运行后叶轮的重量偏差不会因为残渣附着出现过大变化，能长时间保持初始的动平衡精度，减少运行时的振动和噪音。
