交流稳压器用同轴连接轴结构设计

　　这款轴类零件主要应用于交流稳压器的内部传动与定位环节，在稳压器调压机构中承担扭矩传递、部件同轴定位的核心作用，是保障碳刷平稳滑动、调压动作精准执行的关键基础零件。从实际工况来看，交流稳压器长期处于连续通电运行状态，内部调压组件需要根据输入电压波动实时调整位置，这就要求配套的连接轴既要具备足够的抗扭刚度，避免反复换向转动过程中出现形变滞后，又要保证同轴度公差控制在合理区间，防止轴件转动时出现径向跳动，带动碳刷组件偏移既定轨迹，造成调压接触不良、输出电压波动超差的问题。

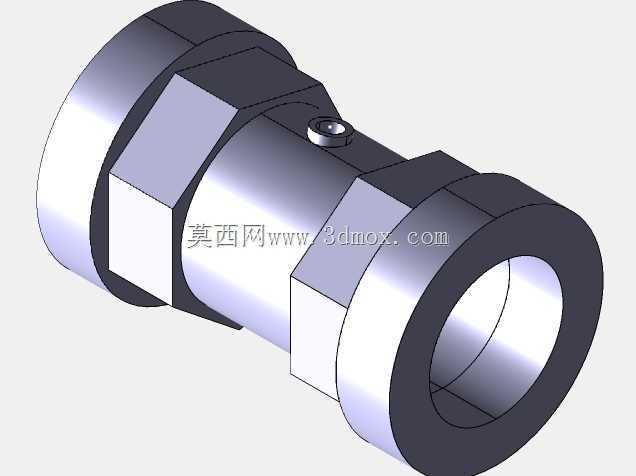

　　设计过程中首先明确了安装边界约束：轴件两端需要分别对接稳压器的调压驱动端与碳刷架安装座，两端的内孔直径匹配对应对接轴的外径公差，采用过渡配合的公差带设计，既保证装配时的定位精度，又避免过盈量过大造成装配应力集中，长期运行出现配合面磨损。轴身中部设计的六方结构，并非出于外观考量，而是为了方便装配时使用扳手夹持固定，在锁紧两端紧定螺钉时提供足够的反扭矩，避免轴件跟转造成配合错位，同时六方结构的平面也可以作为周向定位基准，配合侧面的紧定螺钉孔，实现轴件与对接部件的周向固定，防止传动过程中出现相对打滑。

　　轴身的径向尺寸经过反复校核，在满足抗扭强度要求的前提下尽可能控制轴径，避免占用过多稳压器内部的安装空间，毕竟台式交流稳压器的内部腔体空间十分紧凑，过大的轴径会挤压周边布线、散热通道的布置空间。两端的轴肩结构承担轴向定位功能，装配时轴肩端面贴合对接部件的安装端面，即可快速确定轴件的轴向安装位置，不需要额外加装定位挡圈，减少了零件数量与装配工序，也降低了后续运维的备件更换难度。侧面的紧定螺钉孔采用垂直于轴线的设计，螺钉拧紧后端部顶在对接轴的定位坑内，既可以传递周向扭矩，又能限制轴件的轴向窜动，相比键连接的结构，这种紧定螺钉固定的方式更适合小扭矩、低转速的调压传动场景，加工难度更低，装配调整也更灵活，当需要调整碳刷初始位置时，只需要松开紧定螺钉即可转动轴件调整角度，不需要拆卸整个组件。

　　从实际使用场景出发，这款轴件的表面粗糙度要求也做了针对性设定：两端内孔与对接轴配合的表面粗糙度控制在Ra1.6，保证配合面的接触均匀性，减少转动过程中的磨损；轴身外圆非配合面的粗糙度控制在Ra3.2，不需要过高的加工精度，控制加工成本；六方结构的夹持面粗糙度控制在Ra6.3即可，满足扳手夹持的摩擦力要求即可。材质选择上优先考虑45号钢调质处理，调质硬度控制在HB220-250，既具备足够的强度抵抗传动扭矩，又有不错的韧性，避免长期交变载荷下出现断裂问题，表面做发黑处理，提升防潮防锈能力，适配稳压器内部可能存在的凝露、积尘等复杂运行环境，延长零件的使用寿命。

　　在安装适配性上，这款轴件的总长度经过精准核算，安装后两端不会突出对接部件的安装端面，避免与周边的线圈支架、绝缘挡板产生运动干涉，轴身的最大回转半径也经过校验，转动过程中不会触碰周边的布线与电子元件，保障稳压器内部的绝缘安全距离。设计时也充分考虑了加工工艺性，所有的外圆、内孔都可以在普通车床上一次装夹完成加工，六方结构可以通过铣削加工成型，紧定螺钉孔采用钻床加工即可，不需要特殊的加工设备，普通的机械加工车间就可以完成量产，加工成本可控，适合稳压器批量生产时的配套需求。实际运行过程中，这款轴件的转动阻力很小，因为配合面的公差设计合理，不会出现卡滞问题，能够精准跟随驱动端的动作转动，带动碳刷在调压线圈表面平稳滑动，保证输出电压的调节精度，不会因为轴件的传动间隙造成调压滞后或者电压跳变的问题，完全满足中小功率交流稳压器的传动定位需求。
