铜质异形弯通管路连接接头结构

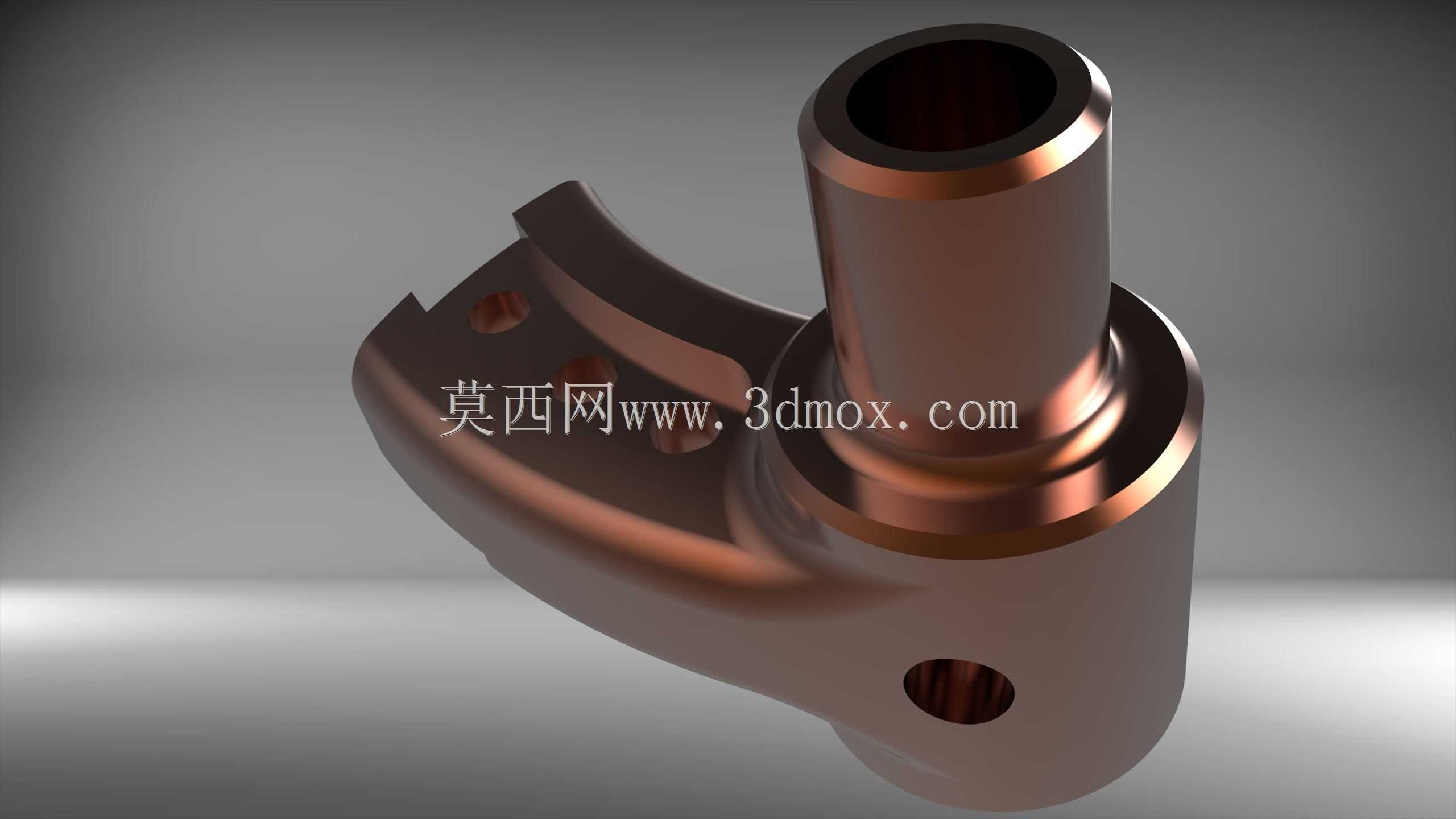

　　这类带侧伸弯臂的铜质接头，在中低压流体输送回路里的应用场景十分广泛，小到小型液压站的分支油路、气动控制回路的气路转接，大到制冷机组的冷媒管路连接、润滑系统的油路分配，都能见到这类结构的身影。它的核心作用是实现垂直方向主管路与侧向分支管路的连通，同时通过本体上的安装孔完成自身在设备机架或阀块上的固定，避免管路运行过程中因流体脉动、设备振动出现接头松脱、管路错位的问题。从结构设计逻辑来看，主体上部的空心圆柱段是主管路插接端，外圆做了多道阶梯环槽，不是为了装饰，而是用来安装O型密封圈或者卡套结构，保证管路插接后的密封性能，避免流体泄漏，内孔的粗糙度要求控制在Ra1.6以内，减少流体流经时的阻力损失，同时避免内壁毛刺在长期流体冲刷下脱落，

　　污染回路内的介质。下部的主体基座是整个零件的受力核心，侧向伸出的弯臂结构不是随意做的弧形，是经过管路走向校核的，弯臂内部的流道做了平滑圆弧过渡，没有直角拐点，能最大程度降低流体在转向处的压损，同时减少流道内的涡流产生，降低管路运行时的振动和噪音。基座侧面的横向通孔是安装定位孔，用来穿装固定螺栓，安装时需要注意这个孔的轴线与上部主管路轴线的垂直度公差，控制在0.05mm以内，不然安装后主管路会出现偏斜，强行对接管路会产生额外的装配应力，长期运行容易出现接头断裂的问题。弯臂上的两个小沉孔，是用来安装旁通管路或者测压接头的预留接口，沉孔的深度和底孔直径都有严格的公差要求，保证外接元件拧入后端面能完全贴合密封面，不会出现渗漏。

　　从安装边界来看，这类接头的上部插接段长度需要匹配对应管路的插入深度，不能过长也不能过短，过长会导致管路插接不到位，密封件无法完全贴合密封面，过短则会减少管路与接头的配合长度，降低连接强度。基座底部的安装平面需要做铣平处理，平面度控制在0.02mm以内，安装时与安装面之间可以根据介质特性选择加装紫铜密封垫或者组合密封垫，进一步提升密封可靠性。设计这类零件的时候，首先要根据回路的工作压力、介质特性选择合适的铜材牌号，一般润滑系统、液压系统用的这类接头多选用铅黄铜，切削性能好，同时具备足够的强度和耐腐蚀性，制冷回路用的则会选用紫铜材质，韧性更好，方便管路焊接。流道的直径设计要匹配管路的通径要求，不能出现通径突变的情况，

　　弯臂处的流道转弯半径至少要大于流道直径的1.5倍，避免流阻过大。另外还要考虑零件的加工工艺性，上部的阶梯轴、基座外圆、弯臂曲面都可以通过数控车削结合三轴铣削完成加工，不需要特殊的工装夹具，适合批量生产，加工完成后需要做去毛刺处理，尤其是流道内部的毛刺必须彻底清理干净，避免装配后随介质进入系统，损坏阀类元件。在实际选型替换的时候，除了核对通径尺寸、安装孔位尺寸，还要注意接头的工作压力等级是否匹配回路要求，铜质接头一般适用于16MPa以下的中低压回路，高压回路则需要更换钢制接头，不能随意替换。另外安装时的拧紧力矩也要控制在合理范围，铜材质地较软，力矩过大容易导致螺纹滑牙、本体变形，力矩过小则会出现密封不严的问题。
