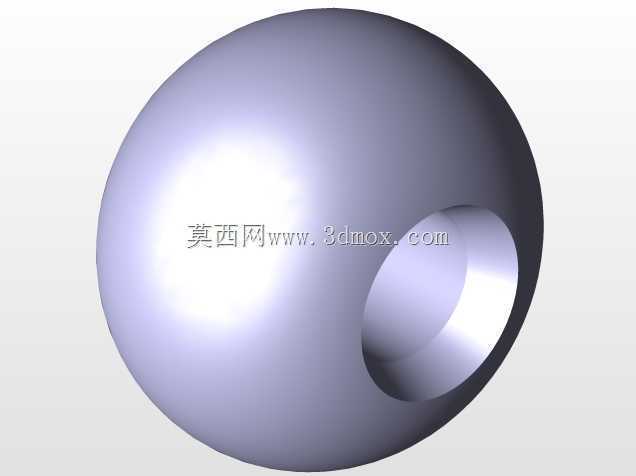

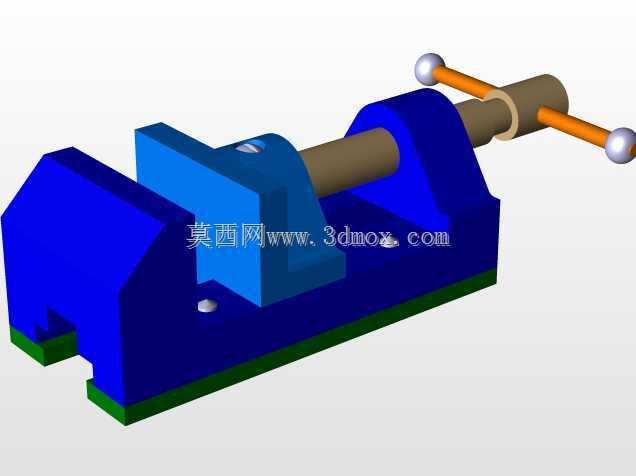

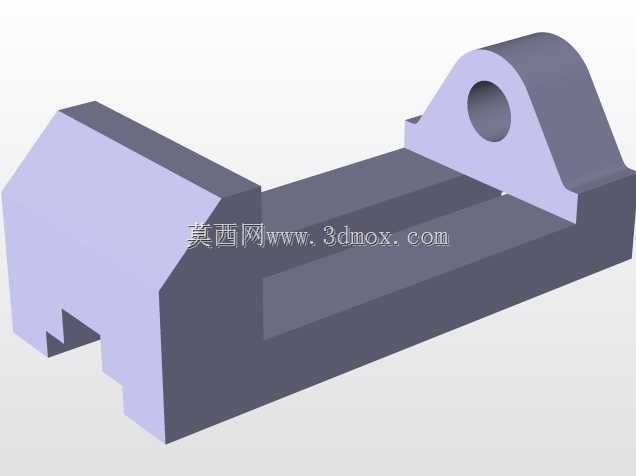

带侧孔球形夹紧工装构件

　　在工装夹具的实际设计应用里，这类带侧孔的球形构件是手动、气动夹紧单元里的核心传力零件之一，常见于焊接工装、机加工定位夹具的压紧端，也会用在快换夹具的锁紧副里，替代传统的平压头来适配弧面、异形面工件的压紧需求，避免压伤工件表面的同时保证压紧力的均匀传递。从结构设计逻辑来看，主体采用整球构型的核心考量是球面可以在一定角度范围内自适应偏转，当被夹紧工件的表面存在角度偏差、或者工装安装存在小范围装配误差时，球面的自位特性可以让压紧面始终和工件表面贴合，不会出现局部点接触导致的压痕或者夹紧力不足的问题。侧部的通孔是核心的连接传力结构，孔的轴线不经过球心，而是按照夹紧行程的杠杆比偏移设定距离，当拉杆或者压杆穿过这个侧孔施加拉力或者推力时，

　　球体可以在夹具的导向套内做小幅度的转动，进而带动压头完成夹紧、松开的动作，这种偏心孔的设计可以在较小的驱动行程下获得足够的压紧行程，同时具备一定的自锁特性，当夹紧力施加到位后，切削过程中的振动不会导致夹紧副松脱。建模过程中首先确定球体的基准直径，这个尺寸直接决定了构件的承载能力，直径越大对应的允许夹紧力上限越高，同时要匹配夹具导向套的内径尺寸，保证球体和导向套之间的间隙控制在0.02-0.05mm之间，间隙过大会导致夹紧时球体晃动，定位精度下降，间隙过小则会在有切屑、切削液进入的时候出现卡滞，无法正常动作。侧孔的设计需要重点校核孔壁的强度，因为传力过程中孔壁会承受杆类零件的剪切力和挤压力，孔的边缘要做0.2-0.5mm的倒角处理，

　　避免装配时刮伤连接杆的表面，同时减少应力集中，防止反复夹紧松开的循环载荷下孔口出现裂纹。安装边界方面，这类球形夹紧构件的安装空间需要预留足够的偏转余量，球体在导向套内部的伸出长度要保证在最大夹紧行程下，球体不会从导向套内脱出，同时导向套的入口处要做圆弧过渡，避免球体偏转时和导向套棱边出现硬接触，磨损球面影响转动灵活性。实际生产中这类零件一般采用轴承钢加工，整体淬火后硬度达到HRC55-60，表面做抛光处理降低摩擦系数，保证转动的顺滑性，侧孔的内孔精度要达到H7级，和连接杆的配合间隙控制在合理范围，避免传力过程中出现旷量。在焊接工装的应用场景里，这类构件可以配合万向压臂使用，针对管材、型材的焊接定位，球形结构可以自适应管材的圆弧面，

　　相比传统的平压头，接触面积更大，夹紧时不会把薄壁管材压变形，同时焊接过程中的飞溅如果附着在球面上，因为球面是光滑曲面，清理起来也比异形结构方便很多。在机加工夹具的应用中，这类构件常用来做侧面的辅助支撑夹紧，尤其是针对铸件毛坯面的定位，球面可以自适应毛坯面的凹凸不平，保证每个夹紧点都能可靠接触，不会因为毛坯面的尺寸差导致部分夹紧点悬空，加工过程中出现工件振颤的问题。设计时还要考虑球体的行程限位，在夹紧和松开的两个极限位置，要保证球体的偏转角度不超过设计值，避免侧孔和导向套内壁发生干涉，同时要预留润滑通道，定期向导向套和球体的配合面注入润滑脂，减少长期使用的磨损，延长构件的使用寿命。
