阀体阀门键孔加工专用夹持工装

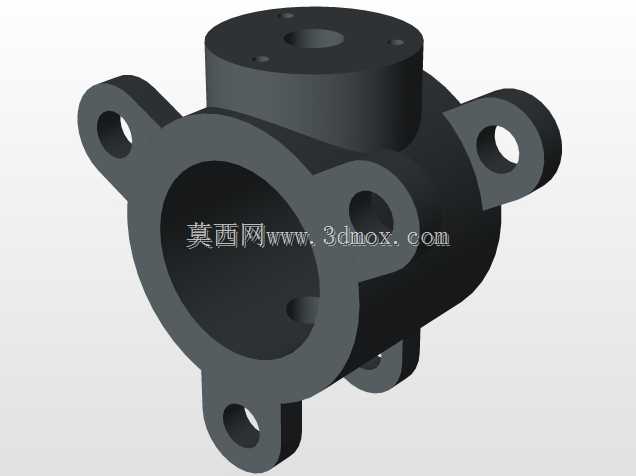

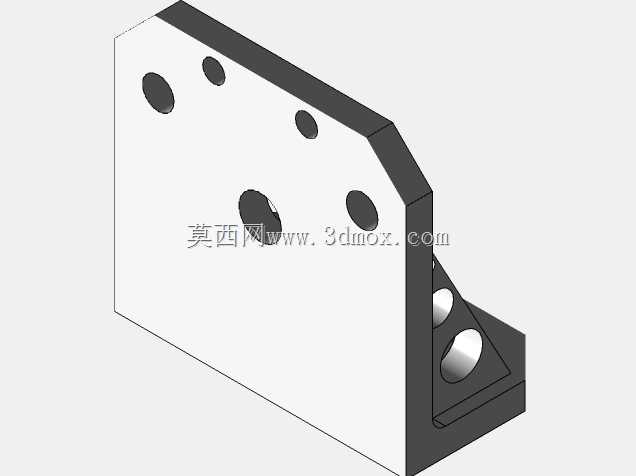

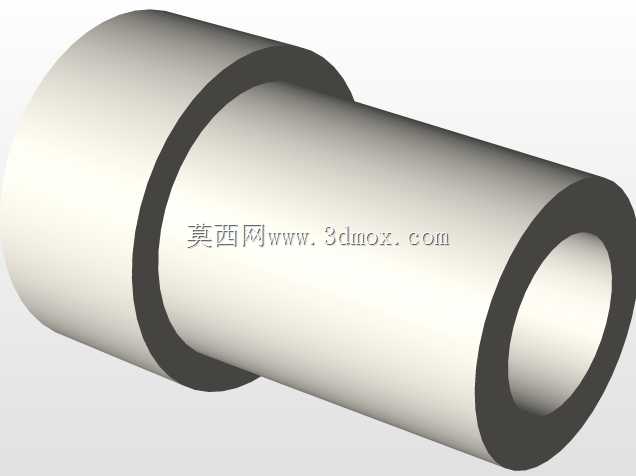

在阀门制造的机加工环节，阀体类零件的键孔加工一直是装夹定位的难点，这类零件多为异形铸造成型，外形无规则定位基准，常规平口钳或通用卡盘装夹时极易出现装夹变形、定位偏移的问题，直接导致键孔的位置度、对称度超差，后续装配时键配合卡滞，甚至影响阀门的启闭同轴度。这套夹持工装正是针对阀体阀门键孔加工工序开发的专用定位夹紧结构，适配钻床、铣床的加工工位装夹需求。从结构设计逻辑来看，工装首先设置了与阀体铸造外形贴合的仿形定位基座，基座的型面完全匹配对应规格阀体的外轮廓弧度，放置工件时可直接实现粗定位，无需反复找正工件中心，大幅降低装夹辅助时间。夹紧单元采用多点浮动压头设计，压头接触工件的位置避开了键孔加工的走刀路径，同时浮动结构可自适应阀体铸造面的尺寸公差，避免单点夹紧力过大造成的薄壁阀体变形，夹紧力的作用点均落在阀体的刚性加强筋位置，保证加工过程中工件无窜动。工装的安装边界可适配常规机用工作台的T型槽间距，底座设置了标准定位键槽，安装时可直接与工作台的T型块配合锁紧，无需额外制作转接板。在实际加工场景中，工人只需将待加工阀体放置在仿形定位座上，扳动夹紧手柄即可完成装夹，加工过程中刀具沿预设路径走刀加工键孔时，工装的避让槽可完全避开刀具行程，不会出现撞刀风险。这套工装的定位重复精度可控制在0.02mm以内，能稳定保证键孔与阀体安装基准的位置公差，相比通用装夹方式，单件装夹时间可缩短60%以上，同时大幅降低了对工人操作技能的要求，新入职的机加工操作人员经过简单培训即可完成装夹作业，有效提升阀体键孔加工工序的批次合格率。工装的夹紧力调节范围可适配不同壁厚的阀体加工需求，针对薄壁小型阀体可调低夹紧力避免夹伤工件，针对大口径重型阀体可调高夹紧力保证装夹刚性，加工过程中可承受铣削、钻削的切削冲击力，不会出现工件移位导致的加工报废问题。
