多铰接耳式机器人传动连接构件

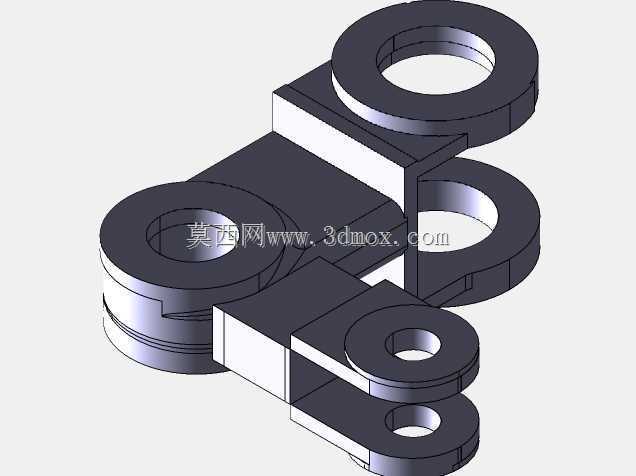

　　在工业机器人关节模组、小型协作机械臂以及自动化流水线末端执行器的结构设计中，铰接连接构件是承担动力传递、相对转动约束与载荷分散的核心基础件，本次梳理的这款多耳式连接结构，正是针对小载荷多自由度铰接场景开发的典型机械构件。从实际装配场景来看，这类构件常布置在机械臂相邻连杆的衔接位置，一端通过大直径铰接孔与驱动侧的关节输出轴形成回转副，另一端的两组平行双耳结构则配套销轴，对接从动侧连杆或者末端夹爪的安装座，中间的立板分隔结构让两侧铰接点位保持固定跨距，避免传动过程中连杆出现侧向偏摆，在分拣机器人、教学实训机械臂、轻载搬运机械手的小臂关节处十分常见。设计阶段首先要敲定的是各个铰接孔的中心距参数，大孔的孔径匹配标准关节轴承的外圈尺寸，

　　小孔的同轴度公差需要控制在IT7级以内，保证销轴穿入后两侧耳板的转动顺滑无卡滞；构件主体采用等厚板材铣削成型的思路，中间连接臂的截面厚度根据额定倾覆力矩核算，在耳板与连接臂的交接位置做了局部加厚过渡，消除应力集中带来的断裂风险，所有孔口位置都预留了轴承或者轴套的安装台阶，端面加工出沉槽用于容纳孔用挡圈，防止铰接轴在往复转动中出现轴向窜动。外形边界上，构件整体呈错落的阶梯式布局，三个铰接点位不在同一平面，通过弯折式的连接臂形成空间错位，安装时需要提前校核相邻连杆的摆动包络空间，大孔端的外圆轮廓做了整圆加厚，提升孔壁的抗挤压能力，双耳端的两片耳板间距恰好容纳对接连杆的端部厚度，装配后无需额外加装隔套就能保证轴向间隙。从受力特性来看，

　　该构件同时承受铰接处的径向剪切力和机械臂启停带来的交变弯矩，材质一般选用45号钢调质处理或者6061铝合金硬质阳极氧化，钢件场景下表面做发黑防锈处理，铝合金件则通过阳极氧化提升表面硬度，建模过程中所有铰接孔都保留了真实的配合公差，过渡圆角、板材厚度、台阶面的尺寸都完全按照加工工艺逻辑搭建，既可以直接导入装配体完成运动干涉校验，也能作为工程图出图的基础依据，在非标自动化设备的连杆机构开发、机器人关节改装、多连杆铰接平台的设计工作中，这类结构的建模逻辑和尺寸校核思路都具备很强的参考价值，结构工程师可以在此基础上调整孔位跨距、耳板厚度来适配不同载荷等级的传动需求。
