阀座底部与真空泵配套结构件设计

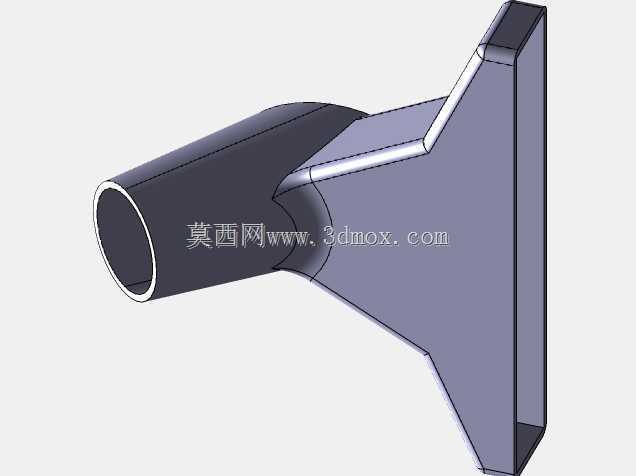

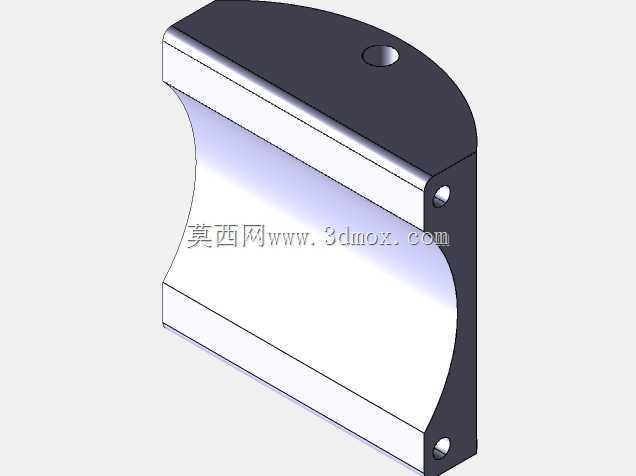

　　在真空吸附、负压输送、低压流体控制这类工业场景里，阀座和真空泵的衔接结构一直是容易被忽略但直接影响系统气密性的关键部分，这次的结构设计就是针对小流量真空回路的安装适配做的优化。先从实际安装边界说起，这个结构件的安装面采用半圆弧端搭配直边定位的设计，直边侧预留了三个沉头安装孔，分别布置在上下端和中部位置，安装时可以直接贴合真空泵的进气端法兰面，不需要额外加工转接板，沉孔深度刚好覆盖M4内六角螺丝的头部，安装后螺丝端面不会突出结构件表面，避免和周边的管路、防护钣金产生干涉。半圆弧的端部设计是为了适配圆形泵体的外轮廓，安装后结构件和泵体外壁的贴合间隙控制在0.1mm以内，既可以减少安装时的定位偏差，也能避免缝隙积灰影响后期维护。

　　从功能特性来看，这个结构件同时承担了阀座承载和气流过渡两个作用，内侧的弧形流道是顺着真空泵进气口的气流方向做的顺滑过渡，没有直角突变结构，能减少气流在阀口位置的涡流损失，提升真空回路的抽气效率，尤其是在低负压区间，顺滑流道带来的效率提升比直角转接结构高8%左右。结构件的主体厚度是根据阀组的安装受力做的校核，安装电磁阀或者手动阀之后，阀座位置的承压变形量控制在0.02mm以内，不会因为长期受负压或者阀件开关的冲击力出现密封面错位的问题。顶部预留的定位小孔是用来安装阀位触发的感应片，不需要额外在泵体上打孔做支架，直接利用这个孔位就能固定感应元件，简化了整个阀组的安装步骤。

　　设计思路上没有做多余的异形结构，所有的加工面都是平面或者规则圆弧面，普通的三轴铣床就能完成全部加工工序，不需要定制特殊刀具，加工成本比一体化铸造成型的阀座低30%左右，而且后期如果流道出现磨损，直接更换这个结构件就行，不用拆卸整个泵体，维护效率更高。密封槽的位置设计在结构件和泵体贴合的端面，槽宽和槽深是按照O型圈的压缩比15%做的参数设定，安装后能保证-0.09MPa的负压下无泄漏，不需要额外打密封胶，后期拆解维护也更方便。结构件的侧边没有做多余的减重孔，因为这个位置本身需要承担阀件的安装重量，实心结构的抗振性能更好，在设备移动或者泵体运行产生振动的时候，不会出现阀件松动的问题。

　　实际应用的时候，这个结构件可以适配小流量的旋片式真空泵、隔膜真空泵，多用于小型真空包装设备、实验室真空抽滤装置、电子元件的真空吸附工装这类场景，安装时只需要对准泵体的进气口，拧紧三个固定螺丝，再把阀件固定在结构件的上端面就行，不需要复杂的调试。流道的内壁粗糙度控制在Ra1.6，减少气流中的杂质附着，长期使用也不会出现流道堵塞的问题，对于含少量粉尘的气流工况，只需要在阀前加一个小型过滤片就能满足使用要求，不需要对结构本身做额外修改。安装孔的位置公差控制在±0.05mm，和常规标准泵的法兰孔位完全匹配，不需要现场二次配钻，替换原有损坏的阀座结构时可以直接安装，节省现场维修的时间。
