可拆卸式圆柱合页铰链结构三维设计

　　日常做设备防护门、柜体箱门、小型电气柜检修门的结构设计时，铰接件的选型和结构匹配一直是容易被忽略但直接影响使用体验的环节，这次的圆柱合页结构，就是针对需要快速拆装门板、同时保证铰接转动顺滑的场景做的细化设计。先从实际安装场景说，这类合页最常用在电力设备柜体的检修门、车间小型设备的安全防护门、嵌入式柜体的侧开门上，这类场景的共性是门板不需要做太大角度的开启，常规90度到120度的开启范围就能满足检修、操作的空间需求，同时很多场景下需要在不借助额外工具的情况下快速拆卸门板，比如设备内部做元器件更换、线路检修时，不需要拧下整组合页的固定螺丝，直接向上提门板就能完成门板和门框的分离，大幅提升现场运维的效率。

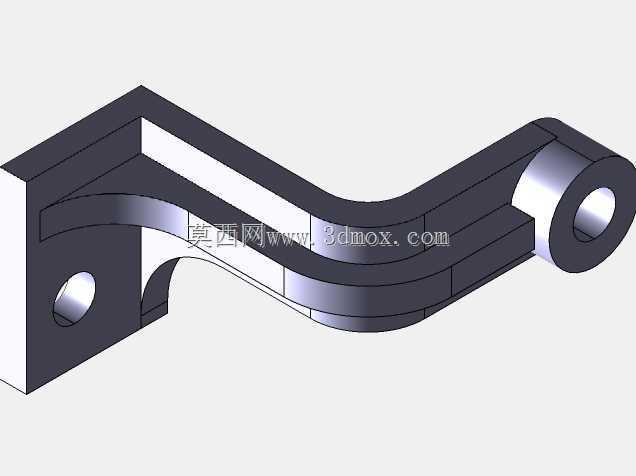

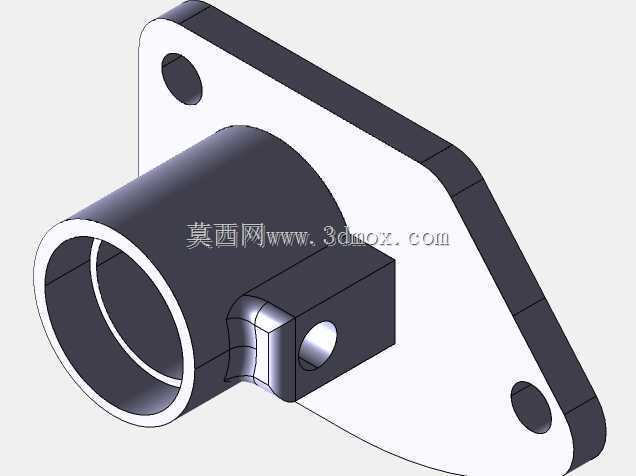

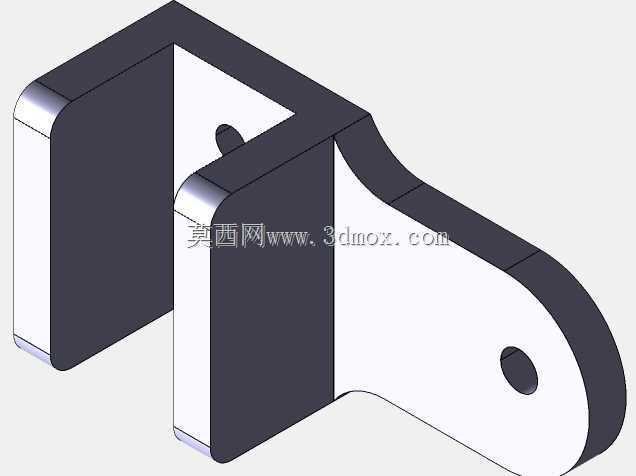

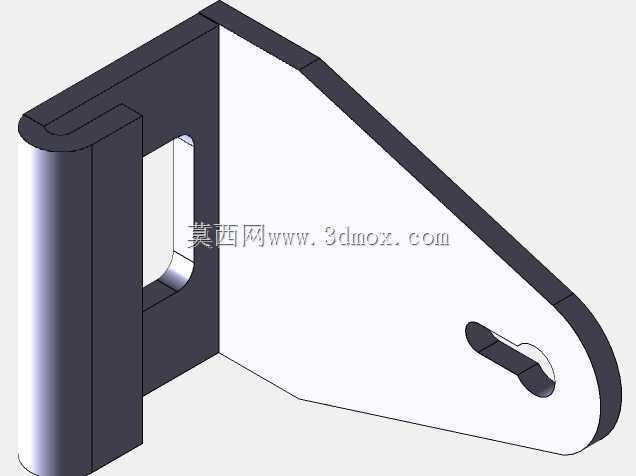

　　从结构功能上看，这个合页采用圆柱转轴作为核心转动载体，转轴部分做了一体化的限位凸台，避免合页装配后出现轴向窜动，两个页片分别对应门框和门板的安装面，其中带圆柱套筒的页片固定在门框侧，带转轴插舌的页片固定在门板侧，装配时只需要将门板上的插舌对准门框侧的套筒竖直插入，就能完成铰接装配，不需要额外的销轴配件，也不需要在安装现场做销轴的敲入固定，对安装人员的操作友好度更高。转动配合面做了间隙预留，常规加工精度下就能保证转动无卡滞，不需要额外加装轴承，适合批量生产的低成本柜体类产品使用，同时页片的固定面做了沉头孔设计，固定螺丝安装后螺丝头不会突出页片表面，避免门板开合过程中螺丝头剐蹭门框或者密封胶条。

　　设计过程中首先考虑的是安装边界的适配，常规1.2mm到2mm厚度的冷轧钢板柜体，页片的厚度设置为2mm，和门板、门框的板材厚度匹配，焊接或者螺丝固定都不会出现页片过薄导致的变形问题。圆柱转轴的直径根据门板的承重做匹配，针对单扇重量不超过15kg的门板，转轴直径设置为8mm，套筒和转轴的配合间隙控制在0.1mm到0.15mm之间，既保证转动顺滑，又不会因为间隙过大导致门板下垂、开合错位。安装孔的孔距按照通用五金配件的常规安装尺寸设置，两个固定孔的中心距为30mm，适配市面上大部分标准柜体的合页安装预留孔位，不需要额外重新打孔就能替换原有老旧合页，互换性更强。

　　实际使用中，这类合页的转动阻力来自页片接触面的摩擦力，设计时在两个页片的接触端面做了微小的倒角处理，避免端面锐边在转动过程中互相切削产生金属碎屑，长期使用也不会出现转动卡顿的问题。同时考虑到户外使用的场景，页片的结构没有设计容易积灰积水的凹槽，雨水和灰尘可以顺着圆柱转轴的表面自然滑落，减少积垢导致的转动失效问题，不需要频繁加注润滑油也能保证长期开合顺畅。针对门板的安装定位，门框侧的套筒上端做了导向倒角，门板安装时即使有微小的位置偏差，也能顺着倒角滑入套筒内，降低现场安装的对位难度，尤其是高空作业或者狭小空间内的门板安装，不需要反复调整对位就能快速完成装配。

　　从结构强度上看，圆柱转轴和页片采用一体化折弯成型的结构，相比焊接式的合页，不存在焊接虚焊导致的转轴脱落风险，承重能力更稳定，静态承重测试下，单组合页可以承受20kg的径向载荷不会出现永久变形，满足大部分中小型柜体门、设备防护门的承重需求。页片的边缘全部做了圆角处理，没有尖锐的锐边，安装和使用过程中不会划伤操作人员的手部，符合机械设备安全设计的相关要求。另外这个合页的结构没有多余的外露零件，整体外观简洁，安装后和门板、门框的表面齐平度高，不会突出柜体表面影响整体外观，也不会因为突出的零件勾挂操作人员的衣物或者工具，使用安全性更高。
