沉头带颈紧固销轴三维结构设计

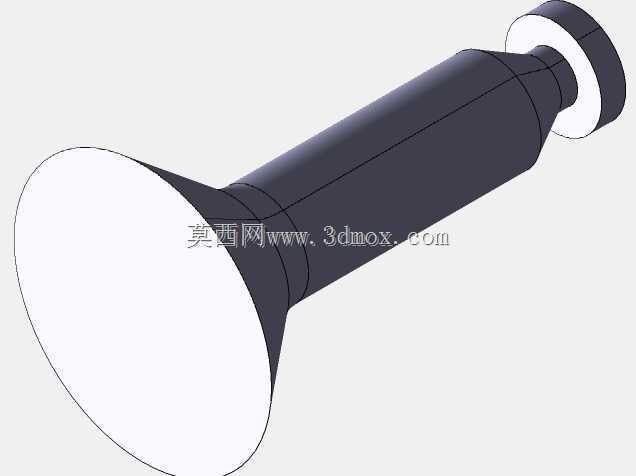

　　在各类工装夹具、传动连接副以及小型设备的铰接点位中，这类一端带大直径沉头支承面、另一端带环形限位台的轴类紧固件十分常见，它既可以作为穿装定位销使用，也可在低载荷铰接场景下充当短转轴，替代普通螺栓加螺母的组合，减少装配时的零件数量。从结构上看，零件一端为大直径锥形过渡沉头，沉头端面为平整承压面，锥面顺着轴向平滑收窄过渡到主圆柱杆身，杆身中段为等直径工作轴段，另一端先做小直径缩颈，再延伸出末端环形凸台，凸台外径大于缩颈、小于主杆身，整体为回转体构型，所有轮廓均绕同一中心轴线旋转生成，没有复杂的侧向特征，加工时可直接采用圆棒料经车削一次走刀完成大部分型面，工艺性很好。实际选型布置时，首先要确认主杆身的直径与被连接件的铰接孔间隙配合，

　　杆身长度要覆盖所有叠装板件的总厚度，同时留出两端沉头与末端凸台的限位空间：大沉头侧的锥形承压面可以贴合工件上预先加工出的沉孔，让紧固件端面不高出工件外表面，避免和周边运动部件发生刮碰；末端的缩颈与环形凸台则可用来卡装开口挡圈或者嵌入限位卡槽，防止销轴在设备振动过程中沿轴向窜出。设计这类回转件的三维数模时，优先在草图中绘制半侧轴向轮廓，标注清楚各段直径、轴向长度、锥面过渡角度以及各台阶处的圆角半径，通过回转特征生成实体后，再核对两端支承面的平行度、杆身各段的同轴度，避免装配后出现卡滞。在自动化生产线的连杆铰接、检测工装的摆杆支点、小型包装设备的导向摆臂点位中，这类销轴往往承受径向剪切力与小幅摆动摩擦，

　　杆身表面可根据工况做淬火处理提升耐磨性能，沉头与凸台的轴向限位则无需额外加装锁紧螺母，拆装时仅需从一侧敲击即可退出，维护十分便捷。建模过程中还要注意锥面与圆柱段交接处不要留下尖锐棱边，倒出小圆角以降低应力集中，末端凸台的厚度要匹配挡圈的标准槽宽，保证限位零件可以可靠贴合，整体外形没有突出的尖角，在狭小安装空间内也不会干涉相邻管线与板件。
