环形吊耳式弯臂承重挂钩结构设计

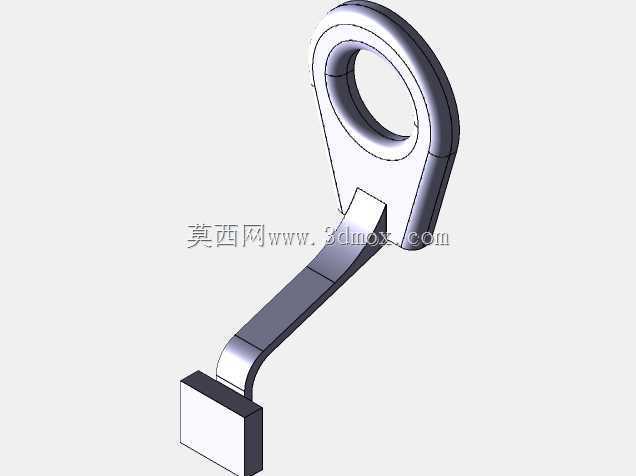

　　该构件属于轻载吊装与设备挂接场景中常用的弯臂式承重连接件，整体采用等厚薄板折弯成型思路构建，上部设置封闭环形吊孔，中段为平缓过渡的弧形弯臂，下端延伸出矩形安装贴合块，形态适配需要侧向让位、低位挂接的装配空间。

　　从实际使用逻辑来看，这类结构常见于小型工装机架侧面挂载、电气柜内壁辅助吊挂、轻型输送线旁工具挂架、实验台支架附件固定等场合：上端圆环可直接穿入销轴、挂钩或锁扣完成快速悬挂，下端矩形块则预留贴合平面，能够通过螺栓、焊接或者卡扣方式固定在基座面板上，弯臂的弧形走向让被挂载物件与安装面之间留出足够避让间隙，避免线缆、工具手柄或者小型部件直接贴壁摩擦。

　　建模过程中先以整体轮廓草图控制三段核心边界：顶部圆环的内外径差值决定吊耳截面的有效承载宽度，建模时保证环体各处壁厚与臂身厚度一致，避免局部截面突变形成应力集中；中段弯臂采用连续相切的圆弧过渡，折弯半径参照薄板冷弯工艺的最小弯曲半径取值，既保证冲压折弯时外层材料不会因拉伸过量出现开裂，也让臂身受力时载荷能够沿弧线顺畅传递，不会在折角位置出现明显的应力峰值。下端矩形安装块的平面度在建模中单独约束，块体与弯臂衔接处做小圆弧圆角过渡，分散安装面处的反向弯矩。

　　尺寸边界方面，整体高度方向以圆环顶端到安装块底面为总高，宽度方向圆环外径为最宽尺寸，弯臂厚度方向与板厚保持统一，安装块的长宽尺寸略大于臂身截面，保证螺栓排布时边距满足紧固要求，圆环内孔直径匹配常用标准销轴的穿入间隙，孔壁与销轴之间预留合理活动余量，既方便装配对位，也避免工作过程中出现卡滞。

　　结构细节上，整个构件无额外拼接焊缝，属于一体折弯成型件，建模时所有外露棱边均做小圆角处理，既规避钣金锐边带来的操作划伤风险，也对应实际加工中的去毛刺工序。受力校核层面，环形吊孔的承压面、弯臂中段的弯曲截面、下端安装块的连接位置是三个核心承载区域，建模时保证这三处的材料截面连续无削弱，当挂载载荷作用在圆环中心时，弯臂会同时承受拉力与弯矩，弧形轮廓能够将部分弯矩转化为沿臂身的切向拉力，相比直角折臂结构受力分布更均匀。

　　装配适配阶段，下端安装块的贴合面需要与被安装基座的表面完全贴合，建模时保证该平面与圆环轴线的平行度公差，挂载后吊点的力线能够顺着弯臂自然传导，不会产生额外的扭转力矩。对于需要反复拆装的使用场景，还可在安装块上对应开设螺栓过孔，孔位距离边缘的尺寸满足紧固件安装的操作空间，扳手作业时不会与弯臂部分发生干涉。
