十针圆形多端子电气连接器结构

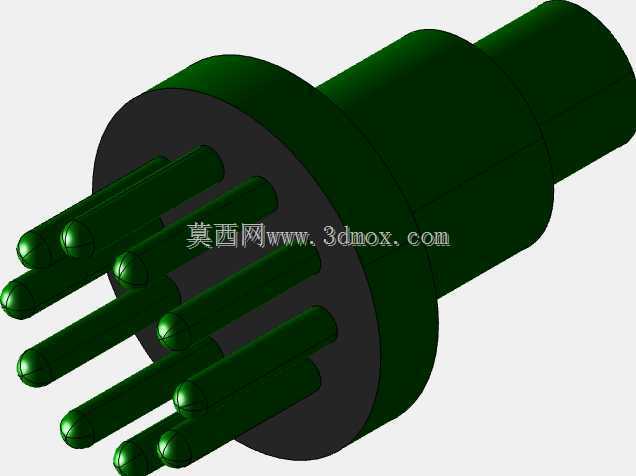

　　该结构呈现的是一种圆形多针电气连接器，前端集中布置十根外露导电插针，后端为阶梯圆柱壳体，主要用于设备内部或设备之间的多路信号、低压电源连接。此类接头常见于测试工装、控制柜出线、仪器仪表接口以及专用机电设备的线束对接场景，依靠插针与对应插孔的配合实现可拆卸连接，便于装配、检修和模块更换。

　　从结构布局看，十根端子按阵列方式分布在圆形端面上，端子端部采用圆头过渡，可在对接初期起到导向作用，降低针尖与孔口硬性磕碰造成的损伤。插针保持一定伸出长度，使接触件在壳体完全贴合前先进入导向区域；相邻端子之间保留足够间距，能够满足绝缘隔离和爬电距离要求，避免多回路密集布置时出现短路风险。端子根部嵌入黑色绝缘基座，基座既承担插针定位，也形成导电件与金属或外部壳体之间的绝缘隔断。

　　外壳采用多级圆柱形态，前端直径较大，用于容纳绝缘基座和端子阵列；中段形成环形台阶，可作为对接限位面，控制插头与插座的啮合深度；后端直径收窄，适合连接电缆护套或穿入设备面板。台阶位置在实际装配中还可承担轴向止挡作用，防止连接器过度插入导致插针弯曲。圆柱外表面结构简洁，便于后续增加密封圈、锁紧螺母、螺纹套或卡扣件，也适合在数控加工、注塑成型或车削加工中控制外形精度。

　　设计这类连接器时，需要同时考虑接触可靠性和安装边界。端子数量决定了信号通道密度，端面直径则受端子间距、绝缘壁厚和外壳强度共同约束。若用于面板安装，后端圆柱应与开孔尺寸、密封垫圈和锁紧厚度匹配；若用于线缆端接，尾部需预留压接、焊接或灌封空间，并为电缆弯曲留出最小半径。模型中插针呈平行布置，适合与直线插拔式插座配合，插拔方向明确，不需要旋转锁紧动作，因而在空间受限、维护频次较高的机柜内部较有优势。

　　工程建模时，插针、绝缘基座和外壳应分层次建立特征：插针保证同轴度和端部球面过渡，基座关注孔位阵列与封胶槽，外壳则控制阶梯轴径、端面垂直度和对接止挡尺寸。对于需要批量生产的方案，还可在外壳外缘增加防呆平面、键槽或色标结构，使十路线路在反复拆装中保持唯一相位，避免错插。整体结构紧凑、通道数量多、对接路径短，适合作为多路电气互连部件进行详细设计和干涉检查。
