直线滑动导向支座机械结构件

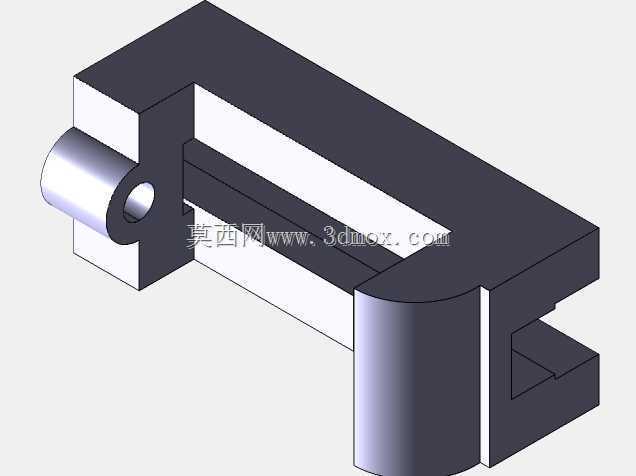

　　这套导向支座结构件主要面向设备内部需要约束直线运动轨迹的工位，常见于工装夹具的滑移平台、小型专机的进给导向段、检测设备的载具推移机构以及自动化工位里的直线承托部位。零件本体采用长跨距槽型承托布局，主体为一体式折弯形态的刚性架体，架体下方预留内凹通槽，槽腔用于容纳配套滑移块或者外置导轨副，两侧立壁形成侧向限位，避免运动件在往复动作过程中出现横向窜动。架体一端集成带同轴通孔的圆柱铰接端，铰接孔贯穿圆柱凸台，可穿入销轴与驱动连杆、摆臂或者气缸接头形成回转连接，把驱动端的摆动或者推拉动作转化为沿架体长度方向的直线输出；架体另一端为开放承托端，底部带阶梯卡位，卡位台阶可搭设在设备基板的定位凸沿上，安装时无需额外加工整面贴合基准，依靠台阶面即可快速完成Z向高度定位。

　　从建模逻辑来看，主体架体先通过拉伸生成等截面长槽基体，再对端部棱角做圆角过渡消除应力集中，铰接端圆柱与主架体做合并布尔运算，铰接孔与圆柱保持同轴，孔口做小倒角去除锐边；槽腔内部的两个相对导向面预留均匀配合间隙，实际生产中可根据配对滑移件的材质选配间隙公差，若采用尼龙滑块可放宽间隙降低滑动阻力，若采用金属导向块则收紧间隙提升运动精度。外形尺寸方面，整体长度覆盖常规小型工装的导向行程需求，铰接端圆柱外径大于架体侧壁厚度，保证销轴受剪时的接触面积足够，架体高度方向留出充足的槽内空间，既可以容纳滑移件，也能在槽内布置行程挡块、位置感应片或者缓冲垫。

　　现场安装时，架体底部的平面可直接锁附在设备安装板上，铰接端销轴轴线与直线运动方向保持垂直，驱动件动作时，力通过销轴传递到架体或者架体带动内部滑移件沿槽体方向移动，两侧立壁全程承担侧向倾覆力矩，避免运动过程中出现卡滞。这类结构不需要复杂的精密直线导轨即可实现基础导向功能，在低速、轻载、短行程的非标自动化场景里实用性很强，建模时各特征参数保留可编辑性，设计人员可根据实际行程长度调整架体总长，根据选配销轴的直径修改铰接孔尺寸，根据负载大小增减侧壁壁厚，快速衍生出适配不同工位的导向支座变体。
