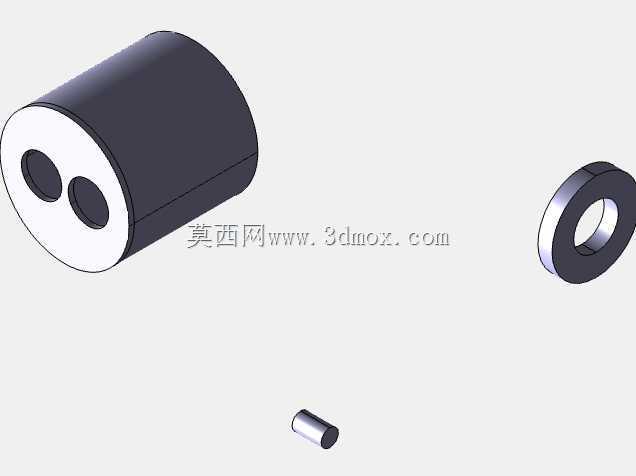

这套活塞组件的三维结构,覆盖了活塞主体、配套密封环以及小型销轴类配合件,整体围绕往复式动力腔的实际装配需求搭建。从现场装配的边界条件来看,活塞主体采用圆柱外形,端面开设两个同轴通孔,用于穿装传动连接件,外圆柱面作为与腔体内壁配合的导向面,加工时需要严格控制圆柱度与表面粗糙度,避免往复运动过程中出现卡滞、偏磨或者介质泄漏的问题。
在动力传动类设备的应用场景里,这类活塞结构既可以适配内燃机的燃烧室做功行程,也能够用于液压油缸、气动增压装置的压力转换环节。工作过程中,腔体内的燃油混合气爆燃或者压力介质升压后,会在活塞端面形成均匀的轴向推力,推动活塞沿腔体轴线做直线往复运动,再通过端面通孔连接的传动件,把直线推力传递给曲柄连杆机构,最终转换为旋转扭矩对外输出。配套的环形密封件套装在活塞外侧的环槽位置,工作时贴紧腔体内壁,阻断高压侧的燃气、液压油或者压缩空气向低压侧窜动,同时还能刮除腔壁上多余的润滑介质,避免多余油液进入做功区域引发积碳或者介质污染。
设计阶段首先要确认的是活塞的轴向长度与外径匹配关系:外径需要和对应腔体的内径保持设计间隙,间隙过大会导致密封失效、压力建立不足,间隙过小则会在热胀状态下出现抱死拉伤;轴向长度则要兼顾导向稳定性,长度占比过小会让活塞在往复行程中出现摆振,加剧密封环的偏磨。端面两个通孔的中心距、孔径公差需要和配套的传动销尺寸匹配,销孔位置要相对活塞轴线保持对称,保证推力传递过程中受力均匀,避免单侧载荷集中导致活塞偏磨。

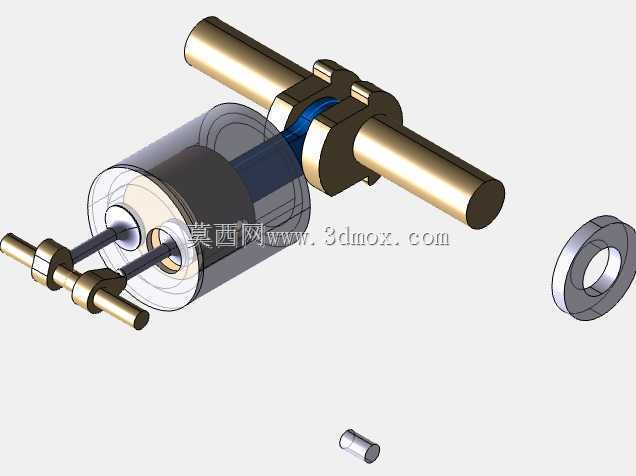

建模过程中,活塞外圆柱面与端面的倒角、环槽的宽度与深度都按照实际装配公差做了对应还原,密封环的开口间隙、环体厚度也预留了装配与热胀的余量,小型销轴件的长度与直径匹配销孔尺寸,可直接完成虚拟装配校验。结构校核时需要重点验证活塞在最大行程位置不会和腔体端盖发生碰撞,密封环装入环槽后不会出现轴向窜动脱出,传动销穿过双孔后两端的限位结构有足够的安装空间,整套组件在往复运动全程不存在运动干涉,可直接用于动力转换装置的结构设计参考、装配工艺演示以及运动仿真分析。
