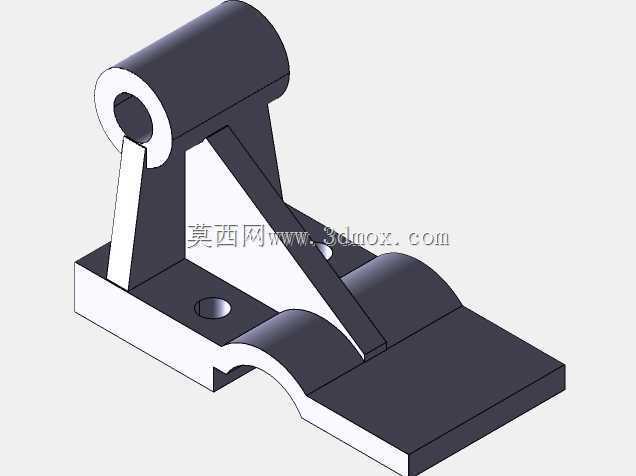

铰接式支座支撑构件三维结构设计

　　该支撑构件属于设备铰接点位的承力支座类零件，整体采用一体化铸焊结合的结构思路完成构型，上部设置同轴贯通的圆筒铰接耳座，内腔预留销轴穿装通道，可与配套销轴、衬套配合形成回转副，承担设备活动臂体、摆杆机构的铰接连接功能，在工装夹具、小型输送线摆臂、轻工机械翻转机构以及非标自动化设备的连杆传动点位中均可适配使用，工作过程中主要承受径向载荷与小幅摆动带来的交变剪切力。

　　从结构布局来看，下部为带两处安装孔的平板式安装底座，底座板面预留沉孔结构，可通过内六角螺栓将整个支座锁紧固定在设备机架台面、型材基座或者焊接预制平台上，安装孔的孔位间距按照常规小型机械支座的通用安装边界设计，底座边缘做倒角处理，避免装配过程中锐边划伤操作人员，也消除应力集中带来的断裂风险。底座中段设置弧形让位缺口，既可以避让配套运动部件的摆动轨迹，避免机构运行时发生运动干涉，也能够在保证整体刚性的前提下削减零件自重，降低材料消耗。

　　上部圆筒铰接座与下部安装底座之间，采用双侧三角肋板做连接加强，肋板沿载荷传递方向布置，将铰接点位承受的径向载荷直接传导至整个安装底座板面，避免圆筒根部出现应力集中断裂，肋板与筒体、底座的交接位置均设置过渡圆角，优化铸件或者机加工件的应力分布，长期承受交变载荷时不易出现疲劳裂纹。筒体端面做加厚凸缘设计，增大与配套衬套、轴端挡圈的接触面积，减少销轴转动过程中的端面磨损，延长铰接副的使用寿命。

　　建模过程中优先完成底座草图的拉伸成型，依次绘制安装孔、弧形让位轮廓，再在上部定位铰接圆筒的同轴轴线，完成筒体拉伸与内孔切除，最后绘制三角加强筋的轮廓并做双向拉伸，所有交接位置同步添加圆角特征，整体特征树逻辑清晰，参数可编辑，后续可根据实际安装空间调整筒体高度、底座孔位间距、肋板厚度等核心尺寸，适配不同载荷等级的使用场景。零件的外形边界规整，无复杂异形曲面，既可以采用铸铁铸造成型后精加工铰接内孔与安装底面，也可以使用钢板切割焊接后做整体退火消除应力，再完成孔系的镗削加工，工艺适配性较强，能够满足中小批量设备配套的生产需求。装配时仅需保证铰接内孔与配套销轴的配合间隙、安装底面与机架台面的贴合度即可完成定位，后期维护时可直接在筒体内孔更换耐磨衬套，无需整体替换支座，维护成本较低。
