台钳配套圆柱销轴夹持定位构件

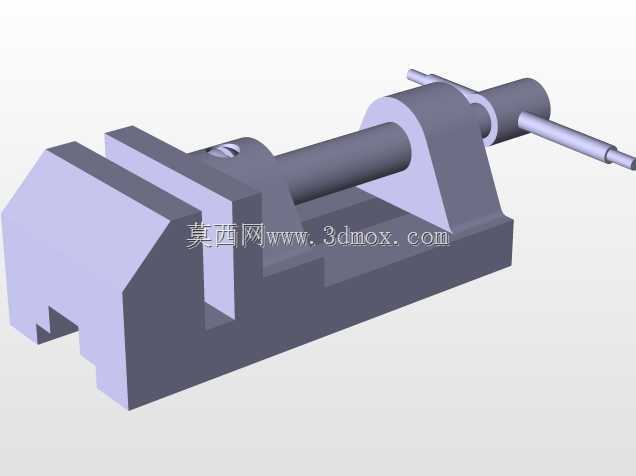

　　在常规机加工车间的装夹工位里，台钳承担着绝大多数中小型工件的固定任务，而销轴类构件是台钳传动与夹持动作里不可缺失的配合零件。本次梳理的这款圆柱带端盘构件，正是适配台钳夹持机构的配套销轴，日常作业中它会穿入台钳活动钳身与丝杠联动的铰接位置，把丝杠的直线推力平稳传递到活动钳口，保证钳口开合过程中没有径向窜动。从结构形态来看，构件主体为等直径长圆柱段，一端整合了大直径圆形端盘，端盘端面与圆柱轴线保持严格垂直，这种设计和普通光轴的区别十分明显：端盘可以直接卡在钳身的限位槽内，不需要额外加装轴用挡圈，装配时从单侧推入即可完成轴向定位，减少了台钳总装时的零件数量。实际选型校核时，首先要确认圆柱段的外径和台钳铰接孔的配合公差，

　　日常轻量台钳多采用间隙配合，保证销轴转动顺滑，重载精密台钳则会选用过渡配合，避免夹持冲击下销轴出现旷量；端盘的厚度需要覆盖钳身侧壁的限位台阶，盘体外径要小于钳身外侧的沉孔孔径，保证装配后端盘不会突出钳身外轮廓，避免和工作台面、工件边角发生干涉。从受力角度拆解，台钳夹紧工件时，丝杠的轴向力会作用在销轴中段，圆柱段全程承受剪切应力，端盘则承担轴向止挡的挤压力，建模时圆柱和端盘的交接位置做了小半径圆角过渡，避免直角根部在反复夹持载荷下出现应力集中开裂。这类销轴的应用场景并不只局限于台式虎钳，工装夹具的翻转铰接点、小型压装设备的导向联动杆、检测工位的定位插轴都可以复用同结构形式，只需要调整圆柱长度、端盘直径两个核心参数就能适配不同安装边界。

　　测绘建模过程中，要优先保证圆柱面的同轴度，端盘端面和圆柱轴线的垂直度公差需要控制在机装要求范围内，否则装配后台钳开合会出现卡滞，钳口平行度也会受连带影响。安装时销轴从钳身预留的同轴孔位穿入，端盘贴合到限位面后，铰接位置的轴向间隙就被限定在合理区间，钳身往复移动时不会出现左右偏移，夹持毛坯件、精密加工件时都能保持夹紧力稳定，不会因为销轴窜动导致工件移位打刀。
