齿形止动垫圈结构设计与建模

　　齿形止动垫圈多用于需要限制螺母或配合件周向转动的机械连接部位，常见于变速箱、传动箱、轮毂单元、泵阀组件以及重载支承结构中。它与普通平垫圈的区别在于外缘连续分布的凸起齿爪，装配后齿爪可弯折贴靠在被紧固件的平面或棱边上，形成机械防松约束，避免设备在振动、冲击、频繁启停工况下因螺纹回转而松动。

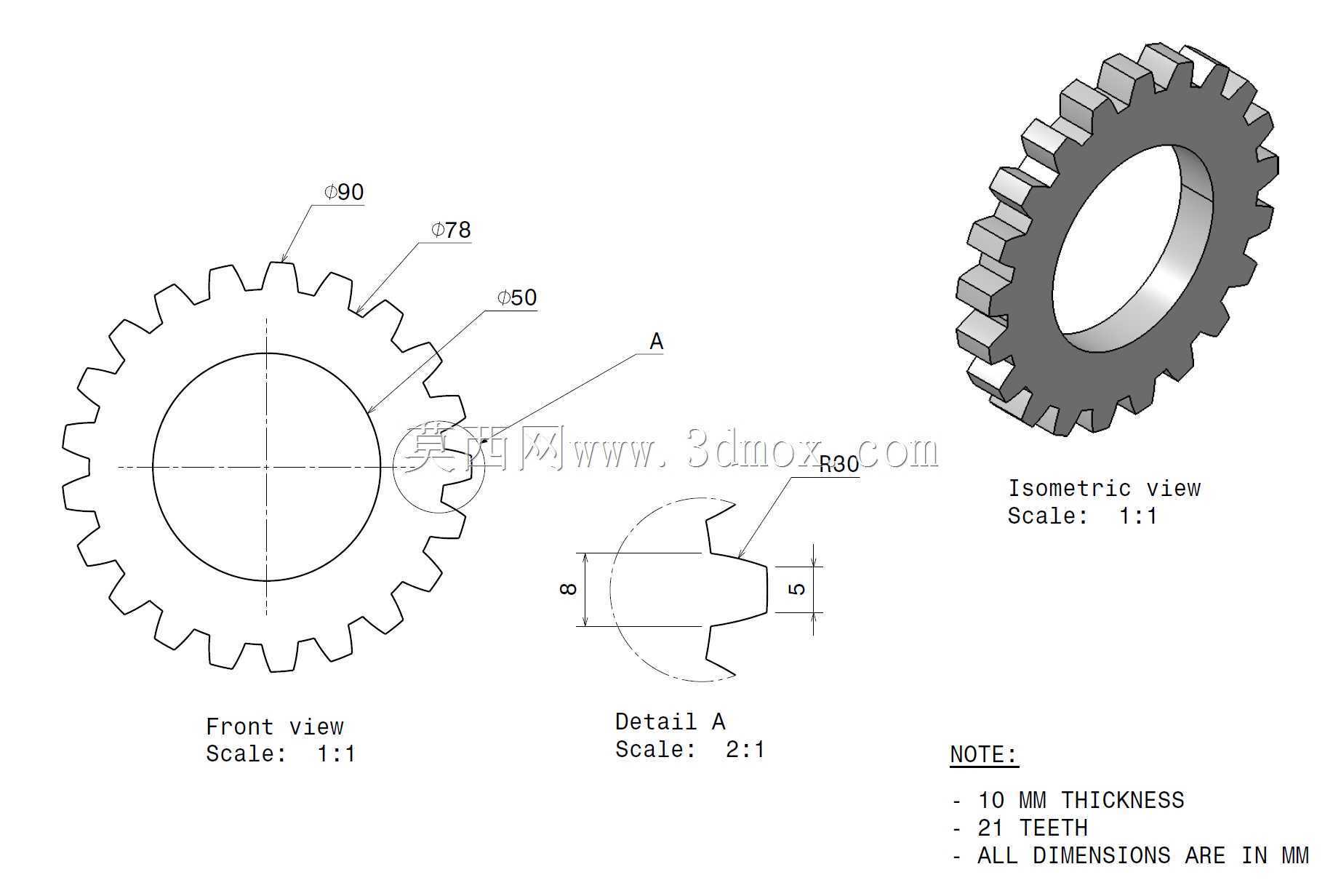

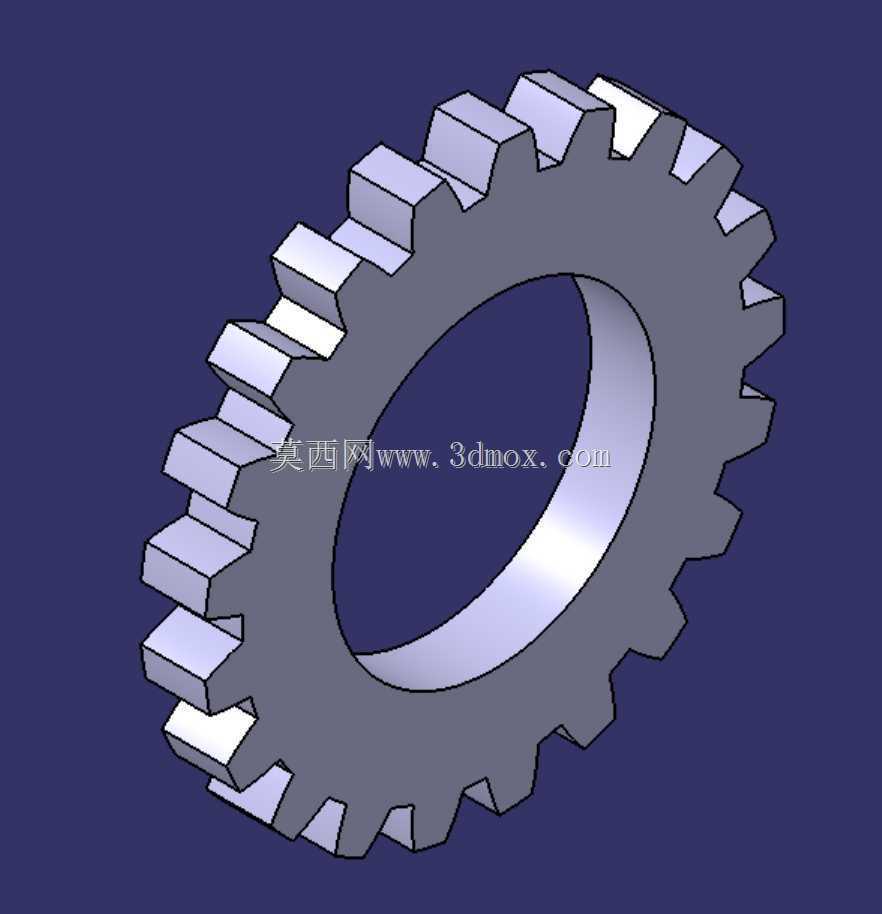

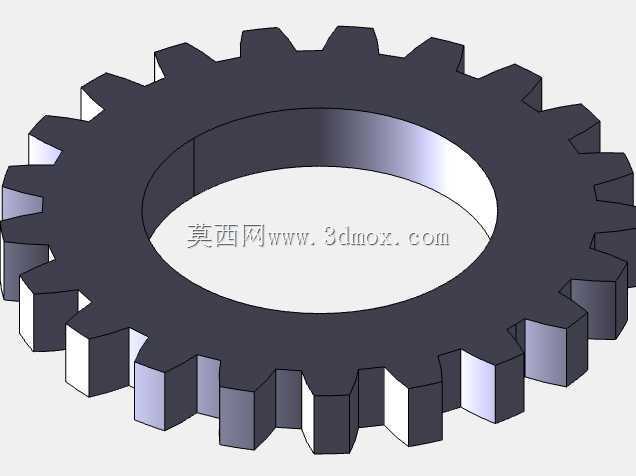

　　该零件整体为扁平环形结构，中心孔用于穿过轴颈、螺栓或与配合凸台形成定位，外圆通过均匀齿形增大止动边界。建模时先确定内孔直径、外圆包络直径和料厚三个基础尺寸，再在草图中绘制单齿轮廓。齿部由顶面、侧面和根部过渡组成，齿根处应保留合理圆角，避免热处理或受力时出现应力集中；齿顶不宜过于尖锐，否则折弯时容易开裂。完成单齿截面后，通过圆周阵列形成均布齿形，再与环形基体合并，保证所有齿爪角度一致、根部连接连续。

　　从安装边界看，垫圈装入后，内孔与轴或螺栓之间通常保留较小间隙，便于装配；外齿展开后的最大直径不能侵入相邻壳体、轴承座或密封件空间。齿爪数量需结合外围可折弯空间确定：齿距过小会削弱单齿刚度，齿距过大则降低止动角度适应性。料厚选择要兼顾弹性变形与折弯保持能力，过薄难以提供可靠止动力，过厚则装配弯折困难，并可能在齿根产生裂纹。

　　实际结构设计中，垫圈支承面应与被连接件端面贴合，环形本体承担轴向压紧和载荷分布作用，外齿则承担防转锁止功能。若配合面存在台阶，可让部分齿爪贴向台阶侧面；若外围为螺母，则将齿爪弯扣到螺母侧边平面。建模阶段需要检查齿根与环体的交接质量，避免出现薄片、零厚度或阵列后特征断裂；工程图中应完整表达内孔、外齿包络圆、厚度、齿根圆角及均布要求，便于后续冲压、热处理和折弯装配。
