弧形曲面承托式机械固定支座结构

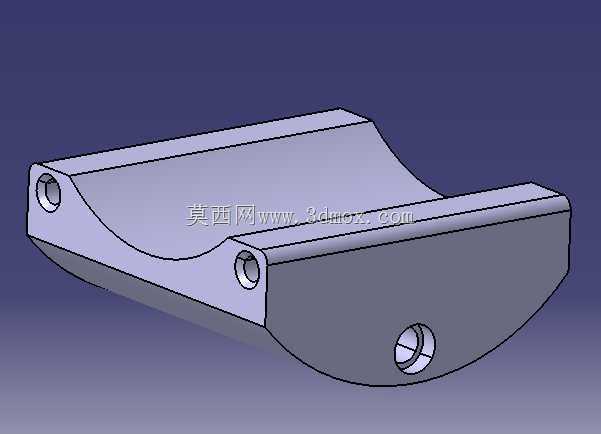

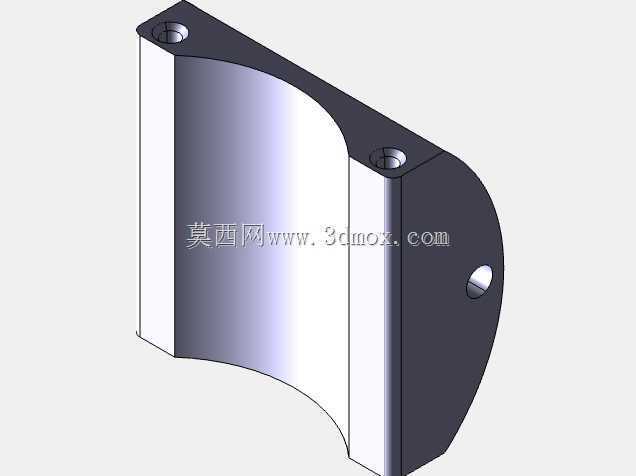

　　这款弧形固定支座的结构设计，最初是针对车载配套组件的限位安装需求展开，在整车装配场景里，这类支座常布置在舱体内部弧形轮廓的衔接位置，用来承托管状或弧面外形的配套功能件，替代传统平面压块无法贴合曲面工件的缺陷。从实际装配逻辑来看，支座主体采用半包覆的弧形槽体构型，内侧曲面的曲率完全匹配被固定工件的外轮廓弧度，装配时工件可以直接嵌入槽体内，不需要额外加装适配垫片，既能够分散工件运行过程中产生的径向载荷，也能避免硬接触造成的工件表面压痕。

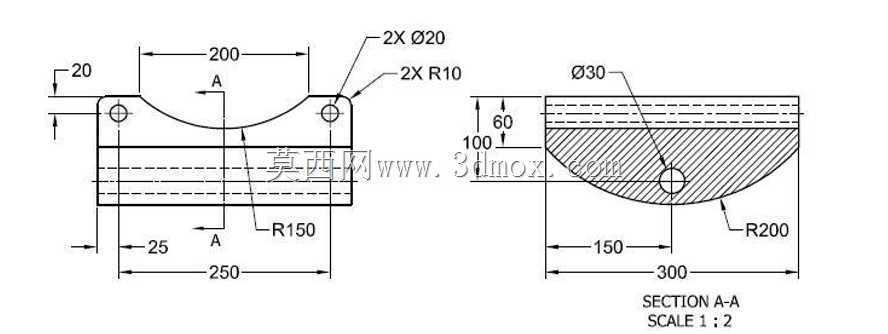

　　支座的三个安装孔位做了差异化布局：端部端面的同轴通孔用于穿装锁紧销轴，侧立面的两个螺纹孔分别对应侧向定位与轴向锁止的安装需求，孔位周边都做了局部加厚凸台处理，锁紧紧固件时凸台区域可以承受更大的预紧力，不会出现薄壁件受力变形的问题。支座两端的半圆封边结构并非单纯的造型设计，封边的圆弧半径和槽体内壁曲率做了顺滑过渡，既可以消除工件嵌入时的边角干涉，也能在工件受轴向窜动力时提供端面限位，防止工件从槽体侧方滑出。

　　设计过程中优先校核了安装边界尺寸：槽体的有效承托长度覆盖被固定工件80%以上的接触段，整体外轮廓的最大高度控制在相邻装配组件的预留间隙范围内，不会和周边管线、支架产生运动干涉。支座底部的平直安装面可以直接贴合整车舱体的安装基准面，不需要额外做铣削找平工序，三个锁止点位形成稳定的三角支撑结构，车辆行驶过程中产生的振动载荷可以通过三个点位均匀传递到基体上，长期使用不会出现支座松动移位的问题。

　　针对曲面加工的工艺性，建模时把内壁弧形面的拔模斜度控制在1.5度，既满足铸件脱模的工艺要求，也不会影响工件和槽体的贴合精度；所有外露棱边都做了R2以上的圆角过渡，避免装配过程中划伤操作人员，同时消除应力集中点，提升支座的抗疲劳寿命。在工业设备的其他应用场景里，这款支座也可以适配弧形管线的固定、圆柱形功能模组的承托安装，通过调整安装孔的间距和槽体曲率，就能快速衍生出适配不同直径工件的变体结构，不需要重新做整体构型的重构设计。
