多工位铰接摇臂支座结构设计

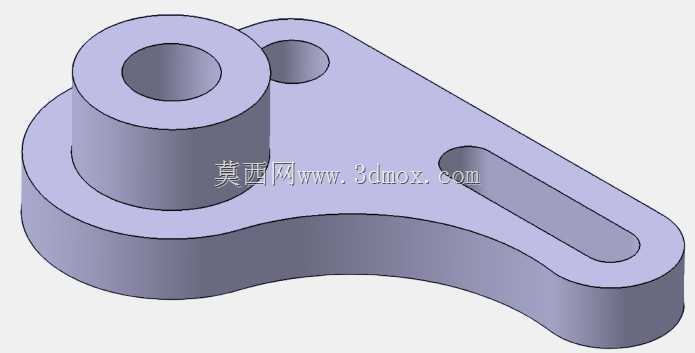

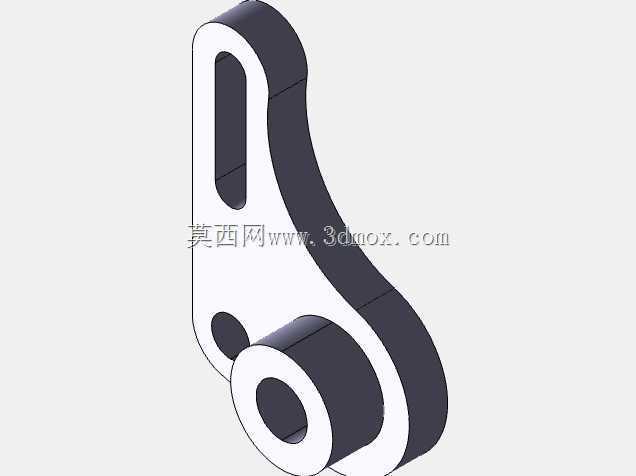

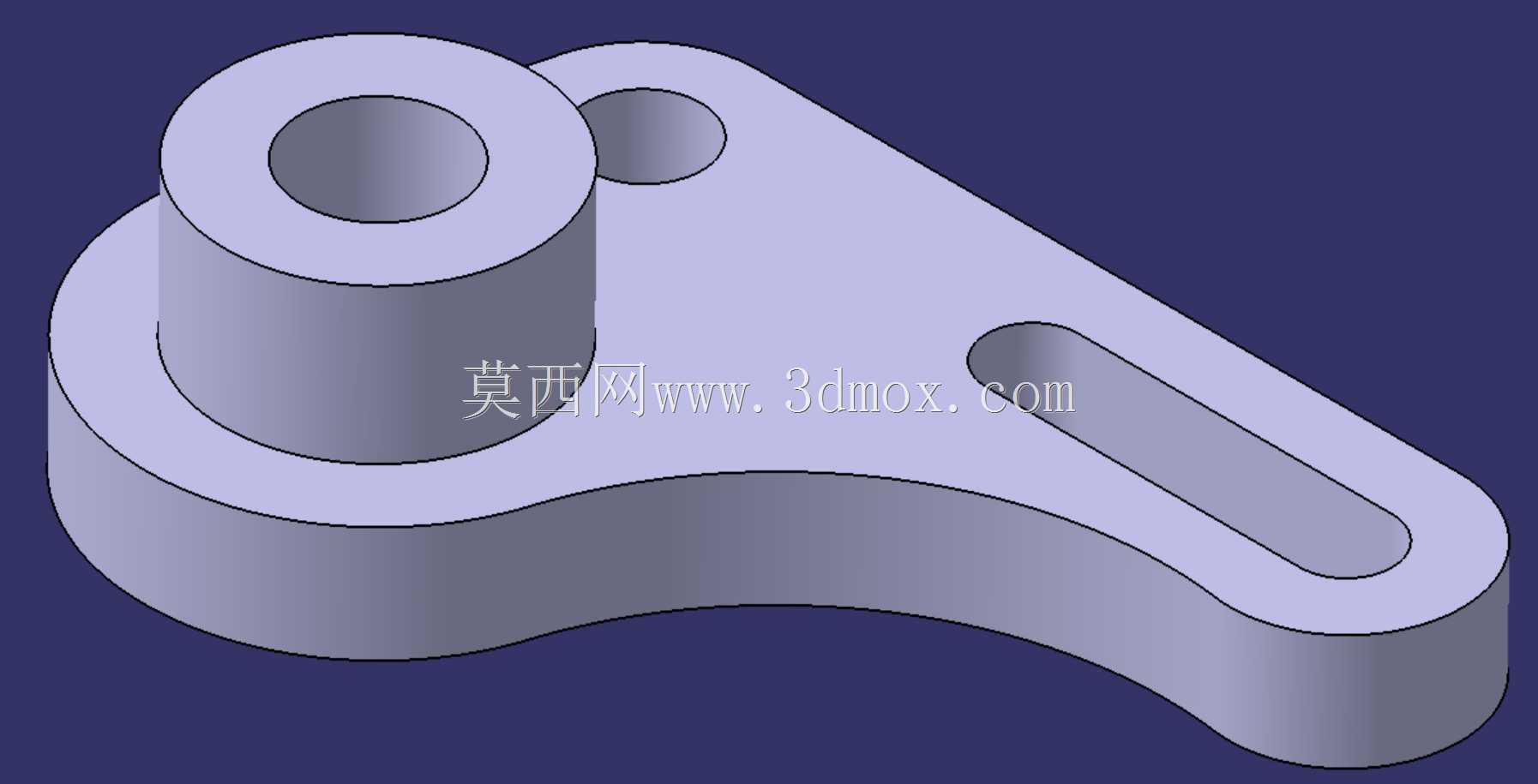

　　该零件属于典型的摆动支撑类机械构件，整体采用异形板体与加高套筒组合的结构形式，常见于小型传动机构、夹具装置、自动化执行端以及需要绕固定轴往复摆动的设备部位。零件左侧设置较高的同轴圆筒，圆筒内孔可作为主铰接回转中心，外部圆柱面则用于保证轴套、衬套或销轴安装时的同轴度与承载高度。板体从主套筒向外延伸成弧形轮廓，既避开运动过程中相邻杆件的干涉区域，也在有限空间内形成较长的力臂，使输入端较小的驱动力即可带动末端执行位置完成摆动。

　　从功能布局看，板体上分布有两类辅助安装结构：一处为靠近主套筒的圆形通孔，适合穿入固定销、短轴或限位螺钉，用于连接二级连杆、定位块或辅助支架；另一处为沿板体远端布置的长圆形槽孔，槽孔方向顺着臂体延伸，能够在装配时提供一定的调节余量。实际设备调试中，长槽可补偿孔位加工误差、连杆长度偏差以及行程位置差异，锁紧件在槽内滑动到合适位置后再固定，可降低单件加工精度对整机装配的影响。

　　外形设计上，零件底部为连续的等厚基板，上表面凸起的套筒承担主要径向载荷，基板与套筒交接处应保留过渡圆角，以减少应力集中。臂体外侧采用平滑圆弧边界，内侧形成凹入轮廓，这种处理并非单纯为了造型，而是为了在摆臂转动时给周边轴系、紧固件和传感元件留出通过空间。远端圆弧端头与长槽组合后，可作为滑动压紧或可调连接点；当销轴在槽内移动时，力作用点随之改变，从而微调摆臂输出角度、锁紧位置或张紧程度。

　　安装边界方面，主孔轴线是整个零件的装配基准，建模时应优先建立该中心轴线，再绘制臂体轮廓并控制各孔位相对主孔的中心距。圆筒高度需与配合轴套长度、支架侧板厚度及锁紧垫圈空间相匹配，过高会增加悬臂弯矩，过低则可能导致轴向定位不足。基板厚度承担弯曲与剪切载荷，在往复载荷频繁的场合，可围绕主孔和长槽端部检查截面强度；长槽两端半圆应与槽宽等径，避免刀具路径突变和局部尖角开裂。

　　结构建模过程中，宜先完成基板草图，约束主孔中心、圆孔中心、长槽中心线及外圆弧相切关系，再通过拉伸得到基础板体；套筒部分可采用同轴凸台拉伸，并与基板合并为一体。小圆孔与长槽属于安装特征，应在主体形态确定后切除，便于后续调整孔径、槽长和位置。该类零件虽然几何形状不复杂，但孔系位置、臂长比例和槽孔调节方向直接影响机构运动效果，设计时需结合相邻连杆轨迹、紧固件操作空间以及摆角范围综合校核。
