多向铰接式十字连接支座结构设计

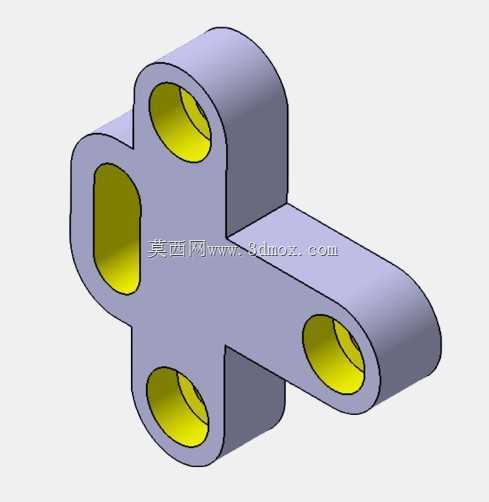

　　该零件为多连杆传动系统中处于交汇节点的十字形铰接支座，整体采用等厚板状拉伸基体搭配五处带同轴台阶的铰接通孔，分别朝向四个正交方向延伸出铰接臂，其中一处臂端开设长圆型减重通槽，其余四处臂端均布置双层同轴销孔，用于穿装铰接销轴，同时对接四组不同方向的连杆构件，实现多方向运动的交汇传递。

　　从实际设备应用场景来看，这类支座常见于轻工自动化输送线的摆杆联动机构、小型压力机的肘杆增力单元、纺织机械的开口传动连杆组以及低压交流稳压设备的调压联动摆臂结构中，处于整个连杆机构的核心交汇点位，所有臂端的销孔分别承接来自不同方向连杆的推拉载荷，工作过程中支座本体承受多向交变拉压与小幅剪切力，因此基体整体无尖锐转角，所有外轮廓交接位置均做圆弧过渡，避免应力集中在臂根连接处产生疲劳裂纹。

　　设计思路上优先保证各铰接孔的同轴度与孔位中心距公差：四处圆形铰接孔的轴线互相平行，均垂直于支座本体的大平面，长圆槽的长度方向沿对应臂的延伸方向布置，既削减该臂的整体自重，也可作为连杆滑动行程的限位槽使用。孔内壁预留衬套压装余量，实际装配时可在孔内压入铜基自润滑衬套，降低销轴转动过程中的磨损，后期维护仅需更换衬套无需更换整个支座。基体厚度方向尺寸统一，所有臂端的外轮廓为半圆弧收尾，圆弧直径与臂宽相等，既避免外接棱角磕碰操作工人，也让臂端截面受力均匀，不会出现边角处应力富余浪费材料的问题。

　　安装边界层面，该零件整体外轮廓在正交两个方向的延伸长度根据配套连杆的摆角范围确定，确保连杆在全行程摆动过程中，相邻臂体不会发生运动干涉；支座本体大平面两侧预留足够的轴向间隙，保证连杆叉形接头可从两侧贴合支座臂面完成销轴穿装，销轴两端加装开口销或轴用挡圈完成轴向限位。建模过程中先绘制十字形外轮廓草图完成基体拉伸，再依次切除各铰接孔与长圆减重槽，通过镜像特征保证对称臂的孔位尺寸完全一致，所有孔口位置做微小倒角，去除加工毛刺，也便于衬套与销轴的装配导入。零件材料常选用Q235钢板铣削成型或ZG270铸造成型后做孔位精加工，表面做发黑防锈处理，可长期在多尘、有小幅振动的工业设备环境中稳定工作。
