多槽阶梯式金属传动带轮三维结构设计

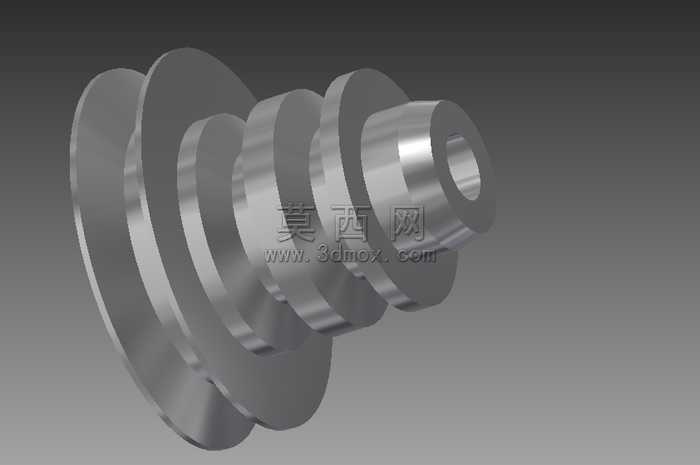

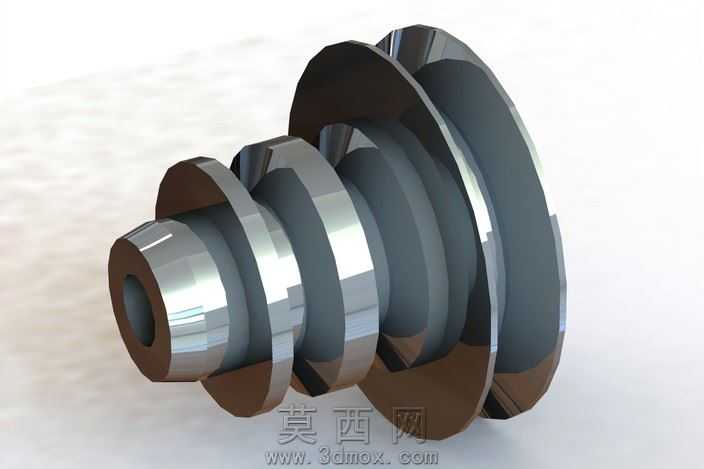

本作品为多槽阶梯式传动带轮的三维建模设计，整体采用回转体类零件的参数化建模思路完成，建模过程中优先以旋转凸台特征构建零件的主体轮廓，通过绘制包含多段阶梯外圆、内孔、槽型截面的封闭草图，绕中心轴线旋转生成基础实体，保证各段同轴度符合机械设计的公差要求。针对带轮的多组V型槽结构，采用旋转切除特征完成槽型的精准切削，每一处槽的槽角、槽深、槽间距均参照常规V带传动的设计规范设定，确保槽型尺寸可匹配对应规格的传动带，避免传动过程中出现打滑、带体磨损过快的问题。带轮右端的安装轴段部分，设计有适配轴承安装的定位轴肩，轴肩高度与过渡圆角经过合理计算，既可以保证轴承安装时的轴向定位精度，又能通过圆角降低应力集中系数，提升零件的疲劳强度。内孔部分设计为通孔结构，可适配不同直径的传动轴安装，孔口处做了倒角处理，既方便装配时的轴孔对中，又能去除加工毛刺避免划伤装配人员。材质设定上选用常用的灰铸铁材质进行渲染，通过调整金属材质的粗糙度、反射率参数，还原铸铁零件经机加工后的金属质感，非加工面呈现哑光铸铁质感，槽面、轴颈、内孔等加工面设置更高的反光度，区分不同加工区域的表面特征。渲染过程中采用环境光配合定向补光的打光方案，突出带轮各阶梯面、槽型的轮廓层次，清晰展现各部分的结构比例与衔接关系。整体结构设计遵循机械传动零件的设计逻辑，各部分尺寸比例协调，既满足带传动的动力传递需求，又兼顾了零件的加工工艺性与装配便利性，可作为机械传动结构教学、带轮类零件设计参考的三维素材，帮助学习者理解回转体类传动零件的结构组成与建模思路。
