带框架托盘1000L聚氨酯储水水箱结构

　　在工业流体储运、车间生产供液、户外临时储水以及散装液体周转的场景里，这类集成在标准托盘上的大容量储水单元，是兼顾物流转运效率与储液稳定性的常用载具。很多人在做厂区液体周转方案的时候，容易忽略储液容器和转运载具的适配问题——单独的软质储液囊虽然折叠后占空间小，但满载后无法直接用叉车整托转运，每次装卸都要额外吊装，效率极低；而硬质塑料水箱如果没有配套的底部支撑框架，堆码时侧壁受力不均很容易出现鼓胀变形，甚至在转运途中因为颠簸出现焊缝开裂漏液的问题。这款1000L容量的聚氨酯储水水箱，直接把储液主体和1000x1200尺寸的带框托盘做了集成化设计，刚好匹配常用的叉车作业叉距，不需要额外做固定绑带就能直接整托叉取转运，不管是车间之间的切削液中转、工地临时供水存储，还是化工行业非腐蚀性液体的周转，都能省去容器和载具适配的麻烦。

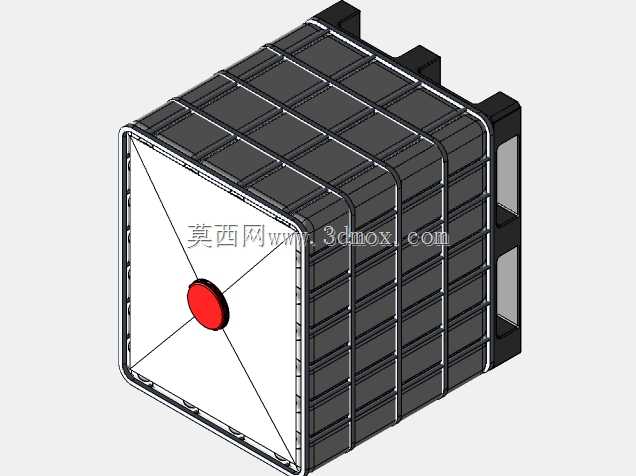

　　从结构设计的角度看，这款产品的设计逻辑完全围绕满载工况下的受力需求展开。首先是外层的金属框架结构，沿着水箱的周向做了多道横向加强筋，对应水箱满载时侧壁的静水压力分布——越靠近底部的位置，液体静压力越大，所以下部的框架肋条排布更密，上部因为压力小，肋条间距适当放宽，既控制了整体重量，又能给塑料箱体提供足够的侧向支撑，避免长期满载出现蠕变鼓胀。底部的托盘结构完全符合标准叉车作业的尺寸要求，1000x1200的外轮廓尺寸刚好适配大部分厂区的通道宽度、货架层宽，三个方向的叉取入口设计，不管是正面进叉还是侧面进叉都能操作，不需要调整容器朝向就能完成装卸，适配不同作业场景的叉车操作习惯。

　　箱体本身采用聚氨酯材质，相比普通的PE材质，聚氨酯的抗冲击韧性更好，在低温环境下也不容易出现脆裂，哪怕是冬季户外存放，轻微磕碰也不会出现开裂漏液的问题。箱体正面的红色端盖是排液口的位置，设置在端面中心偏下的位置，刚好对应箱体内部的最低液位点，排液的时候不会有大量残液积存，不需要额外倾斜箱体就能把内部液体排净，日常清洗、换液的时候操作更方便。箱体顶部的结构做了加强凸起，一方面是增加顶部的承重能力，空载或者轻载状态下可以实现2-3层的堆码存放，节省仓储空间；另一方面顶部的密封结构可以避免转运过程中液体晃荡溢出，同时阻挡外部的灰尘、杂物进入箱体内部，保证存储液体的清洁度。

　　做这类储液容器的三维建模时，要特别注意几个安装和使用的边界尺寸：首先是托盘底部的叉孔高度，必须符合手动液压车、机动叉车的叉齿最小起升高度要求，不能出现叉齿无法伸入的问题；其次是外层框架和箱体之间的预留间隙，要考虑塑料材质受热膨胀的余量，避免夏季高温环境下箱体膨胀被框架挤压变形；还有排液口的突出高度，不能超出托盘的外轮廓边界，否则转运过程中碰到通道两侧的设备、墙体，很容易把排液阀撞坏导致漏液。另外箱体侧面的框架立柱做了向上的延伸结构，堆码的时候上层托盘的底部可以刚好卡在立柱的限位位置，不会出现堆码滑移的问题，哪怕是在货架上高位存放，也能保证堆叠的稳定性。

　　在实际应用中，这类集成托盘的储水箱相比传统的独立储液桶，优势非常明显：传统的1000L储液桶需要额外搭配木质或者塑料托盘才能转运，每次更换储液点都要重新做固定，绑带松脱的话很容易在转运途中滑落；而这款集成设计的产品，箱体和框架托盘是完全贴合固定的，框架的竖向肋条刚好卡在箱体的加强凹槽里，哪怕是急停、颠簸路面转运，箱体也不会在托盘上出现位移。很多机械加工车间会用这类水箱存储切削液原液或者配比好的切削液，直接整托叉到生产线旁边，接好排液管就能给设备供液，用完之后直接整托叉走更换，不需要在车间里布置复杂的供液管路，灵活性非常高；在户外施工场景里，这类水箱也可以用来临时存储施工用水、降尘用水，聚氨酯材质的抗紫外线性能比普通塑料好，长期户外暴晒也不容易快速老化变脆，使用寿命更长。

　　建模过程中还要考虑实际生产的工艺可行性，比如箱体的壁厚设计，要兼顾强度和材料成本，底部因为要承受整个箱体的液体重量，壁厚要比侧壁厚2-3mm，侧壁的壁厚从下到上做渐变处理，在满足承压要求的前提下尽可能减少材料用量。外层的金属框架采用型材焊接结构，建模时要预留焊接的工艺余量，同时框架的所有边角都做圆弧过渡，避免作业过程中划伤操作人员。排液口的连接螺纹要采用标准的管螺纹规格，方便用户对接不同规格的排液软管、阀门，不需要额外做转接头适配。
