带安装底座的铰接式机械支座结构设计

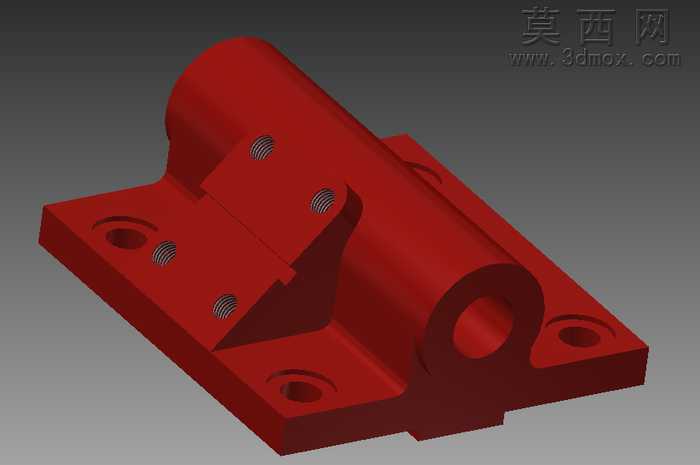

本作品为机械传动系统中起支撑铰接作用的支座类零件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计的公差配合与工艺合理性要求，整体结构经过多轮参数校核，确保各特征尺寸符合机械加工的实际生产规范。模型整体采用一体化铸钢件的设计思路，主体由下部的安装底板、中部的加强筋支撑结构、上部的铰接筒体三部分构成，建模时先绘制底板的二维草图，通过拉伸特征生成带四个安装沉孔的底板基体，四个沉孔呈对称分布在底板四角，用于穿设螺栓实现支座与安装基面的刚性固定，沉孔深度经过参数计算，可保证螺栓安装后头部不突出基面，避免装配干涉。上部铰接筒体为同轴的空心圆柱结构，建模时通过旋转特征生成筒体基体，筒体内孔用于穿设铰接销轴，实现与外部摆动构件的铰接配合，筒体外侧均匀分布多个螺纹孔，用于安装端盖、注油嘴或者限位构件，螺纹孔采用软件自带的异型孔向导特征生成，螺纹参数符合公制螺纹标准，建模时保留了完整的螺纹收尾特征，还原真实螺纹的加工形态。中部的三角形加强筋连接底板与筒体，通过筋特征生成，筋板厚度经过受力仿真校核，可有效承载铰接部位传递的径向载荷与倾覆力矩，避免支座在重载工况下出现结构变形，筋板与筒体、底板的连接处均做了圆角过渡处理，既可以减少铸造过程中的应力集中问题，也能避免机加工后出现尖锐棱边带来的安全隐患。渲染阶段采用金属红的防锈漆材质，模拟工业机械零件的涂装效果，材质参数调整了金属度与粗糙度，还原铸件喷漆后的哑光金属质感，场景采用三点布光方案，主光从斜上方投射突出零件的主体轮廓，辅光补亮暗部细节避免阴影死黑，轮廓光勾勒零件边缘提升立体感，渲染输出的效果图清晰展现了各结构特征的位置与形态。整个设计过程从零件的功能需求出发，先明确支座的承载参数、铰接尺寸、安装空间等边界条件，再逐步推导各部分的结构尺寸，每一个特征的添加都兼顾了功能实现与加工可行性，没有冗余的装饰性结构，完全符合工业机械零件的设计逻辑，可作为机械设计课程作业、同类支座产品设计的参考模型，也可用于装配仿真、干涉检查等后续的机械设计流程。
