轴流风机蜗壳导流结构三维设计

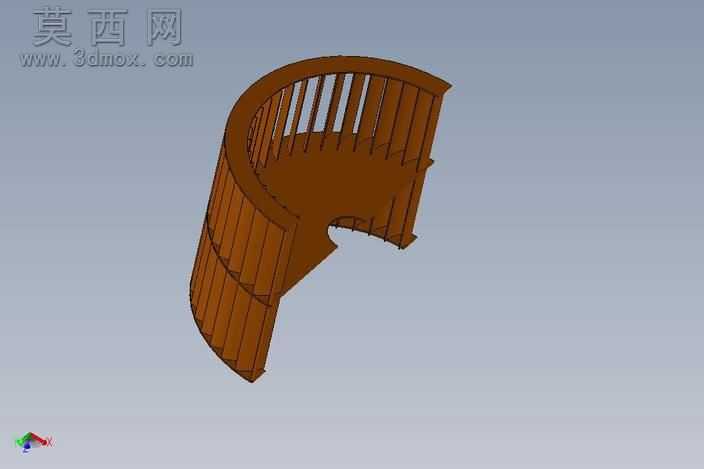

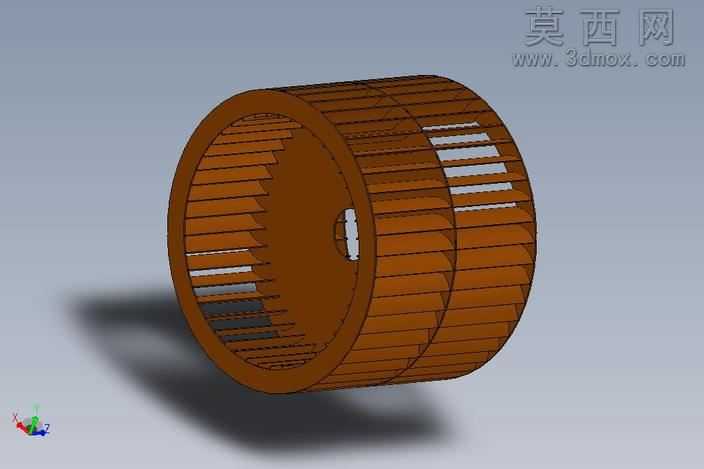

本作品为轴流风机核心导流蜗壳部件的三维建模成果，建模过程依托参数化三维设计环境完成，整体采用自顶向下的设计思路，先依据轴流风机的气动性能参数确定蜗壳的型线基准，以对数螺旋线为基础轮廓构建蜗壳的流道曲面，确保气流在壳体内能够沿设计路径顺畅转向，降低流动过程中的涡流损耗。建模阶段对蜗壳的双层壁板结构进行了精细化构建，内外层壁板之间预留了对应加强筋的排布空间，沿蜗壳周向均匀布置的竖向导流筋条，既能够提升壳体整体的结构刚度，避免风机运行过程中壁板受气流脉动影响产生共振变形，同时也可以对进入蜗壳的气流起到整流导向作用，优化出风方向的气流均匀度。材质设计上针对不同部件做了区分设置，壳体主体赋予金属碳钢材质，调整材质的粗糙度、反射率参数模拟实际钣金加工后的哑光金属质感，筋条部分与主体材质保持一致但做了细微的色差区分，方便在装配校验阶段快速识别结构分区。结构设计上充分考虑了实际加工的工艺可行性，所有壁板的折弯处均设置了符合钣金加工要求的圆角过渡，避免应力集中问题，蜗壳的进出口连接端预留了法兰安装的贴合面，能够与前端的叶轮组件、后端的出风管道实现精准配合，各连接部位的安装孔位按照通用风机的安装标准进行参数化排布，可根据实际适配的风机型号快速调整孔位间距与孔径参数。建模完成后通过软件自带的干涉检查功能完成了全结构校验，确认所有筋条与壁板之间无重叠干涉，流道内部无突出结构阻挡气流通行，同时对模型进行了轻量化处理，在保留所有关键结构特征的前提下压缩了非关键特征的面片数量，方便后续导入仿真软件开展气动性能模拟，也可直接用于生成加工图纸指导钣金下料、折弯焊接等生产工序。渲染阶段采用柔和的环境光搭配定向补光，清晰呈现出蜗壳内部的筋条排布结构与曲面过渡特征，能够直观展示该部件的结构形态与设计细节。
