内燃机动力传递用多曲拐曲轴结构设计

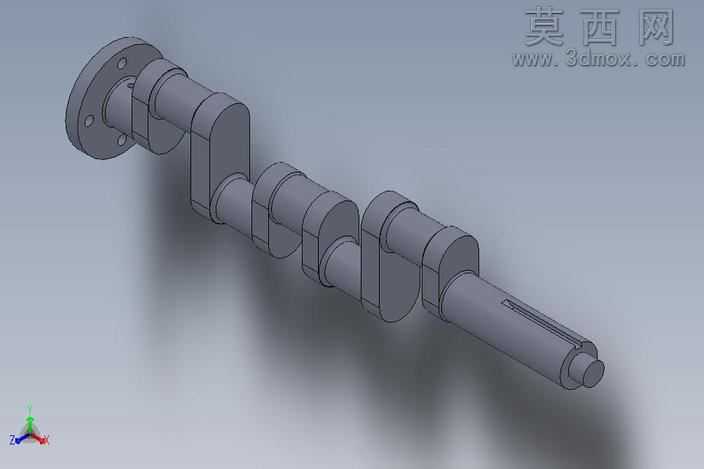

本曲轴三维模型采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循内燃机曲轴的实际加工尺寸逻辑，从左端法兰连接端开始逐段构建特征：首先通过旋转凸台命令生成带螺栓孔的法兰盘基体，在法兰端面均匀排布六个安装通孔，孔位与端面的同轴度、位置度均按照实际装配公差要求设置约束，保证与动力输出端的连接精度。随后依次构建各段主轴颈、曲柄臂与连杆轴颈结构，多曲拐采用错角度排布设计，每个曲拐的偏心距严格匹配内燃机冲程参数，曲柄臂与轴颈的过渡位置均设置了符合力学要求的圆角特征，避免应力集中导致的部件疲劳损坏。模型右端的输出轴段设计有标准键槽结构，键槽的宽度、深度与长度均符合通用传动键的装配尺寸规范，可直接匹配对应规格的平键完成动力输出连接。材质设置上整体赋予合金钢材质属性，渲染阶段采用哑光金属质感，通过环境光遮蔽效果清晰展现各轴段的阶梯结构、曲拐的偏心形态以及法兰端的安装孔细节，模型的所有特征均保留完整建模历史，可根据不同排量、不同缸数的内燃机设计需求调整曲拐数量、偏心距、轴颈直径等参数。设计过程中重点考量了曲轴的动平衡特性，各曲柄臂的配重结构与曲拐偏心量做了对应匹配，能够有效降低运转过程中的振动幅度，同时轴颈表面的粗糙度特征通过纹理贴图做了模拟还原，可直接用于装配模拟、运动仿真以及工程出图场景，完整还原了曲轴将活塞往复直线运动转换为旋转运动的核心结构逻辑，清晰展现了各连接部位的配合关系。
